CAD, CAM i CAE w modelowaniu i wizualizacji 3D - od projektu do produkcji

Modelowanie i wizualizacja 3D coraz rzadziej kończą się na ładnym obrazie na ekranie. W praktyce projekt trzeba jeszcze sprawdzić, zoptymalizować i przygotować do wytworzenia, a właśnie to porządkuje środowisko cad cam cae. W tym tekście pokazuję, jak te trzy obszary współpracują, gdzie daje to realną przewagę i na co uważać, żeby model nie był tylko efektowny, ale też użyteczny w produkcji.

Co oznaczają CAD, CAM i CAE w pracy nad modelem 3D

Dla mnie to trzy odpowiedzi na trzy różne pytania. CAD mówi: co projektuję, CAE odpowiada: czy to zadziała, a CAM pokazuje: jak to wytworzę. Jeśli te role się mieszają, projekt zwykle zaczyna się rozjeżdżać już na etapie pierwszych korekt.

W praktyce największy błąd polega na myleniu tych ról. Model 3D może wyglądać dobrze, ale jeśli nie ma poprawnych ograniczeń, tolerancji i informacji technologicznych, to do produkcji i tak trzeba wracać prawie od zera. To prowadzi prosto do pytania, jak CAD rzeczywiście wspiera modelowanie i wizualizację.

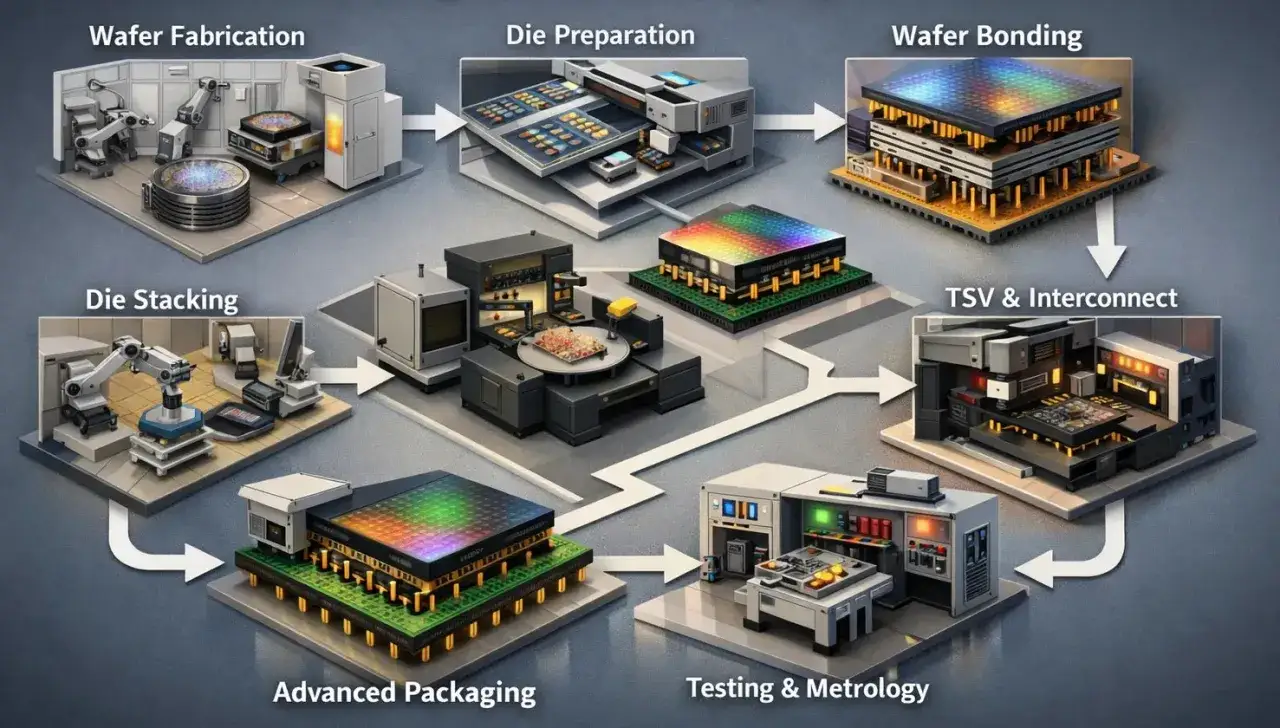

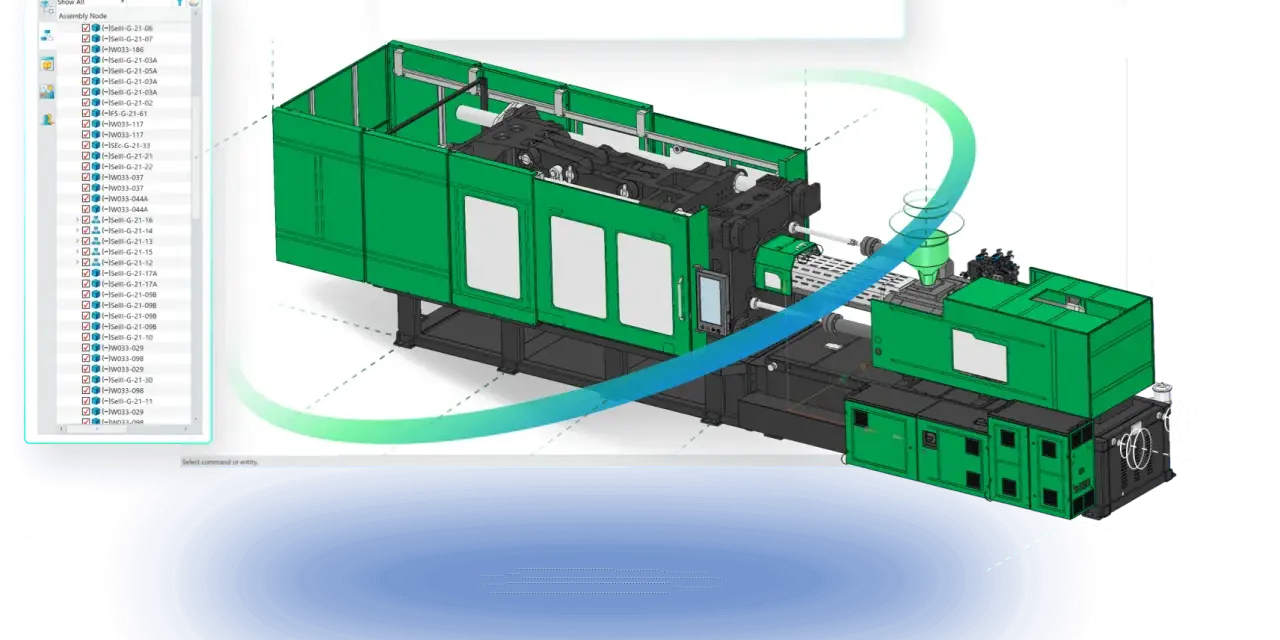

Jak CAD wspiera modelowanie i wizualizację 3D

CAD nie jest dziś tylko cyfrowym zamiennikiem deski kreślarskiej. W dobrze ustawionym procesie to środowisko, w którym buduje się bryłę, zarządza zależnościami, sprawdza złożenia i od razu przygotowuje materiał do wizualizacji. Największa wartość CAD-u nie leży w samym rysowaniu, tylko w sterowaniu zmianą.

W modelowaniu 3D szczególnie dobrze widać dwie rzeczy:

• Model parametryczny pozwala zmienić jeden wymiar i od razu odświeżyć cały projekt. To świetne, gdy wariantów jest dużo albo produkt ma wiele rozmiarów.
• Modelowanie bezpośrednie przydaje się, gdy trzeba szybko poprawić gotową geometrię bez przebudowy całej historii operacji.

Do wizualizacji CAD dokłada jeszcze kilka warstw praktycznych. Mowa o materiałach, kolorach, sekcjach, widokach rozstrzelonych, a coraz częściej także o renderingu, który pomaga pokazać produkt klientowi albo zespołowi sprzedażowemu. To ważne, bo zdjęcie z renderu nie służy tylko marketingowi. W wielu projektach jest po prostu najszybszym sposobem, żeby wyłapać problem z proporcjami, kolizją elementów albo dostępem serwisowym.

Ja zwykle zwracam uwagę na to, że dobry model 3D powinien być czytelny nie tylko dla konstruktora, ale też dla technologa, analityka i osoby, która będzie go oglądała pierwszy raz. Gdy ten warunek jest spełniony, naturalnie pojawia się kolejny etap: przejście od konceptu do sprawdzenia i produkcji.

Jak wygląda przepływ od koncepcji do produkcji

Najlepsze projekty rzadko powstają jednym skokiem. Zwykle przechodzą przez kilka pętli, w których model jest budowany, oceniany, poprawiany i dopiero potem przekazywany do wytworzenia. To właśnie tu CAD, CAE i CAM tworzą jedną całość, a nie trzy osobne światy.

1. Koncepcja i założenia - zbieram wymiary, funkcję, ograniczenia materiałowe i warunki pracy. Na tym etapie nie chodzi jeszcze o perfekcję, tylko o poprawny kierunek.
2. Model geometryczny - powstaje bryła, złożenie i podstawowe parametry. To moment, w którym najłatwiej zbudować elastyczność projektu albo ją bezpowrotnie stracić.
3. Symulacja CAE - model trafia do analizy naprężeń, przepływu, temperatury lub ruchu. MES, czyli metoda elementów skończonych, pomaga sprawdzić zachowanie konstrukcji po podziale na siatkę.
4. Wizualizacja i review - render, widoki techniczne i animacje pomagają zebrać uwagi od zespołu, klienta lub działu sprzedaży. Tu liczy się komunikacja, nie tylko estetyka.
5. CAM i przygotowanie obróbki - powstają ścieżki narzędzia, symulacja kolizji i program dla maszyny. Dla CNC to zwykle etap, który najszybciej ujawnia wcześniejsze błędy modelu.

Taki przepływ ma jeszcze jedną zaletę: ogranicza liczbę rozjazdów między tym, co widzimy na ekranie, a tym, co naprawdę da się wykonać. Właśnie dlatego wizualizacja 3D jest tak przydatna, ale tylko wtedy, gdy wiadomo, czego od niej oczekiwać. I tu dochodzimy do praktycznego pytania, kiedy wizualizacja daje największy zwrot.

Kiedy wizualizacja 3D daje największy zwrot

Nie traktuję wizualizacji jako ozdobnika. Dobrze użyta oszczędza czas, zmniejsza liczbę nieporozumień i pozwala szybciej podjąć decyzję. Słabo użyta daje tylko ładny obraz, który maskuje problem zamiast go ujawnić.

Wizualizacja 3D szczególnie pomaga, gdy:

• produkt ma skomplikowaną geometrię i trudno go ocenić na samym rysunku 2D,
• trzeba uzgodnić wygląd, ergonomię lub proporcje z klientem,
• zespół potrzebuje szybkiej prezentacji kilku wariantów bez budowania prototypu,
• model ma wspierać sprzedaż, ofertowanie albo materiał wdrożeniowy,
• projekt wymaga pokazania wnętrza, przekrojów lub kolejności montażu.

Są jednak sytuacje, w których render potrafi oszukać. Gładka powierzchnia nie mówi nic o grubości ścianki, tolerancjach, podatności na odkształcenia ani o tym, czy detal da się sensownie obrobić. Ładny obraz nie dowodzi poprawności konstrukcji. To bardzo częsty błąd, zwłaszcza tam, gdzie wizualizacja zaczyna dominować nad technologią. Skoro to ryzyko jest realne, warto od razu zobaczyć, jakie pomyłki pojawiają się najczęściej w całym procesie.

Najczęstsze błędy przy wdrażaniu CAD, CAM i CAE

W praktyce błędy nie wynikają zwykle z braku funkcji w oprogramowaniu. Problemem jest raczej zły porządek pracy albo brak dyscypliny w danych. Oto rzeczy, które widuję najczęściej:

• Projektowanie pod wygląd, nie pod zmianę. Model wygląda dobrze, ale każda korekta wymaga ręcznego poprawiania połowy drzewa operacji.
• Ignorowanie tolerancji i bazy odniesienia. Bez tego złożenie może pasować na ekranie, a nie pasować w hali produkcyjnej.
• Zbyt późne myślenie o CAM. Jeśli naddatki, promienie, podcięcia i dostęp narzędzia nie są uwzględnione wcześniej, produkcja zaczyna walczyć z projektem.
• Zbyt ufne podejście do symulacji. Wynik CAE jest tak dobry, jak model materiałowy, siatka i warunki brzegowe. Słaba siatka potrafi wypaczyć wniosek bardziej niż sam projekt.
• Brak wersjonowania plików. Bez jasnego nazewnictwa i historii zmian zespół szybko pracuje na nieaktualnych danych.
• Pomijanie kompatybilności formatów. STEP zwykle dobrze sprawdza się przy wymianie geometrii bryłowej, STL przy druku 3D i siatkach, ale nie każdy format nadaje się do dalszej edycji.

W mojej ocenie największym kosztem nie jest tu pojedynczy błąd, tylko jego kaskada: poprawiasz model, psujesz złożenie, potem symulację, a na końcu CAM. Żeby tego uniknąć, trzeba dobrze dobrać narzędzia do skali projektu i sposobu pracy zespołu.

Jak wybierać narzędzia, żeby model nie kończył się na renderze

Nie ma jednego idealnego zestawu dla każdego zespołu. Inaczej pracuje małe studio projektowe, inaczej dział R&D, a jeszcze inaczej firma, która obrabia CNC albo przygotowuje produkty pod druk 3D. Ja zwykle zaczynam od pytania: co ma być najczęstszym ruchem w tym procesie - zmiana geometrii, analiza, render czy produkcja?

Jeśli zespół pracuje na wielu narzędziach, patrzę też na formaty wymiany. W praktyce najczęściej liczy się nie tylko to, czy program otworzy plik, ale czy zachowa historię zmian, metadane i sensowną geometrię po eksporcie. Właśnie dlatego spójny model danych bywa ważniejszy niż sam brand oprogramowania. To prowadzi do ostatniego, najbardziej praktycznego pytania: co realnie zyskuje firma, gdy ten łańcuch jest dobrze ułożony?

Dlaczego spójny model danych skraca drogę od pomysłu do produktu

Gdy CAD, CAE i CAM działają na jednym, logicznie uporządkowanym modelu, cały proces staje się lżejszy. Nie dlatego, że znika praca, ale dlatego, że mniej czasu ucieka na poprawianie błędów po drodze. W dobrze poukładanym środowisku zmiana jednego parametru nie rozpoczyna lawiny ręcznych poprawek.

Najbardziej odczuwalne korzyści są zwykle trzy:

• mniej iteracji prototypu - część problemów zostaje wychwycona w analizie i symulacji, zanim powstanie fizyczny detal,
• lepsza komunikacja - jeden model łatwiej pokazać konstruktorowi, technologowi, klientowi i działowi handlowemu,
• szybsze przejście do produkcji - CAM nie dostaje przypadkowej geometrii, tylko model przygotowany pod konkretny proces.

Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo prosta: wybieraj nie program, tylko przepływ pracy. Narzędzie, które ładnie renderuje model, ale nie współpracuje z analizą i CAM, prędzej czy później dołoży ręcznej roboty zamiast ją zdjąć. W modelowaniu i wizualizacji 3D wygrywa nie ten zespół, który ma najwięcej funkcji, ale ten, który potrafi utrzymać jeden spójny model od koncepcji aż po produkcję.
