SLM, czyli Selective Laser Melting, to jedna z najbardziej praktycznych technologii metalowego druku 3D, bo pozwala budować części o geometrii, której nie da się sensownie wykonać frezem albo odlewem bez kosztownego oprzyrządowania. Ja patrzę na nią jak na narzędzie do zadań specjalnych: nie zastępuje każdej metody wytwarzania, ale bardzo dobrze rozwiązuje konkretne problemy konstrukcyjne. W tym tekście wyjaśniam, jak działa proces, jakie materiały mają największy sens, gdzie SLM daje przewagę i na co uważać przed zleceniem produkcji.
Najważniejsze informacje o SLM w skrócie
- SLM to metalowy druk 3D warstwa po warstwie, w którym laser topi proszek tylko w wybranych miejscach.
- Największą przewagę daje złożona geometria, na przykład kanały wewnętrzne, lekkie kratownice i części dopasowane do konkretnej aplikacji.
- Najczęściej drukuje się stale nierdzewne, tytan, aluminium, stopy niklu i kobalt-chrom.
- Po druku prawie zawsze potrzebne są dalsze etapy: usuwanie proszku, podpór, obróbka cieplna i często obróbka skrawaniem.
- Opłacalność zależy bardziej od projektu niż od samego pliku CAD.
Czym jest SLM i skąd bierze się zamieszanie z nazwami
Najprościej mówiąc, SLM to technologia, w której cienka warstwa proszku metalowego trafia na platformę roboczą, a laser topi tylko te fragmenty, które wynikają z przekroju modelu. W praktyce wokół tego procesu narosło kilka nazw i skrótów, dlatego łatwo pomylić SLM z innymi metodami druku 3D. Ja zawsze zaczynam od jednego pytania: czy mówimy o metalu, czy o polimerze, i czy proszek jest topiony, czy tylko spiekany.
| Nazwa | Jak ją rozumieć | Co warto zapamiętać |
|---|---|---|
| SLM | Selective Laser Melting, czyli selektywne topienie proszku metalowego laserem | To najczęściej spotykana historyczna nazwa metalowego procesu warstwa po warstwie |
| LPBF / PBF-LB | Laser Powder Bed Fusion / laser beam powder bed fusion | Coraz częściej używany termin techniczny w opisach przemysłowych i normach |
| DMLS | Nazwa handlowa spotykana u części producentów metalowych systemów proszkowych | Zawsze warto sprawdzić, czy producent mówi o pełnym przetopieniu proszku, czy o innym wariancie procesu |
| SLS | Zwykle technologia dla polimerów, a nie dla metalu | Nie myl tego skrótu z metalowym drukiem proszkowym |
Jeżeli ktoś w branży miesza te skróty, zwykle chodzi mu o tę samą rodzinę metalowego druku proszkowego. Ja patrzę przede wszystkim na zastosowanie, materiał i wynik końcowy, bo to one decydują, czy dana metoda realnie pasuje do projektu. To prowadzi do pytania ważniejszego niż sama nazwa: jak ten proces działa w praktyce.
Jak działa proces druku warstwa po warstwie
Proces wygląda prosto tylko z daleka. W praktyce to seria bardzo precyzyjnych kroków, w których liczy się jakość proszku, równomierność warstwy, stabilność lasera i atmosfera obojętna w komorze. W przemysłowych systemach spotyka się warstwy rzędu 30-90 µm, więc każda część powstaje z ogromnej liczby cienkich przekrojów.
- Model CAD jest dzielony na warstwy. Oprogramowanie tnie geometrię na przekroje i przygotowuje ścieżki lasera.
- Na platformę trafia cienka warstwa proszku. Rozprowadza ją recoater, czyli listwa albo wałek do równomiernego nakładania materiału.
- Laser topi tylko wskazane miejsca. Właśnie tu rodzi się kształt części, a nie w całej objętości proszku.
- Platforma obniża się o wysokość kolejnej warstwy. Proces powtarza się setki albo tysiące razy, aż detal jest gotowy.
- Podpory i kontrola temperatury stabilizują geometrię. Bez tego cienkie elementy potrafią się odkształcić albo odrywać od płyty.
- Po zakończeniu wydruku następuje chłodzenie i obróbka końcowa. Zwykle usuwa się proszek, podpory, a często także wykonuje obróbkę cieplną lub HIP.
To właśnie ta sekwencja wyjaśnia, dlaczego SLM jest tak wymagający: nawet drobne odchylenie w rozprowadzeniu proszku albo energii lasera potrafi wpłynąć na porowatość, naprężenia własne i jakość powierzchni. Z punktu widzenia inżyniera nie jest to szybki wydruk, tylko kontrolowany proces metalurgiczny. Dzięki temu można budować bardzo złożone kształty, ale ceną jest większa dyscyplina procesu. Następny krok to odpowiedź na pytanie, z jakich materiałów i dla jakich zastosowań ta dyscyplina najbardziej się opłaca.
Jakie materiały i zastosowania mają największy sens
Nie każdy metal drukuje się tak samo dobrze, dlatego przy wyborze materiału patrzę nie tylko na właściwości mechaniczne, ale też na zachowanie proszku, przewodnictwo cieplne i oczekiwany poziom wykończenia. Najczęściej w grę wchodzą stale nierdzewne, tytan, aluminium, stopy niklu oraz kobalt-chrom. To nie przypadek: właśnie te grupy materiałów najlepiej łączą funkcję, wytrzymałość i możliwość uzyskania trudnych geometrii.
| Materiał | Dlaczego się go wybiera | Gdzie sprawdza się najlepiej |
|---|---|---|
| Stale nierdzewne, np. 316L i 17-4PH | Dają dobry kompromis między wytrzymałością, odpornością korozyjną i dostępnością procesu | Części funkcjonalne, uchwyty, korpusy, elementy przemysłowe |
| Tytan, np. Ti6Al4V | Jest lekki, mocny i przydatny tam, gdzie liczy się biokompatybilność | Lotnictwo, implanty, części o wysokim stosunku wytrzymałości do masy |
| Aluminium, np. AlSi10Mg | Łączy niską masę z sensowną przewodnością cieplną i elektryczną | Lekkie konstrukcje, obudowy, elementy chłodzenia |
| Stopy niklu, np. Inconel 718 | Radzą sobie w wysokiej temperaturze i przy dużych obciążeniach | Przemysł lotniczy, turbiny, gorące strefy pracy |

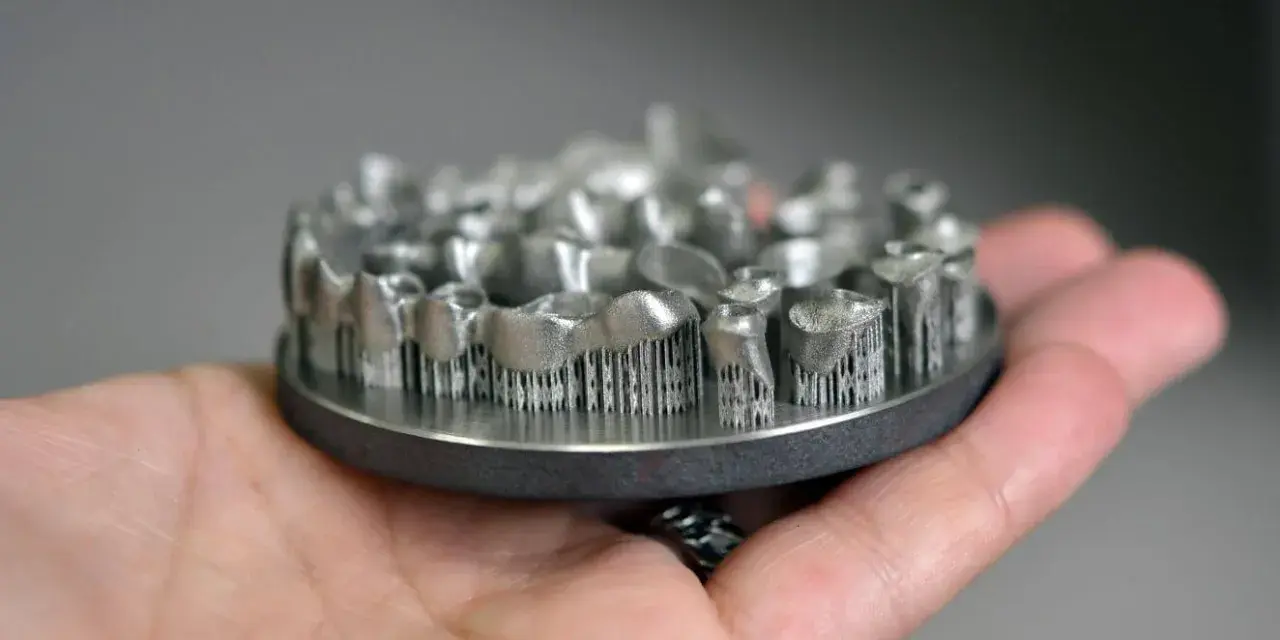

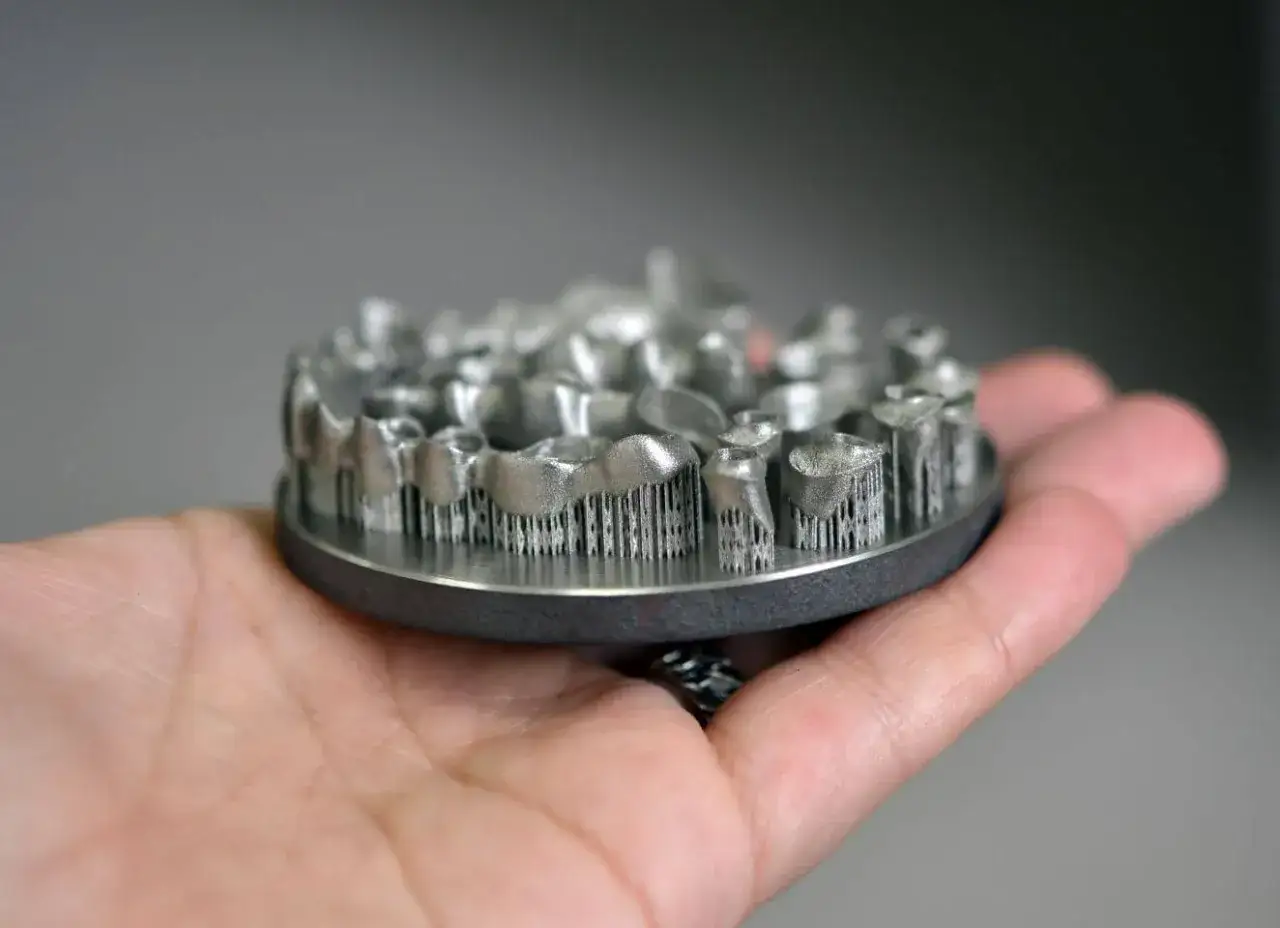

| Kobalt-chrom | Jest odporny i stabilny wymiarowo, dobrze sprawdza się w precyzyjnych częściach | Medycyna, stomatologia, komponenty wymagające wysokiej odporności |
W praktyce SLM najmocniej błyszczy tam, gdzie liczy się redukcja masy, kanały wewnętrzne, integracja wielu elementów w jedną część albo szybka personalizacja. Ja najczęściej widzę tę technologię w lotnictwie, medycynie, narzędziach produkcyjnych, motorsporcie i częściach zamiennych wykonywanych na żądanie. To prowadzi do ważniejszego pytania: gdzie SLM wygrywa naprawdę, a gdzie tylko robi wrażenie na prezentacji.
Gdzie SLM wygrywa, a gdzie lepiej wybrać inną technologię
Jeżeli mam sprowadzić decyzję do jednego zdania, to powiedziałbym tak: SLM wygrywa złożonością, a przegrywa prostotą i ceną jednostkową przy masowej produkcji zwykłych części. Dlatego nie porównuję go wyłącznie do tradycyjnej produkcji, tylko do konkretnego zadania. Czasem lepszy będzie CNC, czasem odlewanie, a czasem zwykły zakup gotowego półfabrykatu.
| Kryterium | SLM | CNC | Odlewanie |
|---|---|---|---|
| Złożona geometria i kanały wewnętrzne | Bardzo mocna strona procesu | Ograniczona przez dostęp narzędzia | Możliwa, ale zwykle wymaga form i kompromisów |
| Koszt uruchomienia | Bez narzędziowania, ale z większym przygotowaniem procesu | Niski przy prostych detalach | Wysoki, gdy potrzebujesz formy lub oprzyrządowania |
| Powierzchnia i tolerancje | Najczęściej wymaga wykończenia | Zwykle najlepsze od razu po obróbce | Zależne od jakości odlewu i późniejszej obróbki |
| Małe i średnie serie | Świetny wybór, jeśli geometria daje przewagę | Dobry wybór przy prostych kształtach | Mniej opłacalne przy niskich wolumenach |
| Duże serie tanich części | Zwykle zbyt drogie | Możliwe, ale zależy od czasu cyklu | Często najbardziej opłacalne |
W praktyce SLM ma sens wtedy, gdy oszczędzasz na masie, liczbie części, montażu albo czasie wdrożenia, a nie wtedy, gdy chcesz po prostu wydrukować metal. Jeśli detal jest prosty i tani w obróbce, to dokładanie całej technologii LPBF zwykle nie ma uzasadnienia. Jeżeli jednak projekt wymaga kanałów chłodzących, kratownic, lokalnego odciążenia materiału albo personalizacji, przewaga robi się bardzo realna. Żeby ją jednak utrzymać, trzeba dobrze zaprojektować sam model.
Na co uważać przy projektowaniu pod SLM
Najwięcej błędów widzę nie w samej technologii, tylko w projekcie przygotowanym tak, jakby część miała powstać na frezarce albo z formy. To działa przeciwko całemu procesowi. Szybkie nagrzewanie i chłodzenie w laserowym druku proszkowym naturalnie generuje naprężenia własne, więc orientacja części i podpory są częścią konstrukcji, a nie dodatkiem po drodze.
Orientacja części i podpory
Ustawienie detalu decyduje o tym, gdzie pojawią się podpory, jak będzie odprowadzane ciepło i które powierzchnie trzeba będzie później obrabiać. Długie nawisy, cienkie ramiona i duże płaszczyzny bez podparcia to najczęstszy problem. Ja zwykle zaczynam od pytania: które powierzchnie mogą zostać brzydkie, a które muszą być czyste i dokładne? To od razu pokazuje, jak obrócić model.
Grubość ścian i zamknięte przestrzenie
Zbyt cienkie ścianki łatwo się odkształcają, a zbyt masywne sekcje kumulują ciepło i naprężenia. Jeśli projekt zawiera zamknięte kanały lub kieszenie, trzeba od razu przewidzieć drogę dla proszku, inaczej po druku zostanie on w środku i stanie się problemem przy czyszczeniu. To jeden z tych błędów, które brzmią banalnie, ale potrafią zablokować całą serię.
Powierzchnia, tolerancje i naddatek na obróbkę
SLM daje dobrą geometrię, ale nie powinien być traktowany jako metoda do uzyskania gotowej powierzchni bez dalszej pracy. Na współpracujące płaszczyzny, gniazda łożyskowe czy powierzchnie uszczelniające zwykle zostawia się naddatek pod obróbkę skrawaniem. Ja myślę o tym w ten sposób: jeśli element ma pracować w montażu precyzyjnym, od początku projektuję go tak, jakby druk był tylko pierwszym etapem.
Przeczytaj również: Multi Jet Fusion w druku 3D - jak działa i kiedy ma sens?
Obróbka cieplna i kontrola jakości
W zależności od materiału i zastosowania może być potrzebne odprężanie, obróbka starzeniowa, HIP albo dodatkowe badania jakościowe. W częściach krytycznych coraz częściej dochodzi też tomografia komputerowa, bo pozwala sprawdzić wnętrze detalu bez niszczenia go. To nie jest nadmiar ostrożności, tylko rozsądna odpowiedź na fakt, że w SLM największe ryzyka często ukrywają się w środku, a nie na wierzchu.
Jeśli projekt przejdzie ten etap bez zaskoczeń, dopiero wtedy można uczciwie mówić o przewadze tej technologii. Została jeszcze ostatnia rzecz, która zwykle decyduje o sukcesie wdrożenia: nie sam druk, lecz to, jak realnie ocenić opłacalność całego rozwiązania.
Pierwszy metalowy wydruk potraktuj jak test procesu
Najbardziej praktyczna rada jest prosta: nie zaczynaj od całej serii, tylko od jednego dobrze opisanego detalu. Dzięki temu szybko sprawdzisz podpory, zachowanie materiału, czas postprocessingu i to, czy projekt wymaga korekty. W mojej ocenie właśnie tu wiele firm popełnia błąd - liczy koszt samego wydruku, a pomija to, co dzieje się przed nim i po nim.
- SLM ma największy sens przy złożonej geometrii, niskich i średnich wolumenach oraz wysokiej wartości funkcjonalnej części.
- Przed wyceną warto mieć materiał, tolerancje, powierzchnie krytyczne i orientację druku przemyślane już na etapie CAD.
- Najczęściej koszt i czas rosną przez podpory, obróbkę cieplną, wykończenie i kontrolę jakości, a nie przez sam plik modelu.
- Jeżeli część jest prosta i tania do wykonania klasycznie, metalowy druk 3D zwykle nie da przewagi biznesowej.
Jeśli mam zostawić jedną myśl na koniec, to tę: SLM najlepiej działa wtedy, gdy projektujesz pod jego możliwości, a nie próbujesz na siłę zastąpić nim każdej innej metody. Wtedy technologia przestaje być ciekawostką, a staje się bardzo konkretnym narzędziem do produkcji części, których inaczej nie dałoby się zrobić tak lekko, tak swobodnie albo tak szybko.
