Technologia Multi Jet Fusion firmy HP jest jedną z tych metod druku 3D, które rzeczywiście mają sens w produkcji, a nie tylko w efektownych demonstracjach. Daje funkcjonalne części z polimerów, pozwala sensownie myśleć o seriach, a przy dobrym projekcie potrafi mocno skrócić drogę od modelu CAD do gotowego elementu. W tym tekście rozkładam ją na czynniki pierwsze: jak działa, gdzie sprawdza się najlepiej, czym różni się od SLS i FDM oraz na jakie ograniczenia trzeba uważać przed wdrożeniem.
MJF najlepiej sprawdza się w produkcji funkcjonalnych części
- To przemysłowa technologia druku proszkowego, w której HP steruje właściwościami elementu na poziomie pojedynczego voxela, czyli trójwymiarowego piksela.
- Proces jest szybki, bo cała warstwa jest opracowywana równolegle, a nie punkt po punkcie.
- Najmocniej błyszczy przy częściach użytkowych, krótkich i średnich seriach oraz prototypach, które mają zachowywać się jak produkt końcowy.
- HP podaje dla wybranych materiałów poziom ponownego użycia proszku w przedziale od 60% do 80%, co ma znaczenie dla kosztu jednostkowego.
- Projekt wymaga dyscypliny: przykładowo HP podaje jako punkt wyjścia 0,3 mm dla cienkich ścianek w osi XY i 0,5 mm w osi Z.
- W porównaniu z FDM i SLS technologia ma inną logikę pracy, więc opłacalność zależy bardziej od geometrii, wolumenu i wymagań jakościowych niż od samego faktu „wydrukowania części”.
Jak działa proces warstwa po warstwie
Ja patrzę na MJF jak na proces produkcyjny, a nie tylko drukarkę 3D z lepszą reklamą. Zamiast budować detal linia po linii, system rozprowadza cienką warstwę proszku, a następnie nanosi na nią specjalne środki, które decydują, gdzie materiał ma się stopić, a gdzie pozostać luźny. Jak podaje HP, kontrola odbywa się na poziomie voxela, więc można sterować zachowaniem bardzo małych fragmentów warstwy.
Najpierw proszek, potem agenty

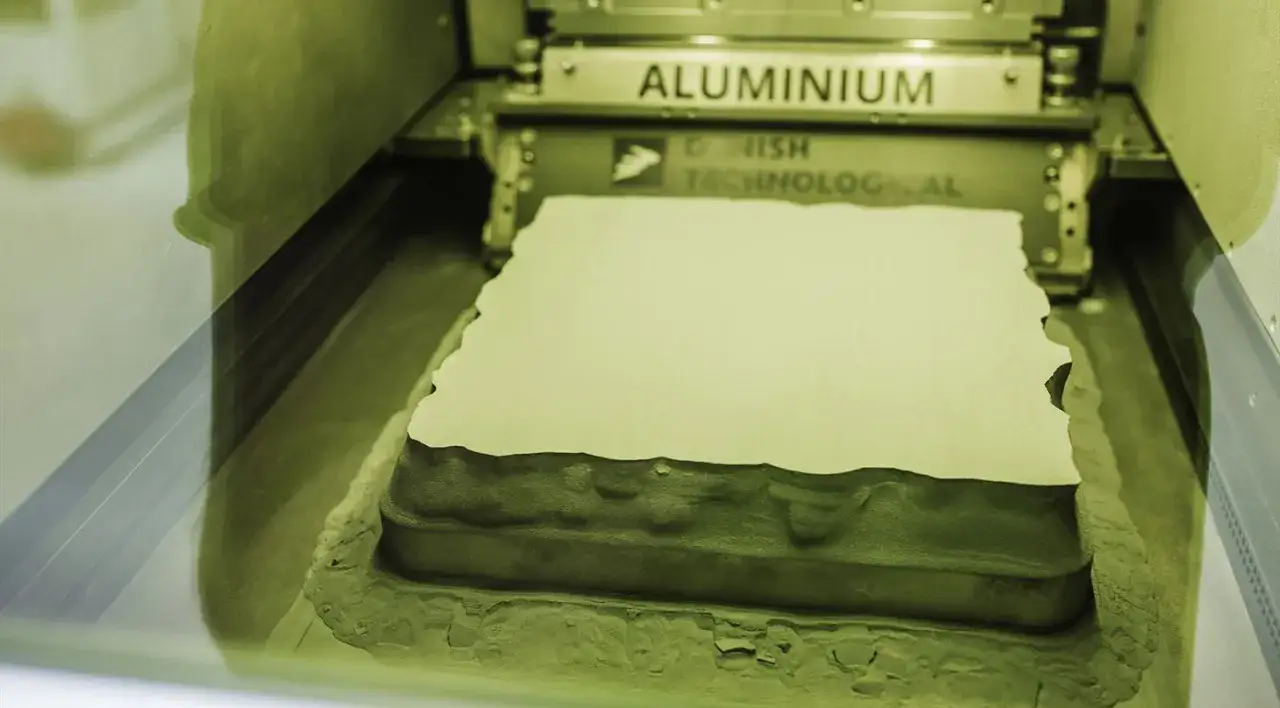

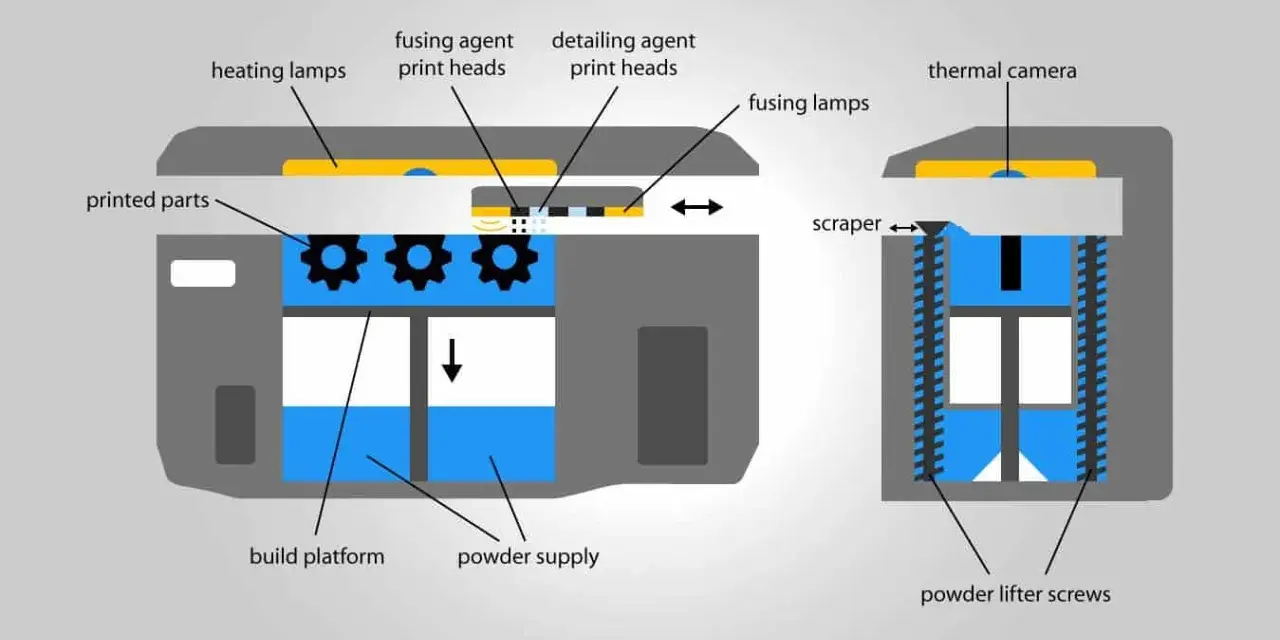

Podstawa jest prosta: na stole roboczym rozkłada się cienką warstwę proszku polimerowego. Głowice drukujące nanoszą dwa typy agentów. Fusing agent wspomaga stapianie materiału, a detailing agent ogranicza nadmierne zgrzewanie w miejscach, które mają zachować ostrość krawędzi i geometrii. To właśnie ten mechanizm odróżnia technologię od prostego „podgrzewania proszku”.
Cała warstwa jest opracowywana naraz
W tradycyjnych metodach punkt po punkcie łatwo utknąć na czasie i na lokalnych niedoskonałościach. Tutaj cała warstwa jest przetwarzana jednocześnie, co wpływa na tempo pracy i przewidywalność wyników. W praktyce daje to dobrą bazę do seryjnej produkcji elementów, które muszą mieć powtarzalne wymiary i podobne właściwości mechaniczne.
Po wygrzaniu przychodzi chłodzenie i odzysk proszku
Po stapianiu warstwy materiał musi się ustabilizować. Dopiero wtedy można przejść do kolejnej warstwy i całego cyklu. Po zakończeniu wydruku zostaje jeszcze kwestia czyszczenia i odzysku proszku. W wybranych systemach HP ten etap jest mocno zautomatyzowany, co zmniejsza ilość ręcznej pracy i ułatwia utrzymanie tempa produkcji. To ważne, bo w technologiach proszkowych realny koszt nie kończy się na samym „wydruku”.
Gdzie ta technologia daje najlepszy efekt
MJF najlepiej odnajduje się tam, gdzie część ma pracować, a nie tylko dobrze wyglądać na stole prezentacyjnym. Widzę tu wyraźnie zastosowania w obudowach, mocowaniach, elementach montażowych, kanałach powietrznych, osłonach, uchwytach i lekkich częściach funkcjonalnych. To właśnie ten typ geometrii zwykle korzysta z możliwości projektowania pod swobodniejsze kształty i z mniejszej zależności od klasycznych ograniczeń obróbki skrawaniem.
- Przemysł i elektronika - obudowy, osłony, uchwyty kablowe, elementy montażowe. Tu liczy się powtarzalność i odporność użytkowa.
- Motoryzacja i transport - prowadnice, elementy wewnętrzne, uchwyty serwisowe, lekkie komponenty pomocnicze. Ważna jest seria i odporność na codzienną eksploatację.
- Medycyna i ortotyka - obudowy, dopasowane elementy wspierające, części wymagające indywidualizacji. Tu przewagę robi geometria i personalizacja.
- Produkty konsumenckie - funkcjonalne prototypy, korpusy urządzeń, elementy z zatrzaskami. MJF jest interesujące, gdy prototyp ma od razu udawać produkt końcowy.
Jak podaje HP, w portfolio materiałowym są dziś rozwiązania dla wielu zastosowań przemysłowych, a materiałom przypisuje się różne poziomy ponownego użycia proszku. To ważna wskazówka: nie każda część i nie każdy materiał pracują w tym samym modelu kosztowym. W praktyce dobór proszku bywa równie istotny jak sam model urządzenia.
Kiedy wykorzystuję MJF zamiast „zwykłego” prototypowania
Największą wartość widzę wtedy, gdy prototyp ma przejść od testu wizualnego do testu funkcjonalnego bez zmiany technologii. Jeśli po prototypie przychodzi pilotażowa seria, MJF często pozwala utrzymać spójność geometrii, materiału i zachowania części. To oszczędza iteracje, które w produkcji potrafią być droższe niż sam wydruk.
MJF kontra SLS i FDM w praktyce
Porównanie z innymi metodami ma sens tylko wtedy, gdy patrzymy na realne zastosowanie. Sama nazwa technologii niczego nie przesądza. Ja zwykle sprowadzam temat do czterech pytań: jakiej jakości oczekuję, ile sztuk chcę zrobić, jak skomplikowana jest geometria i ile czasu mogę przeznaczyć na postprocessing. Dopiero wtedy widać, czy MJF faktycznie wygrywa.
| Cecha | MJF | SLS | FDM |
|---|---|---|---|
| Sposób budowy | Warstwa proszku jest opracowywana równolegle przez agenty i ogrzewanie całej powierzchni. | Laser spieka proszek punkt po punkcie. | Materiał jest topiony i układany ścieżka po ścieżce. |
| Tempo i wydajność | Zwykle bardzo dobre przy wielu częściach w jednym przebiegu. | Dobre, ale częściej ograniczane przez charakter pracy lasera. | Najczęściej najniższa wydajność przy seryjnych częściach. |
| Jakość powierzchni i detalu | Wysoka, szczególnie przy częściach funkcjonalnych i powtarzalnych. | Dobra, ale bywa bardziej zależna od parametrów i materiału. | Zwykle niższa, ślady warstw są bardziej widoczne. |
| Izotropia | Bardzo dobra, czyli własności w różnych kierunkach są zwykle bardziej zbliżone. | Dobra, ale zależna od konfiguracji procesu. | Zazwyczaj słabsza, szczególnie w osi Z. |
| Kiedy wybrać | Gdy potrzebujesz funkcjonalnych części, serii i przewidywalności. | Gdy szukasz sprawdzonego procesu proszkowego i określonego ekosystemu materiałów. | Gdy liczy się niski próg wejścia, szybki prototyp i prostszy sprzęt. |
Najważniejsza różnica jest taka: MJF częściej zachowuje się jak technologia produkcyjna, FDM jak szybkie narzędzie warsztatowe, a SLS siedzi pomiędzy nimi w zależności od klasy maszyny i materiału. To nie jest ranking „lepsza-gorsza”, tylko wybór dopasowany do zadania. Jeśli potrzebujesz wielu identycznych części użytkowych, MJF zwykle zaczyna bronić się szybciej niż FDM, a w porównaniu z SLS może dać bardzo atrakcyjny balans między tempem, detalem i kosztami operacyjnymi.
Jak projektować część pod ten proces
W przypadku MJF dobry projekt naprawdę robi różnicę. HP publikuje zestaw punktów startowych, które nie są sztywnymi specyfikacjami, tylko praktycznymi wartościami do dalszych testów. I to jest uczciwe podejście, bo geometria, orientacja i materiał potrafią mocno zmienić wynik końcowy.
- Grubość ścianek - jako punkt wyjścia HP podaje 0,3 mm dla krótkich ścianek w osi XY i 0,5 mm dla osi Z.
- Luz między łączonymi elementami - dobrym startem jest 0,4 mm z tolerancją około 0,2 mm na każdą stronę.
- Elementy ruchome - sugerowany luz to 0,7 mm, choć dla cieńszych ścianek można zejść niżej po testach.
- Smukłe części - przy proporcji powyżej 10:1 rośnie ryzyko odkształceń przy chłodzeniu.
- Części wydrążone - sensowny punkt wyjścia to 2 mm grubości ścian, a przy chęci usunięcia proszku trzeba przewidzieć otwory spustowe.
Te liczby są ważne, ale nie należy traktować ich jak magicznego przepisu. HP zaznacza, że to wartości startowe, a nie uniwersalne normy. Ja zawsze sugeruję prosty porządek pracy: najpierw sprawdź funkcję części, potem geometrię krytyczną, dopiero potem optymalizuj pod wagę i koszt. Zbyt agresywne odchudzanie modelu potrafi zepsuć wytrzymałość szybciej, niż daje oszczędność materiału.
Przeczytaj również: FDM w druku 3D - kiedy warto i gdzie wygrywa?
Najczęstszy błąd projektowy
Najczęściej widzę nie tyle złe modele, ile modele projektowane jak do frezowania albo wtrysku, a nie do druku proszkowego. Problemem bywa brak miejsca na luz, zbyt cienkie przęsła, ostre przejścia przekroju i brak kontroli nad odkształceniem przy chłodzeniu. W praktyce lepiej wcześniej dodać żebra, promienie i przemyśleć wydrążenie niż później ratować partę po nieudanym wydruku.
Ograniczenia, koszty i kiedy lepiej wybrać inną metodę
MJF ma sens tam, gdzie jakość i powtarzalność są ważniejsze niż najniższy możliwy koszt pojedynczej sztuki. To nadal technologia przemysłowa, więc w grę wchodzą: przygotowanie partii, zarządzanie proszkiem, chłodzenie, czyszczenie, czas pracy operatora i oprogramowanie. Sama maszyna to tylko fragment całej ekonomii procesu.
- Nie jest to najlepszy wybór dla jednej, okazjonalnej części - jeśli potrzebujesz pojedynczego prototypu bez wymagań użytkowych, FDM albo zewnętrzny usługodawca bywają prostsze.
- Wymaga sensownego wolumenu - technologia zaczyna błyszczeć, gdy w jednym przebiegu drukujesz więcej elementów albo planujesz powtarzalne serie.
- Powierzchnia nadal wymaga oceny - nawet przy dobrej jakości wyjściowej część może potrzebować obróbki, jeśli ma trafić do ekspozycji albo do produktu premium.
- Materiał nie rozwiązuje wszystkiego - różne proszki mają różną reużywalność, właściwości i zastosowania, więc „MJF” nie znaczy automatycznie „tak samo tanio i tak samo mocno” dla każdej części.
Jak podaje HP, dla wybranych materiałów reużycie proszku może sięgać od 60% do 80%, co ma realny wpływ na efektywność produkcji. To jednak nie oznacza, że koszt automatycznie spada w każdym scenariuszu. Jeśli część wymaga dużej ilości postprocessingu, ręcznego sortowania lub bardzo ciasnych tolerancji, przewaga technologii może się skurczyć szybciej, niż sugerują broszury marketingowe.
Kiedy MJF staje się rozsądnym wyborem produkcyjnym
Najkrócej widzę to tak: MJF warto brać pod uwagę wtedy, gdy część ma działać, seria ma być powtarzalna, a projekt daje się od początku przygotować pod druk proszkowy. W takim układzie technologia odwdzięcza się przewidywalnością, dobrą geometrią i sensowną skalowalnością. Jeśli natomiast priorytetem jest niski próg wejścia albo pojedynczy, tani prototyp, lepiej rozważyć prostsze ścieżki.
W praktyce najlepszy porządek decyzji wygląda u mnie zawsze tak samo: najpierw funkcja części, potem geometria, następnie materiał, a dopiero na końcu koszt jednostkowy. Taka kolejność zwykle daje lepszy wynik niż odwracanie procesu i szukanie najtańszej opcji od razu. W druku 3D to często nie cena maszyny robi różnicę, tylko to, czy technologia pasuje do zadania.
