Technologia FDM jest dziś jednym z najpraktyczniejszych sposobów na szybkie przejście od modelu CAD do fizycznej części. W tym artykule pokazuję, jak działa ten proces, jakie materiały mają sens w realnych projektach, gdzie FDM wygrywa z innymi metodami druku 3D i kiedy lepiej wybrać inną technologię. To będzie tekst dla osób, które chcą nie tylko definicji, ale też konkretu: zastosowań, ograniczeń i decyzji, które naprawdę wpływają na efekt.
Najkrótsza odpowiedź o FDM, zanim przejdziemy do szczegółów
- FDM buduje obiekt z roztopionego filamentu, nakładanego warstwa po warstwie przez podgrzaną dyszę.
- Najlepiej sprawdza się przy prototypach, uchwytach, obudowach, elementach pomocniczych i małych seriach funkcjonalnych.
- Najczęściej pracuje na PLA, PETG, ABS, ASA, TPU i nylonie, ale każdy materiał daje inny kompromis między łatwością druku a wytrzymałością.
- Największe ograniczenia to widoczne warstwy, anizotropia oraz konieczność projektowania pod geometrię i orientację wydruku.
- W praktyce FDM wygrywa kosztem i tempem wdrożenia, ale nie zastępuje SLA przy detalach ani SLS przy złożonych częściach bez podpór.
Czym jest FDM i kiedy ma sens
W najprostszej definicji FDM to proces ekstruzji, czyli wytłaczania stopionego tworzywa przez dyszę i układania go w kolejnych warstwach. W praktyce spotkasz też nazwę FFF, która opisuje ten sam mechanizm, choć używa innego nazewnictwa. Ja patrzę na tę metodę jak na narzędzie do szybkiego wytwarzania części, które mają działać, a nie tylko dobrze wyglądać na renderze.
To właśnie dlatego FDM tak dobrze odnajduje się w warsztatach, działach R&D i małej produkcji. Pozwala względnie tanio sprawdzić geometrię, funkcję i ergonomię elementu, zanim ktoś zainwestuje w formę, obróbkę albo droższą technologię. Nie jest natomiast najlepszym wyborem, jeśli priorytetem jest bardzo gładka powierzchnia albo mikrodetal bez śladu warstw. Żeby zobaczyć, skąd biorą się te różnice, trzeba najpierw zajrzeć do samego procesu druku.

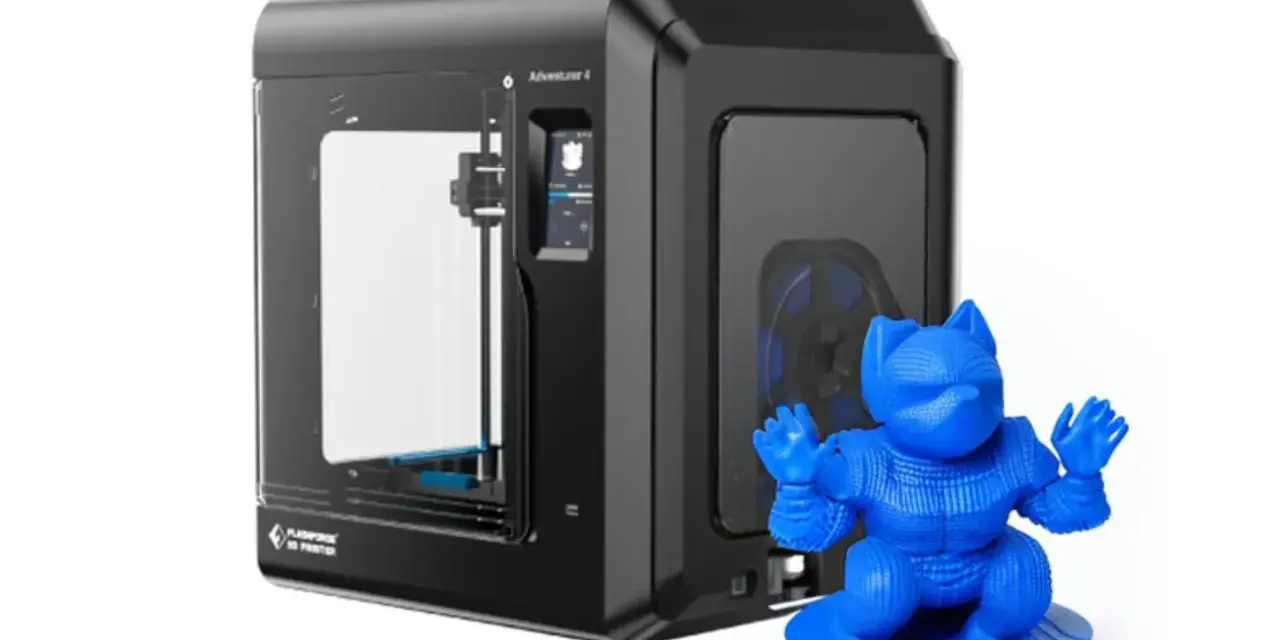

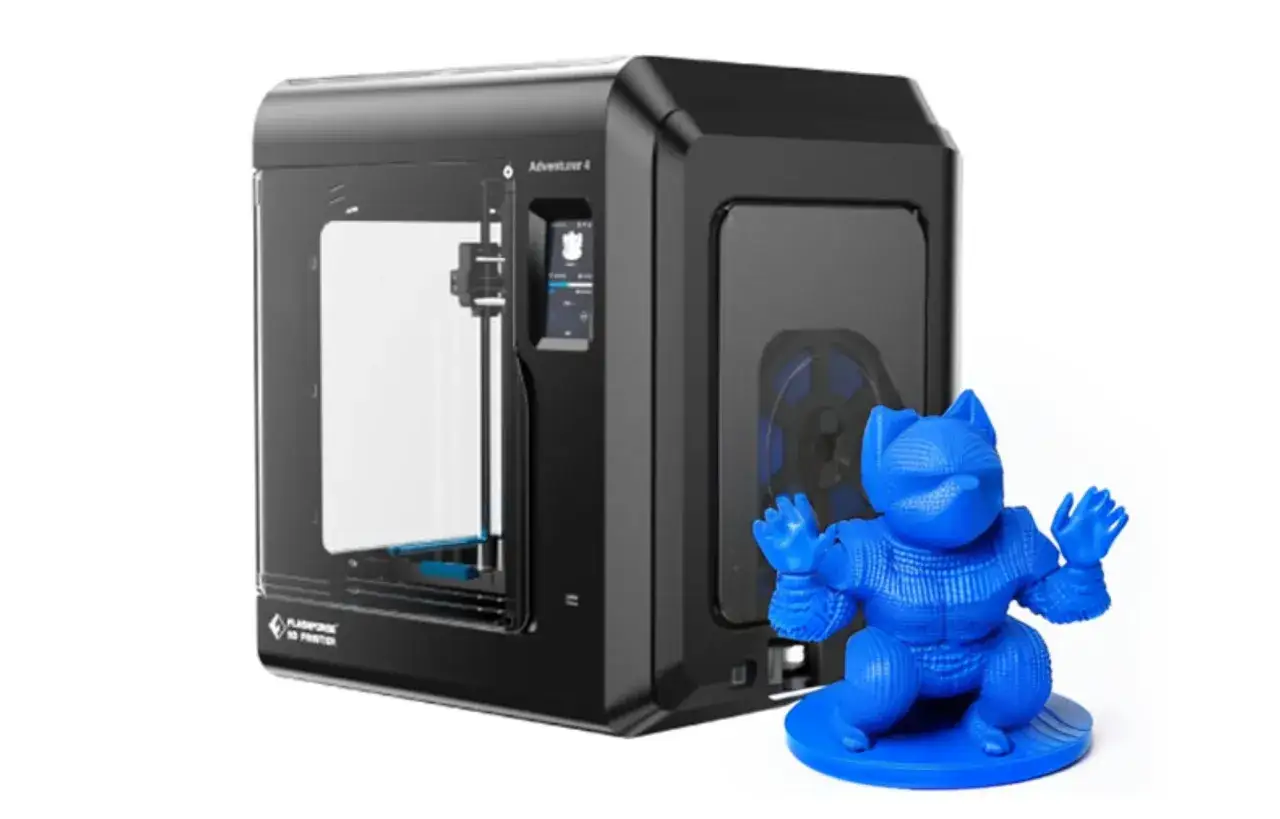

Jak działa druk warstwa po warstwie
Cały proces zaczyna się w slicerze, czyli programie, który tnie model 3D na warstwy i zamienia go na komendy sterujące drukarką. Ten zestaw komend, zwykle zapisany jako G-code, mówi głowicy, gdzie ma się poruszać, ile materiału podać i kiedy zmienić wysokość. Głowica podgrzewa filament, a następnie odkłada go w postaci cienkiej linii na stole roboczym lub na poprzedniej warstwie.
W typowym zestawie desktopowym dysza ma 0,4 mm, a wysokość warstwy najczęściej mieści się w przedziale 0,1-0,2 mm. Do szybkich wydruków schodzi się niżej z jakością warstwy lub podnosi parametry pod kątem tempa, ale każda zmiana zawsze oznacza kompromis między czasem, dokładnością i wyglądem powierzchni. Tam, gdzie model ma duże nawisy, mosty albo skomplikowane przetłoczenia, pojawiają się podpory. Można je drukować z tego samego materiału albo z materiału rozpuszczalnego, jeśli system na to pozwala.
Najważniejsze jest to, że FDM nie „odlewa” gotowej bryły. On ją buduje w sposób kontrolowany, ale zawsze z ograniczeniami wynikającymi z geometrii warstw, chłodzenia i skurczu materiału. Kiedy rozumiesz ten mechanizm, łatwiej dobrać filament i parametry do konkretnego zadania.
Jakie materiały i ustawienia decydują o efekcie
Największą siłą FDM jest szeroki wybór materiałów. Z drugiej strony to właśnie materiał najczęściej decyduje, czy wydruk będzie prosty i przewidywalny, czy zacznie sprawiać kłopoty od pierwszej warstwy. W Polsce wciąż najczęściej spotyka się filamenty 1,75 mm, choć 2,85 mm też mają swoje zastosowanie, zwłaszcza w wybranych systemach przemysłowych.
| Materiał | Kiedy ma sens | Na co uważać |
|---|---|---|
| PLA | Modele koncepcyjne, szybkie prototypy, elementy wizualne, nauka druku | Słabsza odporność cieplna i mniejsza przydatność do pracy w trudnym środowisku |
| PETG | Uniwersalny wybór do części użytkowych, osłon i obudów | Potrafi ciągnąć nitki i wymaga rozsądnego chłodzenia |
| ABS / ASA | Elementy narażone na temperaturę, ekspozycję na zewnątrz lub większe obciążenia | Ryzyko skurczu, odklejania od stołu i potrzeba stabilnych warunków druku |
| TPU | Części elastyczne, amortyzatory, stopki, uszczelki, osłony | Wolniejszy druk i większa wrażliwość na prowadzenie filamentu |
| PA, czyli nylon | Elementy techniczne, ślizgowe i bardziej obciążone mechanicznie | Chłonie wilgoć, więc często wymaga suszenia przed drukiem |
| Kompozyty z włóknem węglowym lub szklanym | Sztywne uchwyty, osprzęt produkcyjny, części o podwyższonej sztywności | Zużywają dysze szybciej niż klasyczne filamenty i nie każda drukarka je obsłuży |
Na końcowy rezultat wpływają też parametry, które początkujący często traktują jako drugorzędne. Temperatura dyszy, temperatura stołu, chłodzenie, prędkość i wypełnienie potrafią zmienić więcej niż sam wybór marki filamentu. Dla prostych części często wystarcza wypełnienie 15-25 procent, dla elementów roboczych rozsądniej celować wyżej, zwykle w okolice 40-60 procent, a pełne wypełnienie ma sens tylko wtedy, gdy naprawdę jest potrzebne. Kiedy ten zestaw jest dobrze ustawiony, FDM staje się przewidywalne i naprawdę użyteczne.
To prowadzi do kolejnego pytania: gdzie taki zestaw zalet jest wystarczający, a gdzie wciąż nie daje pełnej swobody.
Gdzie FDM sprawdza się najlepiej
Najwięcej sensu widzę w prototypach funkcjonalnych, przyrządach montażowych, uchwytach, osłonach, obudowach i częściach zamiennych do mniej krytycznych zastosowań. To są te projekty, w których liczy się możliwość szybkiej iteracji, sensowny koszt i wystarczająca wytrzymałość, a nie perfekcyjna faktura powierzchni. Dla wielu firm właśnie tutaj FDM daje najszybszy zwrot z inwestycji.
- Prototypy funkcjonalne - pozwalają sprawdzić, czy część pasuje wymiarowo i działa mechanicznie.
- Uchwyty i oprzyrządowanie - są tanie w wykonaniu i często skracają czas pracy na produkcji.
- Obudowy i osłony - dobrze korzystają z szybkości FDM i łatwości dopasowania projektu.
- Małe serie użytkowe - przy niskim wolumenie druk przyrostowy bywa po prostu bardziej opłacalny niż klasyczna produkcja.
- Modele koncepcyjne - pomagają ocenić ergonomię, proporcje i montaż przed zamówieniem droższej partii.
Ja najczęściej oceniam FDM jako bardzo dobry wybór tam, gdzie część ma być „wystarczająco dobra” pod kątem funkcji, dostępna szybko i bez dużych kosztów uruchomienia. Jeżeli jednak projekt ma ostre wymagania kosmetyczne albo bardzo drobne detale, warto od razu sprawdzić granice tej technologii.
Właśnie te granice są najważniejsze, bo to one oddzielają dobry wydruk od rozczarowania.
Jakie ma ograniczenia i najczęstsze błędy
Najbardziej widoczna wada FDM to warstwowa faktura powierzchni. Dla części technicznych to nie jest problem, ale w elementach ekspozycyjnych albo precyzyjnych montażowo potrafi być kłopotem. Drugi temat to anizotropia, czyli nierówna wytrzymałość w różnych kierunkach. W praktyce wydruk zwykle jest mocniejszy w obrębie warstwy niż między warstwami, więc orientacja modelu ma realne znaczenie dla trwałości.
Do tego dochodzi warping, czyli podwijanie i odklejanie narożników, zwłaszcza przy materiałach takich jak ABS czy ASA. Im większa płaska powierzchnia i im bardziej nerwowe chłodzenie, tym większe ryzyko, że część straci geometrię jeszcze na stole. Wydruki problematyczne psują też zbyt cienkie ścianki, źle zaprojektowane otwory, brak luzów montażowych i wilgotny filament. W nylonie czy TPU wilgoć potrafi zrobić więcej szkody niż zła temperatura stołu.
W praktyce najczęstsze błędy powtarzają się zaskakująco często:
- projektowanie ścian cieńszych niż 0,8-1,2 mm bez realnej potrzeby,
- ustawianie części tak, że główne obciążenie rozrywa warstwy,
- zakładanie idealnej powierzchni bez żadnej obróbki po druku,
- ignorowanie podpór i późniejszego śladu po ich usunięciu,
- drukowanie materiałem, który nie pasuje do środowiska pracy części.
Jeśli chcesz ograniczyć liczbę takich problemów, trzeba zacząć projektować pod proces, a nie tylko pod sam kształt.
Jak projektować model, żeby druk się udał
Przy FDM projekt CAD i parametry druku są ze sobą mocniej połączone niż w wielu innych technologiach. Dobra geometria może uratować wydruk nawet na przeciętnej maszynie, a zły model potrafi zepsuć rezultat na bardzo dobrej drukarce. Dlatego zanim klikniesz „drukuj”, warto sprawdzić kilka prostych reguł.
- Orientuj część tak, by obciążenia szły wzdłuż warstw - to zwykle poprawia wytrzymałość.
- Dodawaj zaokrąglenia i fazy - ostre narożniki częściej odrywają się od stołu i gorzej znoszą naprężenia.
- Trzymaj ściany w rozsądnym zakresie - w praktyce minimum to zwykle 2-3 średnice dyszy, czyli często 0,8-1,2 mm.
- Planuj luzy montażowe - dla elementów wsuwanych lub skręcanych kilka dziesiątych milimetra robi ogromną różnicę.
- Unikaj zbyt ambitnych nawisu bez podpór - geometria może wyglądać dobrze w modelu, a w druku już nie.
- Dobieraj wypełnienie do funkcji - obudowa i element nośny nie powinny mieć tych samych ustawień.
Warto też pamiętać o powierzchniach kontaktu z podporami. Jeśli wiesz, że część będzie po druku obrabiana, możesz pozwolić sobie na większą swobodę. Jeśli ma trafić do użytkownika od razu po zdjęciu ze stołu, trzeba projektować ostrożniej i przewidzieć post-processing. To prowadzi do porównania, które najczęściej pada obok FDM: czym różni się ono od SLA i SLS.
FDM na tle SLA i SLS
Jeśli patrzeć wyłącznie na wybór technologii, FDM nie jest „lepsze” od SLA czy SLS. Jest po prostu inne i wygrywa w innych warunkach. Przy porównaniu najważniejsze są trzy rzeczy: detal, wytrzymałość i koszt wdrożenia. Reszta zależy od zastosowania.
| Kryterium | FDM | SLA | SLS |
|---|---|---|---|
| Jakość detalu i powierzchni | Średnia, widoczne warstwy | Bardzo wysoka, gładka powierzchnia | Dobra, ale z bardziej technicznym wykończeniem |
| Wytrzymałość funkcjonalna | Dobra, ale zależna od orientacji i materiału | Dobra w wybranych żywicach, ale często bardziej krucha | Bardzo dobra, szczególnie przy złożonych częściach |
| Potrzeba podpór | Często tak | Tak, niemal zawsze | Nie, proszek pełni rolę podparcia |
| Opłacalność przy prostych częściach | Bardzo wysoka | Średnia | Lepsza przy bardziej złożonych zastosowaniach |
| Typowe zastosowanie | Prototypy, oprzyrządowanie, małe serie użytkowe | Modele detaliczne, kosmetyczne i precyzyjne | Części techniczne, złożone geometrie, krótkie serie |
Jeśli potrzebujesz części funkcjonalnej szybko i rozsądnie cenowo, FDM ma bardzo mocną pozycję. Jeśli najważniejsza jest powierzchnia i detal, częściej wygra SLA. Jeśli geometria jest trudna, a część ma być wytrzymała i nie chcesz projektować podpór, sensownie wypada SLS. To dlatego dobór technologii powinien wynikać z funkcji części, a nie z samej popularności procesu.
Na tym etapie zostaje jeszcze jedno pytanie: jak wejść w FDM tak, żeby nie przepalić czasu i budżetu na błędy, których dało się uniknąć.
Jak wdrożyć FDM tak, żeby koszt i efekt miały sens
Najzdrowiej jest zacząć od kilku realnych modeli, a nie od zakupu całej infrastruktury. Jeśli druk ma wspierać projektowanie, produkcję albo serwis, pierwsze wydruki powinny dotyczyć części, które rzeczywiście będą używane. Dzięki temu od razu zobaczysz, czy bardziej boli powierzchnia, tolerancja, wytrzymałość czy czas druku.
W praktyce sensowny plan wygląda tak: sprawdzić 2-3 materiały, wydrukować po kilka orientacji tej samej części, ocenić montaż i wytrzymałość, a dopiero potem decydować o sprzęcie. Biurkowe systemy zaczynają się zwykle od kilku tysięcy złotych, natomiast maszyny przemysłowe szybko wchodzą w dziesiątki albo setki tysięcy. Z perspektywy firmy nie zawsze opłaca się kupować maszynę od razu, jeśli wolumen jest niski i liczy się tylko okazjonalny prototyp.
Ja w takim wdrożeniu patrzę przede wszystkim na trzy rzeczy: czy da się powtarzać jakość, czy filament jest dobrze dobrany do warunków pracy i czy ktoś po stronie zespołu umie poprawnie przygotować model. Gdy te trzy elementy są pod kontrolą, FDM przestaje być ciekawostką, a zaczyna być bardzo konkretne narzędzie produkcyjne. I właśnie wtedy daje najwięcej: szybkie iteracje, rozsądny koszt i części, które faktycznie robią robotę.
