Binder jetting to technologia, która pozwala budować elementy z proszku, spajając kolejne warstwy ciekłym lepiszczem. Jej siła nie leży w samym fakcie „wydrukowania” części, tylko w tym, że potrafi szybko tworzyć złożone geometrie bez podpór, a potem przejść przez spiekanie lub infiltrację do gotowego wyrobu. W tym artykule pokazuję, jak ten proces działa, gdzie naprawdę się opłaca, jakie ma ograniczenia i na co zwracać uwagę przy projektowaniu części pod produkcję.
Najkrótsza droga do zrozumienia tej technologii
- Proces zaczyna się od warstwy proszku, a kończy na obróbce cieplnej lub infiltracji, więc druk to tylko część całego łańcucha.
- Najmocniejsze zastosowania to formy i rdzenie odlewnicze, części metalowe po spiekaniu oraz wybrane wyroby ceramiczne.
- Brak podpór przyspiesza projektowanie, ale nie zwalnia z myślenia o depowderingu, skurczu i tolerancjach.
- W praktyce technologia wygrywa przy seriach, złożonej geometrii i potrzebie szybkiego przejścia od CAD do produkcji.
- Najczęstszy błąd to projektowanie części tak, jakby finalny detal powstawał od razu po wyjściu z drukarki.

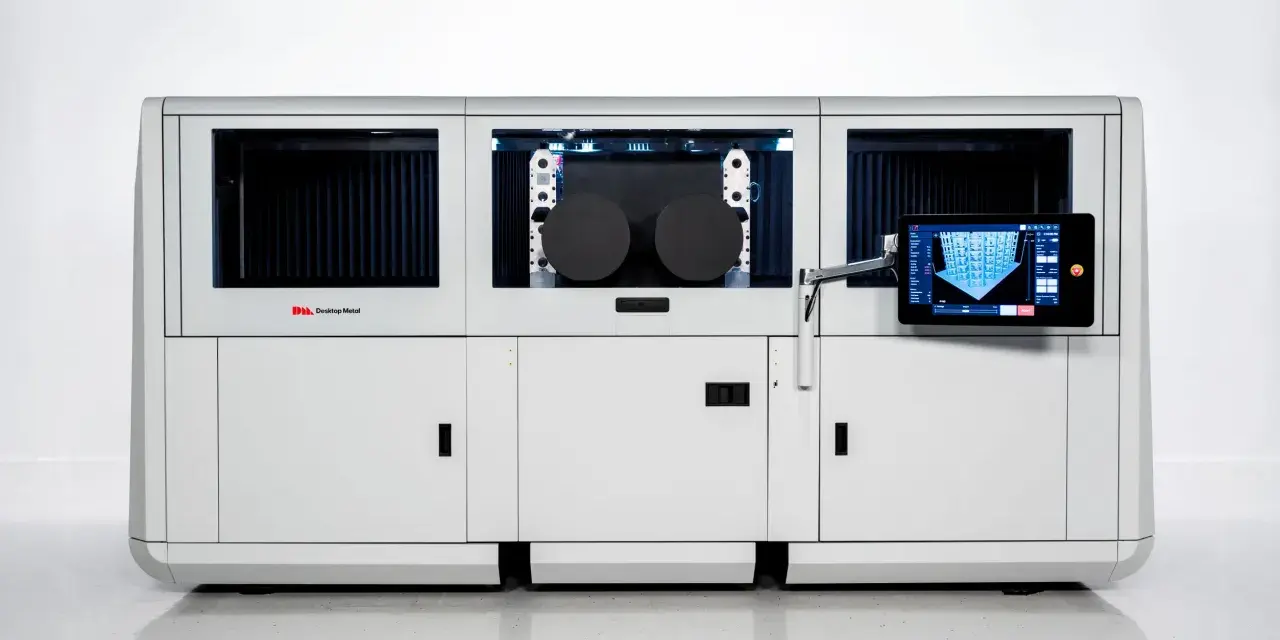

Jak działa druk ze spoiwem i kiedy ma sens
Ja patrzę na ten proces przede wszystkim jako na metodę łączenia ziaren proszku bez topienia całego materiału. Głowica drukująca nanosi lepiszcze tylko tam, gdzie w danym przekroju ma powstać geometria części, a reszta proszku działa jak naturalne podparcie. To właśnie dlatego technologia dobrze radzi sobie z detalami, których nie da się sensownie wykonać klasycznie, albo których produkcja narzędziowa byłaby po prostu zbyt droga i zbyt wolna.
Najważniejsza konsekwencja jest jednak taka, że „wydruk” nie jest jeszcze gotowym produktem. W metalu powstaje najpierw zielony detal, czyli kruchy element zlepiony spoiwem, a dopiero potem przychodzi utwardzanie, odspajanie nadmiaru proszku i spiekanie. Jeśli ktoś oczekuje części gotowej prosto z maszyny, ta technologia szybko rozczaruje. Jeśli natomiast celem jest szybka produkcja seryjna lub złożona geometria bez podpór, zaczyna mieć bardzo dobry sens.
W praktyce najlepsze zastosowania pojawiają się tam, gdzie ważniejsze od „idealnie od razu” są: czas, powtarzalność i koszt oprzyrządowania. Z tego powodu warto najpierw zobaczyć, jak dokładnie przebiega cały cykl, bo to właśnie kolejne etapy decydują o sukcesie.

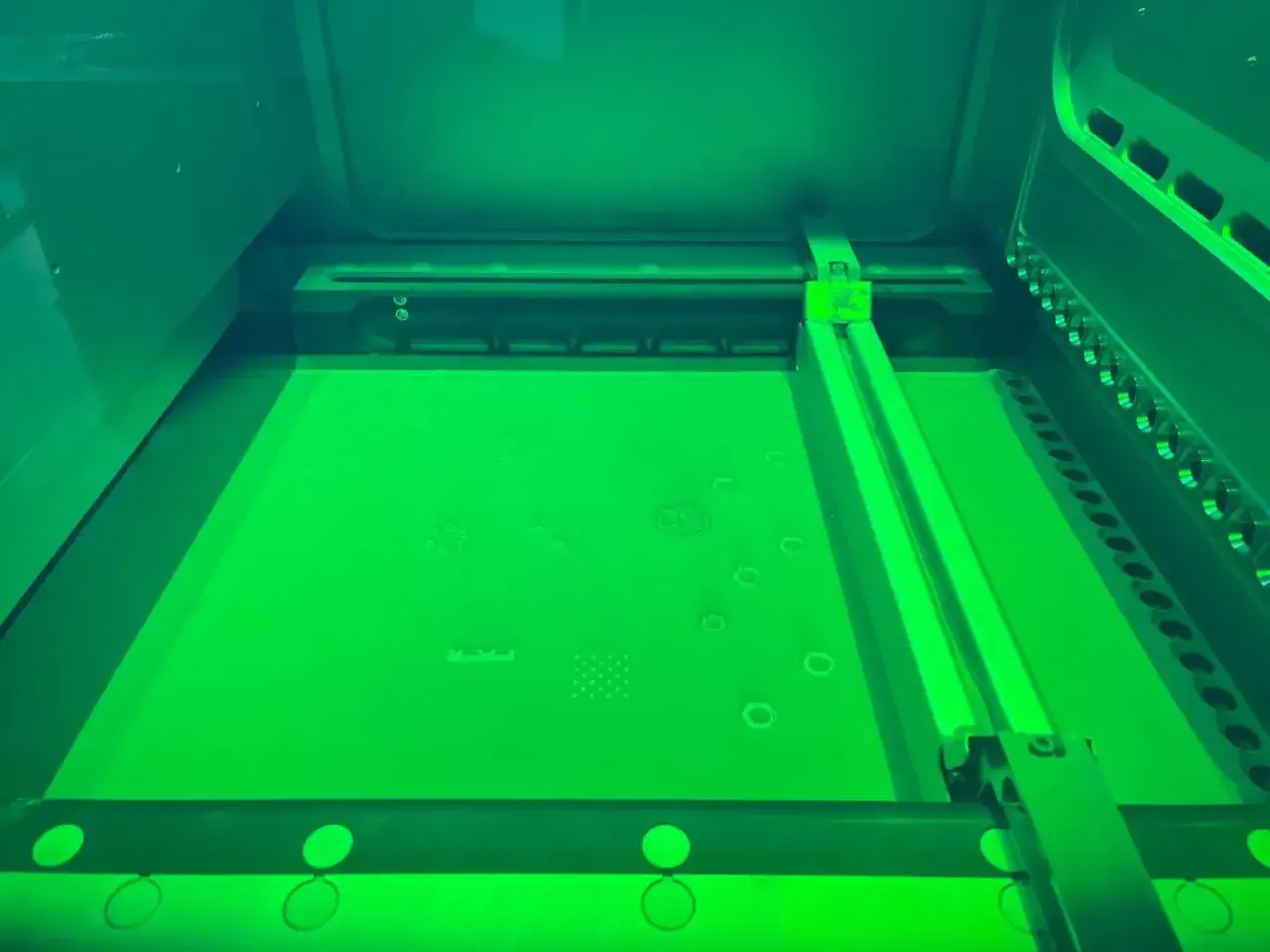

Jak wygląda proces od proszku do gotowego detalu
- Rozprowadzenie cienkiej warstwy proszku - mechaniczny rozprowadzacz, czyli recoater, nanosi równą warstwę materiału na obszar roboczy.
- Selektywne dozowanie spoiwa - głowica drukująca nakłada krople lepiszcza tylko w miejscach, które mają tworzyć przekrój elementu.
- Powtarzanie warstw - platforma obniża się o grubość kolejnej warstwy, a proces powtarza się aż do zakończenia budowy.
- Utwardzanie - zielony detal jest wzmacniany, aby można go było bezpiecznie przenieść do kolejnych operacji.
- Odspajanie proszku - usuwa się luźny materiał z powierzchni i wnętrza kanałów, otworów oraz pustek technologicznych.
- Spiekanie - w przypadku metali detal trafia do pieca, gdzie cząstki łączą się w zwartą strukturę.
- Infiltracja lub wykończenie - w zależności od materiału i wymagań można dodać kolejne etapy poprawiające gęstość, własności lub wygląd powierzchni.
W materiałach HP dla stali nierdzewnej pojawia się skurcz rzędu 18-20% w każdym wymiarze podczas spiekania, a uzyskana gęstość może dochodzić nawet do 98%. To dobrze pokazuje, dlaczego ten proces wymaga korekt wymiarowych już na etapie CAD i dlaczego metrologia po spiekaniu nie jest dodatkiem, tylko częścią produkcji. Z kolei sama zaleta jest bardzo konkretna: drukuje się całą warstwę naraz, a nie punkt po punkcie, więc tempo budowy potrafi być wyraźnie wyższe niż w metodach laserowych. To prowadzi wprost do kolejnego pytania: z jakich materiałów tę technologię korzysta najczęściej i po co właściwie sięga się po nią w praktyce?
Jakie materiały i zastosowania dominują
Największą dojrzałość widać dziś w trzech obszarach: piasku, metalach i ceramice. To nie znaczy, że wszędzie rezultat jest równie łatwy do przewidzenia. Wręcz przeciwnie - każda z tych grup wymaga innego spojrzenia na spoiwo, obróbkę końcową i tolerancje. Właśnie dlatego ja nie traktuję tej technologii jako jednego uniwersalnego procesu, tylko jako rodzinę zastosowań opartych na tym samym mechanizmie.
| Materiał | Co zwykle powstaje | Dlaczego to działa | Na co uważać |
|---|---|---|---|
| Piasek | Formy i rdzenie odlewnicze | Pozwala tworzyć skomplikowane kanały i wnęki bez tradycyjnego oprzyrządowania | To etap pośredni, który i tak kończy się odlewaniem |
| Metale | Części użytkowe, półprodukty, elementy małoseryjne | Wysoka wydajność przy całych warstwach i brak podpór | Skurcz, spiekanie, kontrola atmosfery i dokładność depowderingu |
| Ceramika | Elementy odporne termicznie, specjalne komponenty techniczne | Przydatna tam, gdzie liczy się odporność cieplna lub chemiczna | Kruchość i wymagające procesy końcowe |
Najdojrzalsze zastosowanie widzę nadal w odlewnictwie. Druk rdzeni i form piaskowych świetnie pokazuje, po co w ogóle powstała ta metoda: żeby skrócić czas przygotowania, uprościć geometrię kanałów i ograniczyć koszt oprzyrządowania. W metalach potencjał jest bardzo duży, ale rosną też wymagania. Jeśli końcowa część ma pracować pod obciążeniem, sama możliwość wydruku nie wystarczy - trzeba jeszcze dobrze opanować spiekanie, skurcz i kontrolę jakości. Kiedy już wiadomo, gdzie technologia się sprawdza, warto zestawić ją z alternatywami, bo dopiero wtedy widać jej realną przewagę.
Gdzie ta metoda wygrywa z SLS i drukiem laserowym
Najprościej ujmując: ta technologia wygrywa tam, gdzie liczy się szybkie budowanie całych warstw, niski koszt przygotowania i możliwość pracy bez podpór. Przegrywa natomiast wtedy, gdy potrzebujesz detalu gotowego po wyjęciu z maszyny, bardzo ostrej powierzchni albo ekstremalnie przewidywalnych własności bez dodatkowej obróbki. Ja zwykle porównuję ją z trzema rodzinami procesów, bo wtedy różnice są naprawdę czytelne.
| Proces | Największa przewaga | Najważniejsze ograniczenie | Kiedy jest lepszym wyborem |
|---|---|---|---|
| Druk ze spoiwem | Szybkość, brak podpór, dobre warunki dla serii i złożonej geometrii | Skurcz, spiekanie, depowdering i zwykle konieczna obróbka końcowa | Formy, rdzenie, serie metalowe, geometrie trudne do wykonania inaczej |
| SLS | Dojrzała technologia dla polimerów, dobre części funkcjonalne bez podpór | Nie rozwiązuje problemu metalowych detali i spiekania | Prototypy i krótkie serie z tworzyw |
| LPBF / DMLS | Wysoka gęstość i precyzja metalu | Wolniejszy proces, wyższy koszt i podpory | Części krytyczne, małe serie, wysoka dokładność |
| DED | Budowa dużych elementów i naprawy | Niższa dokładność i chropowatsza powierzchnia | Duże części, regeneracja, nadbudowa materiału |
W skrócie: jeśli celem jest wydajność produkcyjna, a nie tylko pojedynczy pokazowy detal, technologia spoiwowa potrafi być bardziej logicznym wyborem niż laser. Ale to nie koniec historii, bo nawet dobry proces można zepsuć złym projektem części.
Jak projektować części pod ten proces
Najczęstszy błąd, który widzę, to projektowanie pod wygląd wydruku, a nie pod depowoding, spiekanie i skurcz. W tej technologii geometria ma ogromne znaczenie, bo część po wydruku jest jeszcze krucha, a jej wnętrze musi dać się skutecznie oczyścić z proszku. Jeśli kanał nie ma jak się opróżnić, problem pojawia się dopiero po czasie - już na etapie utwardzania albo spiekania.
Geometria, która ułatwia depowdering
| Element projektu | Praktyczna wskazówka | Dlaczego to ważne |
|---|---|---|
| Otwory przelotowe | Dla średnic powyżej 2 mm zachowują się lepiej; przy 2 mm i mniej bezpiecznie liczyć głębokość do 4x średnicy | Ułatwia usuwanie proszku i zmniejsza ryzyko zapchania |
| Bardzo małe otwory | Przy otworach poniżej 0,75 mm ryzyko nieudanego depowderingu rośnie mocno | Takie detale często nie są stabilne w produkcji |
| Kanały wewnętrzne | Unikać ostrych załamań i długich odcinków bez dostępu | Proszek musi mieć gdzie swobodnie wyjść |
| Naroża wewnętrzne | Promień większy niż 1 mm wyraźnie pomaga | Zmniejsza pękanie i odkształcenia podczas spiekania |
| Krawędzie ostre | Zakończyć je promieniem lub fazą co najmniej 0,5 mm | Chroni kruche fragmenty przed wyszczerbieniem |
Przeczytaj również: FFF w druku 3D - co to jest i kiedy warto je wybrać
Skurcz, tolerancje i wykończenie
W literaturze i wytycznych producentów pojawiają się szerokie granice grubości ścianek, od 0,3 do 20 mm, ale ja traktuję taki zakres raczej jako sygnał, jak bardzo zależny od platformy jest ten proces, a nie jako bezpieczną regułę projektową. Dużo ważniejsze jest to, by od początku uwzględnić skalę skurczu, wykonać próbki materiałowe i przewidzieć obróbkę końcową. Nawet jeśli detal wychodzi z pieca bardzo dobry, zwykle i tak trzeba liczyć się z docieraniem, frezowaniem powierzchni bazowych albo innym wykańczaniem miejsc krytycznych wymiarowo.
Z mojego punktu widzenia drugi kluczowy temat to grubość i smukłość elementów. Długie, cienkie i mocno wysmukłe fragmenty zachowują się gorzej niż masywniejsze bryły, bo łatwiej się deformują podczas spiekania. Jeśli więc projekt ma cienkie ścianki, wąskie żebra albo długie wsporniki, trzeba je analizować razem z orientacją w komorze i sposobem oczyszczania proszku. To właśnie na tym etapie wychodzi, czy detal jest naprawdę przygotowany pod produkcję, czy tylko dobrze wygląda na renderze. Dopiero po zestawieniu z kosztami i logistyką widać, czy technologia rzeczywiście ma sens biznesowy.
Gdzie opłaca się inwestować, a gdzie lepiej wybrać inną technologię
Ja oceniam opłacalność tej metody przez pryzmat całego łańcucha, nie samej drukarki. Trzeba doliczyć piec, kontrolę jakości, czas schnięcia lub utwardzania, a w metalach także ryzyko korekt po spiekaniu. Mimo to bilans bywa bardzo dobry, jeśli produkcja ma charakter seryjny, geometria jest trudna, a każda zmiana konstrukcji oszczędza miesiące pracy nad oprzyrządowaniem.
- Warto rozważyć tę technologię, gdy chcesz szybko przejść od projektu do części i nie chcesz inwestować w kosztowne formy lub narzędzia.
- Warto ją testować, gdy geometria zawiera kanały, wnęki, podcięcia lub inne cechy trudne dla obróbki skrawaniem.
- Warto ją stosować, gdy potrzebujesz wielu identycznych elementów i masz już proces po stronie spiekania lub odlewania.
- Lepiej wybrać inną metodę, gdy detal musi być gotowy od razu po wydruku i ma bardzo ciasne tolerancje bez dalszej obróbki.
- Lepiej uważać, gdy projekt ma bardzo cienkie, długie i delikatne elementy, bo ryzyko deformacji i uszkodzeń rośnie.
W praktyce największą różnicę robi nie sama drukarka, ale to, czy zespół potrafi zbudować powtarzalny proces postprocessingu. Jeśli masz kontrolę nad materiałem, piecem i kontrolą wymiarową, technologia może dać bardzo ciekawy koszt jednostkowy przy większej skali. Jeśli nie masz tych kompetencji, łatwo uzyskać ładny wydruk, ale słaby wyrób. Na koniec zostaje szybki test decyzyjny, który pomaga odróżnić realną okazję od technologicznej ciekawostki.
Jak ocenić, czy to właściwy wybór dla twojego projektu
Przed wdrożeniem zadaję sobie pięć prostych pytań. Jeśli na większość odpowiedź brzmi „tak”, wtedy warto iść w próbki technologiczne, a nie tylko w analizę teoretyczną.
- Czy geometria naprawdę korzysta na produkcji bez podpór?
- Czy akceptujesz, że finalny detal powstanie dopiero po obróbce cieplnej lub infiltracji?
- Czy masz miejsce i kompetencje do depowderingu oraz kontroli wymiarowej po spiekaniu?
- Czy skala produkcji uzasadnia przewagę nad klasycznym oprzyrządowaniem?
- Czy tolerancje i chropowatość są zgodne z tym, co ten proces realnie potrafi dać?
Jeśli projekt przechodzi ten test, to znak, że technologia spoiwowa może być nie tylko interesująca, ale po prostu rozsądna. Właśnie w takich przypadkach daje najlepszy efekt: kiedy łączy szybkość, swobodę projektowania i sensowną ekonomię produkcji, zamiast obiecywać cudowną część prosto z maszyny.
