Raft w druku 3D - kiedy warto go użyć zamiast brimu?

Gdy pierwszy kontakt modelu ze stołem jest słaby, cały wydruk zaczyna się od kompromisów. Raft, czyli warstwa pomocnicza drukowana pod modelem, potrafi wtedy wyraźnie poprawić adhezję i dać więcej marginesu na nierówną powierzchnię, trudniejszy materiał albo bardzo małą podstawę. W tym tekście pokazuję, kiedy takie rozwiązanie ma sens, jak je ustawić w slicerze i dlaczego czasem lepiej od razu wybrać brim zamiast budować większą podkładkę niż potrzeba.

Raft to nie „większy brim”, tylko osobna podstawa pod wydruk

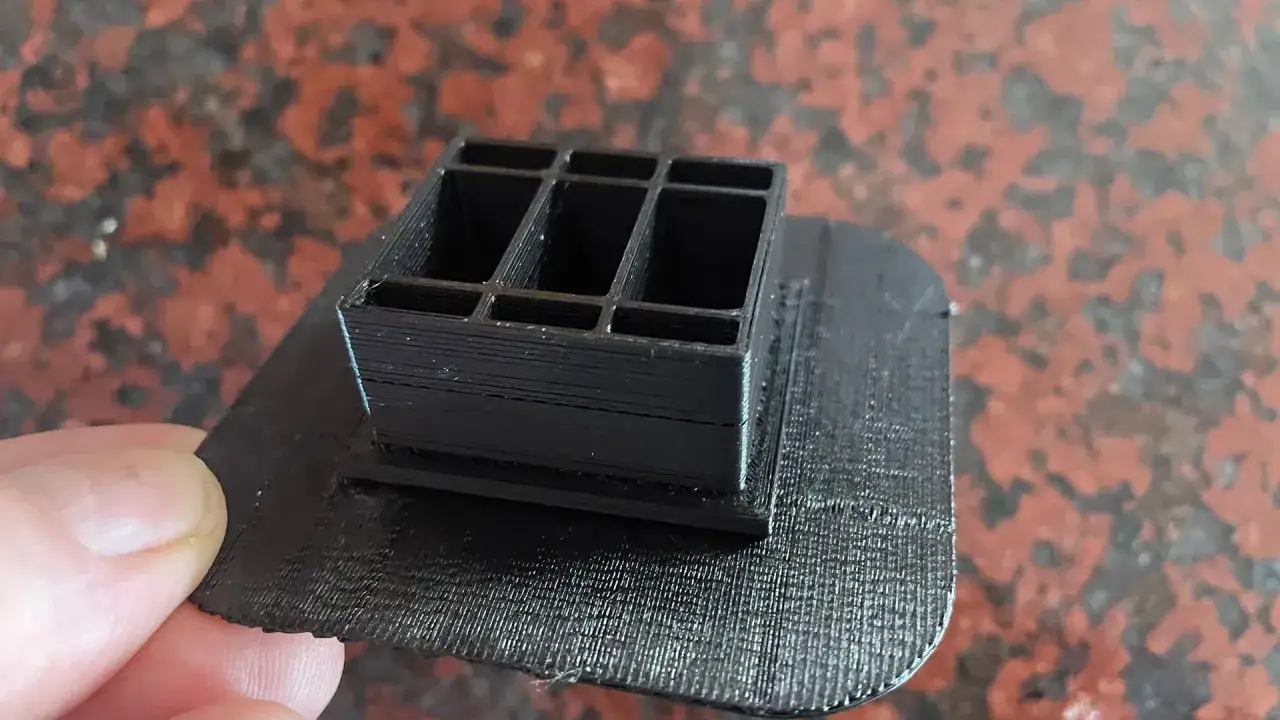

Raft działa inaczej niż zwykłe rozszerzenie pierwszej warstwy. To nie jest tylko szerszy obrys, ale kilka warstw pomocniczych drukowanych pod modelem, które tworzą stabilną bazę, a dopiero na niej powstaje właściwy obiekt. W dokumentacji Cura opisuje się go jako grubą siatkę z warstwą górną pomiędzy modelem a stołem, a w PrusaSlicer znajdziesz go jako zestaw parametrów typu raft layers, raft contact Z distance i raft expansion.

W praktyce ja traktuję raft jak narzędzie ratunkowe, a nie domyślne ustawienie. Działa dobrze tam, gdzie model ma mały kontakt z platformą albo startuje z geometrii, która trudno „łapie” stół. Zyskujesz większą tolerancję na drobne błędy, ale płacisz za to dodatkowym materiałem, czasem i gorszym spodem modelu niż przy bezpośrednim druku na stole. To ważny kompromis, bo raft pomaga tylko wtedy, gdy problemem rzeczywiście jest przyczepność, a nie coś zupełnie innego.

Jeśli druk ma stabilnie wystartować, trzeba najpierw zrozumieć, kiedy raft rozwiązuje problem, a kiedy tylko go maskuje. I tu dochodzimy do najważniejszego wyboru: raft, brim czy zwykły skirt.

Kiedy raft ma sens, a kiedy lepiej wybrać brim

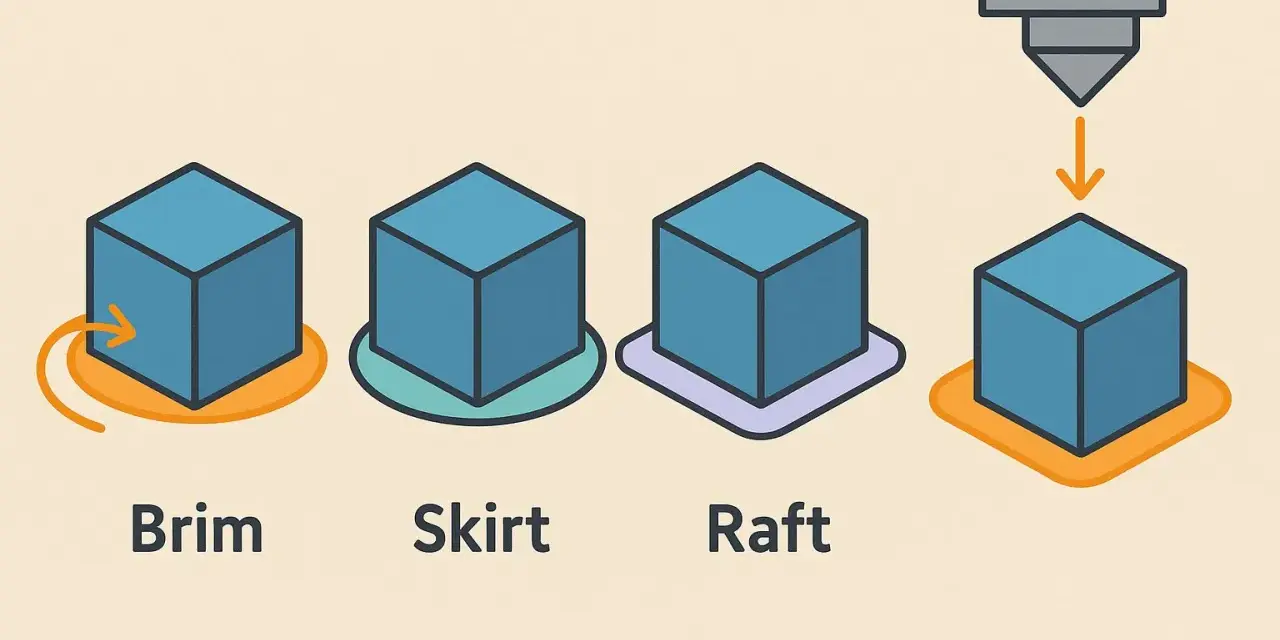

W serwisie drukarek 3D bardzo często widzę ten sam schemat: użytkownik włącza raft, choć wystarczyłby brim albo poprawa pierwszej warstwy. To zbyt kosztowna reakcja na zbyt mały problem. Brim zwiększa powierzchnię styku pierwszej warstwy, skirt tylko stabilizuje przepływ filamentu, a raft buduje osobną platformę pod modelem. Każde z tych rozwiązań ma inne zadanie.

W dokumentacji PrusaSlicer brim jest polecany zwłaszcza przy wysokich elementach z małą podstawą oraz przy wielu drobnych modelach na jednym stole. To dobry punkt wyjścia, bo w wielu sytuacjach da się zatrzymać na 3 mm brimu i nie komplikować projektu bardziej niż trzeba. Ja zwykle zaczynam właśnie od brim, a raft uruchamiam dopiero wtedy, gdy mam mocny sygnał, że sama pierwsza warstwa nie wystarczy.

Raft ma sens także wtedy, gdy drukujesz z materiałów bardziej podatnych na warping, na przykład z ABS lub ASA, albo gdy stół ma mikronierówności, których nie opłaca się już gonić samym Z-offsetem. Z drugiej strony przy PLA, które zwykle dobrze współpracuje z poprawnie ustawioną powierzchnią roboczą, raft często jest po prostu nadmiarowy. I to jest dobra granica myślenia: jeśli brim ma dużą szansę zadziałać, raft bywa zbędny. Jeśli jednak model odkleja się już na starcie, trzeba sięgnąć po cięższe narzędzie.

Skoro wybór jest jasny, warto przejść do tego, co naprawdę robi różnicę w slicerze. Sam przycisk „raft on” nie wystarczy, jeśli parametry są przypadkowe.

Jak ustawić raft w slicerze, żeby działał przewidywalnie

jest prosta: raft ma być stabilny, ale nie może przyspawać modelu do swojej górnej warstwy. Dlatego ustawienia trzeba dobierać pod konkretny wydruk, a nie kopiować jeden profil do wszystkiego. W praktyce interesują mnie trzy rzeczy najbardziej: liczba warstw raftu, odstęp kontaktu Z i rozszerzenie w osi XY.

Jeśli używasz PrusaSlicer, w praktyce szukasz właśnie tych trzech miejsc: liczby warstw raftu, odstępu kontaktu i rozszerzenia. W Cura logika jest podobna, tylko nazwy pól bywają inne, więc zawsze sprawdzam podgląd warstw zamiast ufać samemu opisowi opcji. To podgląd pokazuje prawdę: czy raft ma sensowny margines, czy nie koliduje z modelem i czy rzeczywiście daje modelowi stabilną „platformę startową”.

Jest jeszcze jedna rzecz, o której łatwo zapomnieć. Raft nie powinien walczyć z innymi ustawieniami pierwszej warstwy. Jeśli masz zbyt szybki start, za wysoką temperaturę stołu albo źle ustawiony Z-offset, raft tylko odsłoni problem w trochę późniejszym momencie. Dlatego przy skomplikowanych wydrukach najpierw dopracowuję bazę, a dopiero potem dokładam raft.

To prowadzi do pytania, które w praktyce pojawia się najczęściej: przy jakich materiałach i modelach raft naprawdę daje przewagę, a przy jakich tylko zwiększa koszty.

Materiały i geometrie, w których raft naprawdę pomaga

Nie każdy filament reaguje na raft tak samo. Są materiały, które wybaczają więcej, i takie, które bardzo szybko pokazują każdą nierówność stołu albo niekonsekwencję temperatury. Ja najczęściej widzę największy sens raftu przy geometrii trudnej, a dopiero potem przy samym materiale.

• ABS i ASA - przy dużych elementach, ostrych narożnikach i skłonności do paczenia raft potrafi uratować start wydruku, choć równie ważne są stabilna temperatura otoczenia i ochrona przed przeciągiem.
• PETG - zwykle nie wymaga raftu, ale przy małej podstawie lub słabym stole może pomóc bardziej niż kolejna próba podkręcania temperatury.
• PLA - najczęściej wystarcza brim; raft włączam dopiero wtedy, gdy model jest bardzo wysoki, wąski albo podłoże jest wyraźnie problematyczne.
• PA, PC i inne wymagające materiały - tutaj raft bywa wsparciem, ale nie zastąpi stabilnego środowiska druku, dobrego stołu i poprawnych profili materiałowych.

Geometria jest równie ważna jak materiał. Modele wysokie, wąskie, z drobną stopą albo z małym punktem styku z platformą to klasyczni kandydaci do raftu. Podobnie elementy, które startują od cienkiego przekroju i dopiero wyżej „rozszerzają się” w pełniejszą bryłę. W takich przypadkach raft nie jest luksusem, tylko ubezpieczeniem od przewrócenia się modelu po kilku pierwszych warstwach.

Ważne jest jednak to, czego raft nie naprawia. Jeśli obiekt odkleja się, bo stół jest tłusty, powierzchnia zużyta albo chłodzenie jest zbyt agresywne, raft może co najwyżej odsunąć porażkę w czasie. W dokumentacji PrusaSlicer i Ultimaker te same problemy wracają pod różnymi nazwami: czysta powierzchnia, poprawny poziom stołu, stabilna temperatura, odpowiedni dobór helperów. Sama podkładka nie zastępuje podstaw.

To właśnie w takich sytuacjach zaczynają pojawiać się błędy, przez które użytkownik uznaje raft za „nieskuteczny”, choć problem leży gdzie indziej.

Najczęstsze błędy, przez które raft rozczarowuje

Największy błąd widzę wtedy, gdy ktoś traktuje raft jak uniwersalną łatkę na wszystko. To tak nie działa. Jeśli pierwsza warstwa jest źle ustawiona, raft nie poprawi kalibracji. Jeśli model ma złą orientację, żadne dodatkowe warstwy pod spodem nie zmienią fizyki wydruku. Jeśli problemem jest za wysoka temperatura otoczenia albo silny przeciąg, trzeba najpierw opanować środowisko.

• Zbyt mały odstęp kontaktu Z - model trzyma się raftu tak mocno, że spód wygląda gorzej niż powinien, a odrywanie kończy się szarpaniem.
• Zbyt duży odstęp - model zaczyna „pływać” na raftcie, a pierwsze warstwy na nim są mniej stabilne.
• Za duże rozszerzenie raftu - niepotrzebnie marnujesz materiał i wydłużasz druk, choć sam model nie potrzebuje aż tak szerokiej bazy.
• Włączanie raftu zamiast naprawy pierwszej warstwy - źle ustawiony Z-offset, brudny stół albo niepoprawne poziomowanie zostają nietknięte.
• Ignorowanie chłodzenia i warunków otoczenia - przy materiałach podatnych na warping to często ważniejsze niż sama podkładka.
• Używanie raftu tam, gdzie brim wystarcza - to najczęstsze przepłacanie za prosty efekt.

Jeśli mam być szczery, raft najczęściej przegrywa nie z technologią, tylko z wygodą. Łatwiej go włączyć niż poprawić powierzchnię, profil materiału i parametry startowe. Tyle że dobre ustawienie pierwszej warstwy procentuje przy każdym kolejnym wydruku, a raft daje tylko jednorazową ulgę. Właśnie dlatego wolę go traktować jak narzędzie precyzyjne, a nie domyślną protezę.

Gdy raft już się sprawdzi, warto jeszcze wiedzieć, jak go bezpiecznie usunąć i jak odczytać sygnały, że ustawienia nadal wymagają korekty. To oszczędza sporo nerwów przy demontażu.

Jak zdejmować raft i nie uszkodzić modelu

Najlepszy moment na zdejmowanie raftu przychodzi po całkowitym ostygnięciu stołu. Wtedy separacja zwykle przebiega czyściej niż na ciepło, a model mniej się odkształca. Ja zaczynam od narożnika i delikatnie pracuję palcami albo szczypcami, zamiast od razu iść nożem pod dużym kątem. Przy cienkich fragmentach to robi różnicę.

Jeśli raft odchodzi bardzo opornie, to zwykle znak, że odstęp Z jest zbyt mały albo interface jest zbyt agresywny. Jeśli z kolei model odpada od raftu jeszcze w trakcie druku, sygnał jest odwrotny: baza jest zbyt słaba, a trzeba ją wzmocnić albo zwiększyć kontakt między kolejnymi warstwami raftu. W obu przypadkach nie poprawiam problemu siłą. Poprawiam go ustawieniem.

Przy modelach, których spód ma zostać estetyczny, lepiej poświęcić kilka minut na dobranie parametrów niż później szlifować ślad po zbyt mocno związanym raftcie. To szczególnie ważne przy częściach funkcjonalnych, gdzie spodnia powierzchnia ma odpowiadać za montaż, przyleganie lub współpracę z innym elementem.

Zostało jeszcze krótkie, praktyczne domknięcie tematu, czyli co sprawdzić, zanim następnym razem znowu sięgniesz po tę opcję.

Co sprawdzić przed kolejnym wydrukiem z raftem

Jeśli raft ma faktycznie pomóc, traktuję go jako ostatni element większego łańcucha, a nie pierwszy odruch. Najpierw sprawdzam kalibrację stołu, czystość powierzchni i zachowanie pierwszej warstwy. Potem patrzę, czy wystarczy brim, bo w wielu przypadkach to on daje najlepszy stosunek efektu do kosztu. Dopiero kiedy model nadal jest niestabilny, włączam raft i ustawiam go możliwie oszczędnie.

• Jeśli model nie trzyma się stołu, popraw najpierw pierwszą warstwę, a nie tylko ustawienia raftu.
• Jeśli spód modelu wygląda źle po oderwaniu, zwiększ odstęp kontaktu Z.
• Jeśli raft jest zbyt delikatny, zwiększ liczbę warstw lub rozszerzenie w osi XY.
• Jeśli problem dotyczy tylko drobnej podstawy, rozważ brim, bo często wystarcza i zostawia mniej śladów.
• Jeśli wydruk nadal się paczy, wróć do temperatury, chłodzenia i warunków otoczenia, bo raft nie zastąpi kontroli procesu.

Raft jest sensowny wtedy, gdy daje modelowi stabilny start bez nadmiernego komplikowania całego procesu. Dobrze ustawiony działa cicho i skutecznie, źle ustawiony tylko przesuwa problem o kilka warstw wyżej. Ja korzystam z niego rzadko, ale kiedy sytuacja tego wymaga, wolę tę opcję od kolejnej nieudanej próby na gołym stole.
