Retrakcja w druku 3D to jeden z tych parametrów, które szybko pokazują różnicę między poprawnym profilem a profilem, który tylko „mniej więcej działa”. W praktyce chodzi o ograniczenie nitkowania, wyciekania i śladów po ruchach jałowych, ale bez przesady, bo zbyt agresywne cofanie filamentu potrafi samo stworzyć problem.
W tym tekście rozbijam temat na rzeczy, które naprawdę mają znaczenie: czym jest retrakcja, jak działa w slicerze, jak dobrać ją do drukarki i materiału oraz kiedy winny nie jest slicer, tylko serwisowy stan hotendu, ekstrudera albo samego filamentu.
Najważniejsze informacje o retrakcji, zanim wejdziesz w ustawienia
- Retrakcja to cofnięcie filamentu przed ruchem jałowym, żeby ograniczyć wyciekanie z dyszy.
- Najczęściej pomaga na nitkowanie, drobne krople i „wąsy” między elementami modelu.
- Za mała retrakcja zwiększa stringing, a za duża może powodować zacięcia, zużycie filamentu i problemy z podawaniem.
- W direct drive zwykle stosuje się krótsze wartości niż w układach Bowden, bo filament ma krótszą drogę do hotendu.
- Sama retrakcja nie naprawi wszystkiego: temperatura, wilgotny filament i stan hotendu często mają większy wpływ niż jeden suwak w slicerze.
- Najbezpieczniej zacząć od profilu producenta, a potem zmieniać tylko jeden parametr naraz.
Retrakcja co to jest i kiedy ma znaczenie
Retrakcja to krótkie cofnięcie filamentu do wnętrza hotendu przed przejazdem, podczas którego dysza nie drukuje. Dzięki temu materiał przestaje swobodnie wypływać z końcówki, więc między oddzielnymi fragmentami modelu nie powstają cienkie nitki ani kropelki plastiku.
To ustawienie ma znaczenie szczególnie przy modelach z wieloma wyspami, otworami, mostkami ruchów jałowych i szybkim przechodzeniem między ścianami. Jeśli drukujesz prosty klocek, różnica bywa niewielka. Jeśli jednak masz detal z wieloma przerwami w geometrii, retrakcja często decyduje o tym, czy wydruk po prostu jest poprawny, czy wymaga późniejszego czyszczenia nożykiem i opalarką.
W praktyce traktuję retrakcję jako część większego układu: działa razem z temperaturą, prędkością przejazdów, chłodzeniem, jakością filamentu i mechaniką ekstrudera. Sama nie rozwiązuje problemu, ale bez niej nawet dobry profil potrafi wyglądać gorzej, niż powinien. To prowadzi do pytania, gdzie dokładnie w slicerze ustawia się ten mechanizm.
Jak slicer steruje cofaniem filamentu podczas druku
W slicerze retrakcja nie jest jednym parametrem, tylko zestawem powiązanych ustawień. Najważniejsze z nich to długość cofnięcia, prędkość retrakcji, minimalny dystans ruchu, po którym retrakcja się uruchamia, oraz opcje dodatkowe, takie jak cofanie przy zmianie warstwy albo wipe, czyli krótkie „wytarcie” dyszy podczas ruchu.
Najważniejsza zasada: jeśli zmieniasz ustawienia, rób to po jednym parametrze i zapisuj efekt. W innym przypadku łatwo pomylić skutki temperatury z skutkami retrakcji. Zresztą nawet oficjalne materiały producentów sprowadzają się do tego samego: najpierw sprawdź profil bazowy, potem szukaj przyczyny stringingu w temperaturze, długości cofnięcia i prędkości.
| Ustawienie | Co robi | Co zwykle psuje, gdy jest źle dobrane |
|---|---|---|
| Długość retrakcji | Cofa filament na określoną odległość. | Za mała wartość daje nitki, za duża może prowadzić do zacięć lub cofania stopionego materiału w niebezpieczne miejsce. |
| Prędkość retrakcji | Określa, jak szybko filament jest cofany i podawany z powrotem. | Za niska nie ogranicza wyciekania, za wysoka może gubić kroki lub obciążać ekstruder. |
| Minimalny ruch po retrakcji | Decyduje, od jak długiego przejazdu slicer uruchomi cofnięcie. | Za duża wartość skraca czas druku, ale zwiększa ryzyko wyciekania i stringingu. |
| Retrakcja przy zmianie warstwy | Włącza cofanie podczas przejścia na kolejną warstwę. | Wyłączenie tego mechanizmu często zostawia drobne ślady i kłaczki na powierzchni. |
| Wipe / wycieranie | Przesuwa dyszę tak, by przy okazji ruchu zebrać nadmiar materiału. | Może poprawić czystość przejazdów, ale nie zastąpi poprawnej długości retrakcji. |
W praktyce warto też pamiętać o temperaturze dyszy. Według wskazówek Prusy, obniżenie temperatury o 5-10°C potrafi wyraźnie zmniejszyć nitkowanie, o ile nie zepsujesz przy tym przyczepności warstw. W PrusaSlicerze domyślny minimalny ruch po retrakcji to 1 mm, czyli naprawdę niewiele, więc ten parametr często jest ruszany bez potrzeby. To ważne, bo wielu użytkowników szuka ratunku wyłącznie w retrakcji, a problem leży po prostu w zbyt wysokiej temperaturze materiału.
Gdy już wiesz, co robi slicer, łatwiej przejść do sensownego strojenia zamiast zgadywać na ślepo.
Jak ustawiać retrakcję bez zgadywania
Ja zwykle zaczynam od profilu producenta i dopiero potem wykonuję krótki test. To najbezpieczniejsze podejście, bo profil bazowy uwzględnia konkretną drukarkę, ścieżkę filamentu i typ ekstrudera. Jeśli od razu przesadzisz z parametrami, możesz zrobić z dobrego ustawienia coś, co działa tylko na jednym konkretnym materiale.
- Włącz profil bazowy dla swojej drukarki i filamentu.
- Sprawdź, czy problemem naprawdę są nitki, a nie zbyt wysoka temperatura albo wilgotny filament.

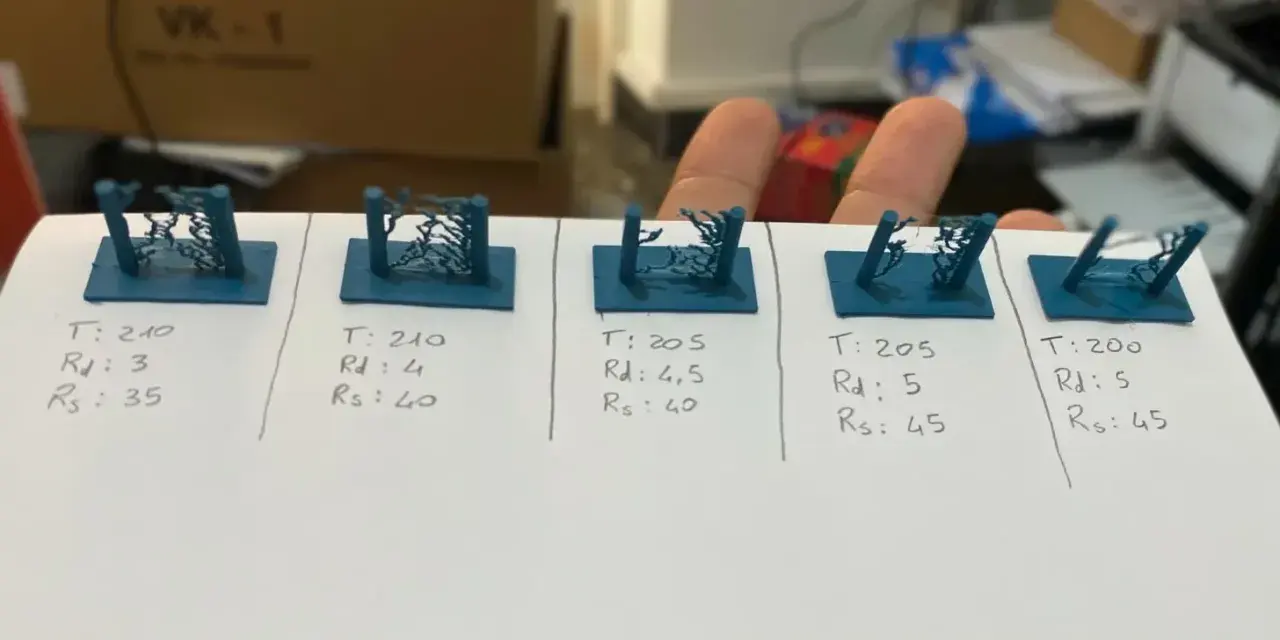

- Zrób test retrakcji na modelu typu tower albo na prostym modelu z wieloma przejazdami.
- Zmieniając ustawienie, modyfikuj tylko jeden parametr na raz.
- Po każdej zmianie obserwuj nie tylko nitki, ale też dźwięk ekstrudera, jakość podawania i obecność niedo-ekstruzji na początku ścieżki.
Jeśli drukujesz często PLA albo PETG, zwykle wystarcza niewielka korekta temperatury i krótkie dopracowanie długości cofania. Przy materiałach elastycznych sytuacja jest mniej wygodna: filament rozciąga się podczas cofania, więc zbyt długa retrakcja potrafi pogorszyć sprawę zamiast ją poprawić. W praktyce czasem lepiej zacząć od minimalnych wartości niż próbować „wyleczyć” stringing dużym cofnięciem.
Praktyczna reguła, którą stosuję: najpierw temperatura, potem retrakcja, potem dopiero drobne poprawki w prędkości przejazdów i opcjach typu wipe. Dzięki temu szybciej widać, co faktycznie działa. Następny krok to dopasowanie ustawień do konkretnej konstrukcji drukarki.
Direct drive i Bowden wymagają innych ustawień
Nie ma jednej dobrej retrakcji dla wszystkich drukarek, bo znaczenie ma konstrukcja układu podawania. W direct drive ekstruder siedzi blisko hotendu, więc filament ma krótszą drogę i zwykle potrzebuje mniejszego cofnięcia. W Bowdenie filament biegnie przez dłuższą rurkę PTFE, dlatego parametry są bardziej agresywne, ale też bardziej wrażliwe na źle dobraną długość.
| Układ | Co zwykle oznacza w praktyce | Ryzyko przy zbyt dużej retrakcji | Na co uważać najbardziej |
|---|---|---|---|
| Direct drive | Krótka droga filamentu do hotendu, zwykle mniejsze wartości cofania. | Możesz wciągnąć zbyt dużo stopionego materiału, co zwiększa ryzyko zatoru lub niestabilnego podawania. | Temperatura, stan dyszy i poprawna prędkość retrakcji. |
| Bowden | Dłuższy tor filamentu wymaga większej korekty, bo materiał ma więcej „luzu” do skompensowania. | Zbyt małe cofnięcie zostawi nitki, a zbyt duże wydłuży czas reakcji i może pogorszyć start kolejnej ścieżki. | Długość rurki PTFE, tarcie i stan prowadzenia filamentu. |
Praktyczny punkt odniesienia z dokumentacji Prusy jest prosty: w profilach dla MK2.5/S oraz MK3/S/+ długość retrakcji nie powinna przekraczać 2 mm, a w MINI/MINI+ wartość domyślna wynosi 3,2 mm, bo to układ Bowden. To dobrze pokazuje, jak bardzo konstrukcja wpływa na ustawienia. Nie ma sensu kopiować wartości z czyjegoś profilu bez sprawdzenia, jaki ma ekstruder i jak długi tor filamentu.
W przypadku elastycznych filamentów błąd jest jeszcze łatwiejszy: zbyt długa retrakcja może doprowadzić do zatkania dyszy albo zawinięcia materiału na zębatkach ekstrudera. Dlatego przy TPU i podobnych materiałach zwykle wolę mniejszy zakres korekt i dokładniejsze testy. A gdy ustawienia nadal nie dają efektu, trzeba spojrzeć na typowe błędy i ograniczenia samej metody.
Najczęstsze błędy, które wyglądają jak zła retrakcja
Wiele problemów przypisywanych retrakcji tak naprawdę wynika z temperatury, wilgoci albo stanu hotendu. To ważne, bo jeśli zmieniasz wyłącznie parametry w slicerze, a filament był źle przechowywany, będziesz kręcić się w kółko.
- Za wysoka temperatura dyszy - materiał staje się zbyt płynny i wypływa mimo cofania. Wtedy retrakcja pomaga tylko częściowo.
- Wilgotny filament - para wodna w materiale zwiększa nitkowanie i tworzy drobne bąbelki. Tego nie naprawi nawet najlepszy profil.
- Zabrudzona lub zużyta dysza - resztki materiału potrafią przyklejać się do zewnętrznej części końcówki i tworzyć „włosy” na wydruku.
- Zbyt długa retrakcja - zamiast poprawy pojawia się niestabilny start ścieżki, niedo-ekstruzja albo zator w gardzieli hotendu.
- Za szybka retrakcja - ekstruder gubi kroki, a filament nie cofa się tak, jak zakłada slicer.
- Zbyt duży minimalny ruch po retrakcji - slicer za rzadko uruchamia cofanie, więc problem wraca przy krótkich przejazdach.
W praktyce dobrze działa prosty test rozdzielający przyczyny: najpierw nowy, suchy filament o znanym pochodzeniu, potem poprawna temperatura z profilu, a dopiero później strojenie retrakcji. Jeśli w takim układzie nadal masz nitki, to sygnał, że trzeba przejść do serwisu drukarki, a nie tylko do kolejnej zmiany w slicerze.
Co sprawdzam w serwisie drukarki, gdy nitki nie znikają
Jeżeli korekty w slicerze nie dają efektu, szukam przyczyny w torze filamentu i hotendzie. Tu często wychodzą rzeczy mało spektakularne, ale bardzo konkretne: zabrudzona dysza, zużyta rurka PTFE, źle ustawiony docisk ekstrudera albo problem z chłodzeniem gardzieli.
W praktyce zwracam uwagę na kilka punktów:
- czy filament porusza się płynnie po całej trasie;
- czy końcówka PTFE nie jest zdeformowana przy wejściu do hotendu;
- czy zębatki ekstrudera nie są zapchane pyłem z filamentu;
- czy dysza nie ma osadów z poprzednich materiałów;
- czy wentylator chłodzący hotend działa poprawnie;
- czy spool nie stawia oporu i nie szarpie materiału podczas podawania.
Prusa zwraca uwagę, że zbyt długa retrakcja potrafi skończyć się nie tylko nitkowaniem, ale też zatorami i zawijaniem filamentu wokół radełek ekstrudera. To szczególnie ważne przy elastycznych materiałach i przy drukarkach, które mają dłuższy tor prowadzenia. Dlatego przy uporczywym problemie nie traktuję retrakcji jako jedynej dźwigni, tylko jako część diagnostyki całego układu.
Jeśli po czyszczeniu, wysuszeniu filamentu i sprawdzeniu hotendu nadal widzisz nitki, masz już niemal gotową odpowiedź: problem nie leży w jednym suwaku, tylko w kombinacji temperatury, mechaniki i ustawień przejazdów. I właśnie od takiego podejścia zaczyna się sensowne strojenie kolejnych wydruków.
Jaki punkt startowy stosuję przy nowym materiale
Przy nowym filamencie nie zaczynam od agresywnych zmian. Najpierw uruchamiam profil producenta, potem robię krótki test retrakcji i dopiero po nim poprawiam temperaturę o niewielki krok, zwykle o 5°C, jeśli widzę wyraźne stringing. To podejście jest wolniejsze niż losowe kręcenie ustawieniami, ale daje dużo czytelniejsze wyniki.
Jeśli miałbym sprowadzić cały temat do prostego schematu, brzmiałby on tak: najpierw sprawdź, czy drukarka i filament są w dobrej kondycji, potem dopasuj retrakcję do konstrukcji ekstrudera, a na końcu dopracuj szczegóły związane z ruchem jałowym. W większości przypadków to wystarcza, żeby zniknęły nitki, a wydruk przestał wyglądać na przypadkowo „postrzępiony”.
Retrakcja nie jest magicznym przełącznikiem, ale dobrze ustawiona potrafi zrobić dużą różnicę już po jednym teście. Jeśli poświęcisz chwilę na temperaturę, długość cofania i stan hotendu, slicer przestaje zgadywać, a zaczyna pracować na twoją korzyść.
