Nadmierne wytłaczanie w druku 3D potrafi zepsuć zarówno wygląd, jak i wymiary modelu: ściany puchną, rogi się rozlewają, a drobne detale znikają pod warstwą plastiku. Najczęściej problem zaczyna się od zbyt wysokiego przepływu, czyli over extrusion, ale równie często dokładają się do tego temperatura, zły profil slicera albo usterka w układzie podawania filamentu. W tym tekście pokazuję, jak rozpoznać objaw, co sprawdzić w pierwszej kolejności i kiedy korekta ustawień już nie wystarczy.
Najpierw sprawdź przepływ, temperaturę i mechanikę, zanim poprawisz cały profil
- Najczęściej winny jest zbyt wysoki flow albo źle skalibrowany ekstruder.
- Objawy to spuchnięte ściany, rozlane narożniki, nadmiar materiału na górnych warstwach i gorsza dokładność wymiarowa.
- Najbezpieczniejsza korekta zaczyna się od małych kroków: przepływ, temperatura, szerokość linii i prędkość.
- Jeśli test 100 mm pokazuje odchyłkę większą niż 1-2 mm, warto wrócić do kalibracji ekstrudera.
- Gdy problem wraca, często winny jest zużyty nozzle, częściowe przytkanie lub tarcie na ścieżce filamentu.

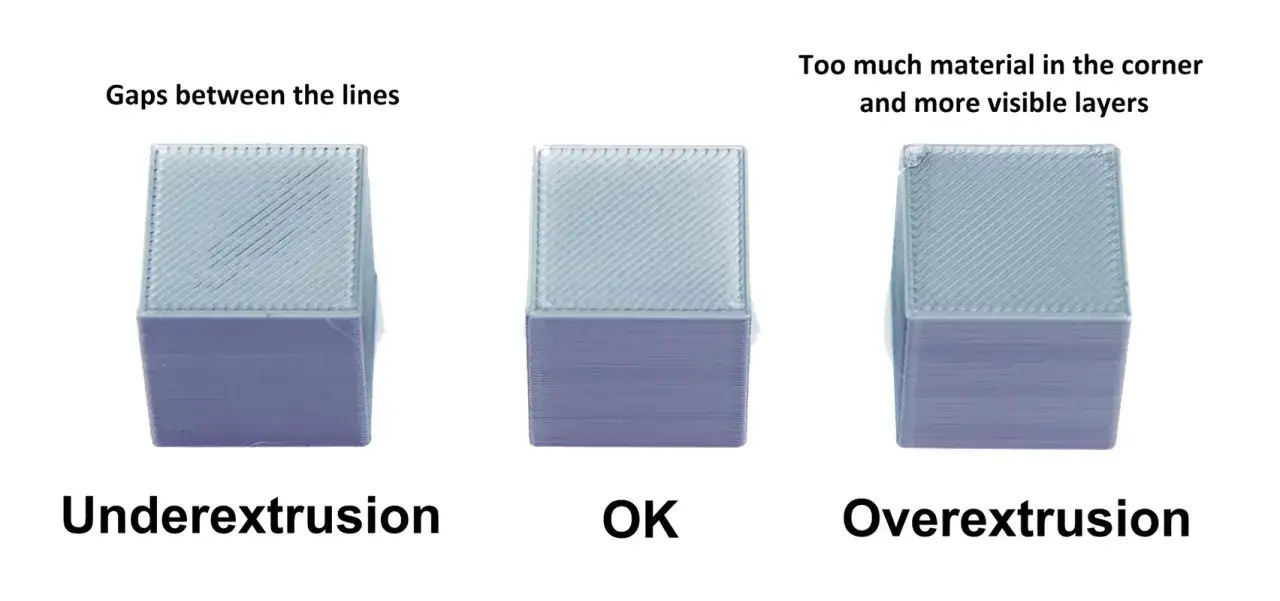

Po czym rozpoznaję, że materiału jest za dużo
Najpewniejszy sygnał to nie jeden brzydki detal, tylko powtarzalny zestaw objawów. W praktyce patrzę na ściany, narożniki, pierwszą warstwę i górne powierzchnie, bo tam nadmiar materiału wychodzi najszybciej.
| Objaw | Co zwykle widać | Najbardziej prawdopodobny trop |
|---|---|---|
| Spuchnięte ściany | Warstwy lekko wychodzą poza obrys, model robi się grubszy niż powinien | Za wysoki flow albo zbyt szeroka linia |
| Rozlane narożniki | Rogi są zaokrąglone, a nie ostre | Za wysoka temperatura, za duży przepływ lub za mała kontrola przyspieszeń |
| Ślady na pierwszej warstwie | Powierzchnia jest wyraźnie spłaszczona i „smarowana” | Zbyt niski Z-offset albo za mocne dociśnięcie stołu |
| Górne warstwy z nadlewkami | Na topie pojawiają się fale, grudki lub ścieranie dyszy o wydruk | Za wysoki flow, zbyt wysoka temperatura albo zbyt mało miejsca na zamknięcie warstwy |
| Stringing i gluty | Cienkie nitki między elementami, kropelki przy ruchach jałowych | Za wysoka temperatura lub za słaba kontrola retrakcji |
Ten obraz bywa mylący, bo podobny efekt daje też zły Z-offset albo przegrzana dysza. Ja zawsze sprawdzam powtarzalność: jeśli problem pojawia się na kilku modelach i znika po drobnej korekcie przepływu, źródło jest raczej w ustawieniach niż w geometrii projektu. To prowadzi prosto do pytania, skąd ten nadmiar materiału naprawdę się bierze.
Skąd bierze się nadmierne wytłaczanie w praktyce
Najczęściej winowajców jest kilku naraz, ale zwykle jeden z nich dominuje. W slicerze problem wywołuje zbyt wysoki przepływ, źle dobrana szerokość linii, przesadna temperatura i profil prędkości, który nie pasuje do konkretnego materiału. Po stronie sprzętu dochodzi kalibracja ekstrudera, tarcie filamentu, zużyta dysza i częściowe przytkanie hotendu.
- Flow ustawiony za wysoko - to najprostszy błąd, bo program „myśli”, że ma podać mniej materiału niż w rzeczywistości.
- Temperatura dyszy - im wyższa, tym łatwiej o zbyt płynny materiał i rozlewanie detali.
- Zła średnica filamentu w profilu - nawet niewielka różnica potrafi rozjechać ilość podawanego plastiku.
- Niedokładna kalibracja ekstrudera - jeśli mechanika podaje inne 100 mm niż oczekuje firmware, slicer nie uratuje wydruku.
- Zużyty nozzle - po materiałach ściernych otwór potrafi się powiększyć, a linia przestaje mieć nominalną szerokość.
- Tarcie na ścieżce filamentu - zbyt mocno dokręcony ekstruder, źle poprowadzona rurka PTFE lub brudny podajnik zaburzają równy ruch materiału.
W tej grupie nie ma jednej cudownej poprawki, dlatego nie zaczynam od losowego przeklikiwania profilu. Najpierw sprawdzam, czy problem dotyczy całego wydruku, tylko pierwszej warstwy, czy może wyłącznie rogów i topu. Od tego zależy, czy idę w slicer, czy już w serwis.
Jak diagnozuję problem krok po kroku
Jeśli mam ograniczyć ryzyko do minimum, idę zawsze tą samą ścieżką. Dzięki temu nie mieszam ze sobą korekty przepływu, temperatury i mechaniki, bo wtedy łatwo zgubić przyczynę.
- Sprawdzam, gdzie problem występuje - tylko pierwsza warstwa, całe ściany, czy top i narożniki.
- Drukuję prosty model testowy - najlepiej niewielką kostkę lub słup bez ozdobników, żeby zobaczyć zachowanie linii.
- Zmniejszam flow o 2-5% - to pierwszy ruch, jeśli wszystko wskazuje na zbyt duży przepływ.
- Obniżam temperaturę o 5-10°C - szczególnie przy PLA i PETG, gdy widać błyszczenie, nitkowanie albo rozlewanie detalu.
- Mierzę realny podawany odcinek filamentu - przy teście 100 mm odchyłka większa niż 1-2 mm sugeruje kalibrację ekstrudera.
- Oglądam ścieżkę filamentu - szukam oporów, zużytych zębów podajnika, pęknięć PTFE i zabrudzeń w hotendzie.
Wyjątek jest ważny: jeśli nadmiar materiału widać tylko na pierwszej warstwie, nie zaczynam od przepływu. Najpierw koryguję Z-offset i poziomowanie stołu, bo zbyt mocne dociśnięcie potrafi udawać klasyczne przeekstruzowanie. Po takim rozróżnieniu można już bez zgadywania wejść w same ustawienia slicera.
Jak koryguję ustawienia slicera, żeby nie stracić wymiarów
W slicerze zmieniam tylko to, co realnie wpływa na ilość i zachowanie materiału. Nazwy parametrów bywają różne - w jednych programach zobaczysz Flow, w innych Extrusion Multiplier albo Flow Ratio - ale sens jest ten sam. Ja wolę poprawiać po jednym parametrze i drukować mały test niż robić pół profilu naraz.
| Parametr | Od czego zaczynam | Na co uważać |
|---|---|---|
| Flow / Extrusion Multiplier | Zmniejszam o 2-5 punktów procentowych | Nie używam tego do maskowania problemów mechanicznych |
| Temperatura dyszy | Obniżam o 5-10°C od punktu wyjścia | Za niska temperatura da z kolei niedowytłaczanie i słabszą spójność warstw |
| Szerokość linii | Trzymam się wartości bliskiej średnicy dyszy; dla 0,4 mm zwykle startuję w okolicach 0,42-0,45 mm | Za szeroka linia szybko psuje detale i wymiar zewnętrzny |
| Prędkość i przyspieszenie | Obniżam o około 10-20% przy materiałach wymagających większej kontroli | Za wolny wydruk też bywa zdradliwy, bo podnosi temperaturę lokalnie i pogarsza top warstw |
| Retrakcja | Dopiero po opanowaniu podstawowego przepływu | To pomaga głównie na nitki i gluty, nie naprawia nadmiaru plastiku w ścianach |
| Z-offset i pierwsza warstwa | Reguluję małymi krokami, zwykle 0,02-0,05 mm | Tu łatwo przesadzić, więc zmieniam ustawienie ostrożnie |
Jeśli profil nadal się rozjeżdża, sięgam po materiałowy kontekst. PLA zwykle reaguje dobrze na umiarkowaną temperaturę i stabilny flow, PETG częściej „puszcza” zbyt dużo plastiku przy zbyt wysokiej temperaturze, a ABS i ASA mocniej zdradzają błędy przy narożnikach i topie. Zmiana materiału bez osobnego profilu to prosta droga do chaosu, dlatego po jednej dobrej korekcie warto przejść do tego, co sprawdzić w samej drukarce.
Kiedy winny jest serwis drukarki, a nie profil
Jeśli korekty slicera działają tylko częściowo albo efekt wraca po kilku wydrukach, traktuję to już jak temat serwisowy. Wtedy szukam przyczyny w układzie podawania, hotendzie i kalibracji mechanicznej, bo sam profil nie naprawi zużytej dyszy ani zapchanej ścieżki filamentu.
- Częściowo zatkana dysza - materiał wychodzi nierówno, czasem zbyt dużo, czasem zbyt mało; defekt nasila się przy wyższej temperaturze i dłuższych wydrukach.
- Zużyty nozzle - szczególnie po filamentach z włóknem węglowym, metalicznym albo świecącym; otwór zmienia geometrię, a ścieżka przestaje być przewidywalna.
- Źle ustawione E-steps lub rotation distance - jeśli test 100 mm nie daje oczekiwanego wyniku, warto wrócić do kalibracji ekstrudera i firmware.
- Luźny albo zbyt mocno dociśnięty podajnik - zbyt mały docisk powoduje poślizg, zbyt duży zwiększa opór i nierówne podawanie.
- Problem z rurką PTFE lub hotendem - szczelina, przypalenie albo nagromadzony osad potrafią zmienić zachowanie całego układu.
- Źle ustawiony Z-offset - jeśli tylko pierwsza warstwa wygląda jak rozlana, najpierw naprawiam kontakt z podłożem, a dopiero potem wracam do przepływu.
Przy tego typu usterkach często pomaga zwykłe czyszczenie i wymiana dyszy bardziej niż kolejne korekty w slicerze. To dobry moment, żeby zrobić porządek w notatkach i zbudować profil, który nie będzie wymagał pamiętania każdego niuansu z głowy.
Jak utrzymać stabilny profil po naprawie i nie wracać do tych samych błędów
Po naprawie zapisuję nie tylko końcowe wartości, ale też to, co zmieniłem po drodze. Najbardziej praktyczne są osobne profile dla PLA, PETG i materiałów z domieszkami, bo każdy z nich inaczej reaguje na temperaturę, chłodzenie i tempo podawania. W przeciwnym razie po kilku tygodniach znowu zaczyna się zgadywanie, od czego właściwie zaczęła się poprawna konfiguracja.
- Zapisz końcowy flow, temperaturę, retrakcję i prędkość dla konkretnej dyszy.
- Po zmianie nozzle powtórz kalibrację przepływu, bo nawet nowa dysza potrafi minimalnie zmienić zachowanie linii.
- Po zmianie filamentu zrób krótki test ścianek i pierwszej warstwy zamiast od razu drukować duży model.
- Oddziel profile dla materiałów standardowych i ściernych, żeby nie mieszać założeń między filamentami.
- Notuj objawy - rozlane narożniki, błyszczące ślady, nitki czy top z grudkami mówią więcej niż ogólny komentarz „drukuje źle”.
Jeżeli mam wskazać jedną rzecz, która daje najwięcej spokoju w praktyce, to właśnie dyscyplina profili i małych testów. Dobrze ustawiony slicer rozwiązuje większość problemów, ale dopiero sprawna mechanika i zapisane punkty odniesienia sprawiają, że drukarka przestaje zaskakiwać przy każdym nowym projekcie.
