Dobrze ustawiona drukarka 3D oszczędza filament, czas i nerwy, a różnica między wydrukiem „prawie dobrym” i stabilnym procesem zwykle zaczyna się od pierwszej warstwy. W praktyce kalibracja drukarki 3D to nie jeden przycisk, tylko kilka powiązanych ustawień: mechanika, stół, przepływ, temperatura, retrakcja i kompensacja ruchu. W tym tekście pokazuję, jak podejść do tego po kolei, żeby szybciej znaleźć źródło problemu i nie zgadywać na ślepo.
Kluczowe informacje, które robią największą różnicę
- Najpierw dopracuj pierwszą warstwę, bo bez niej reszta testów niewiele wnosi.
- Temperatura, przepływ i retrakcja wpływają na jakość wydruku mocniej, niż wielu początkujących zakłada.

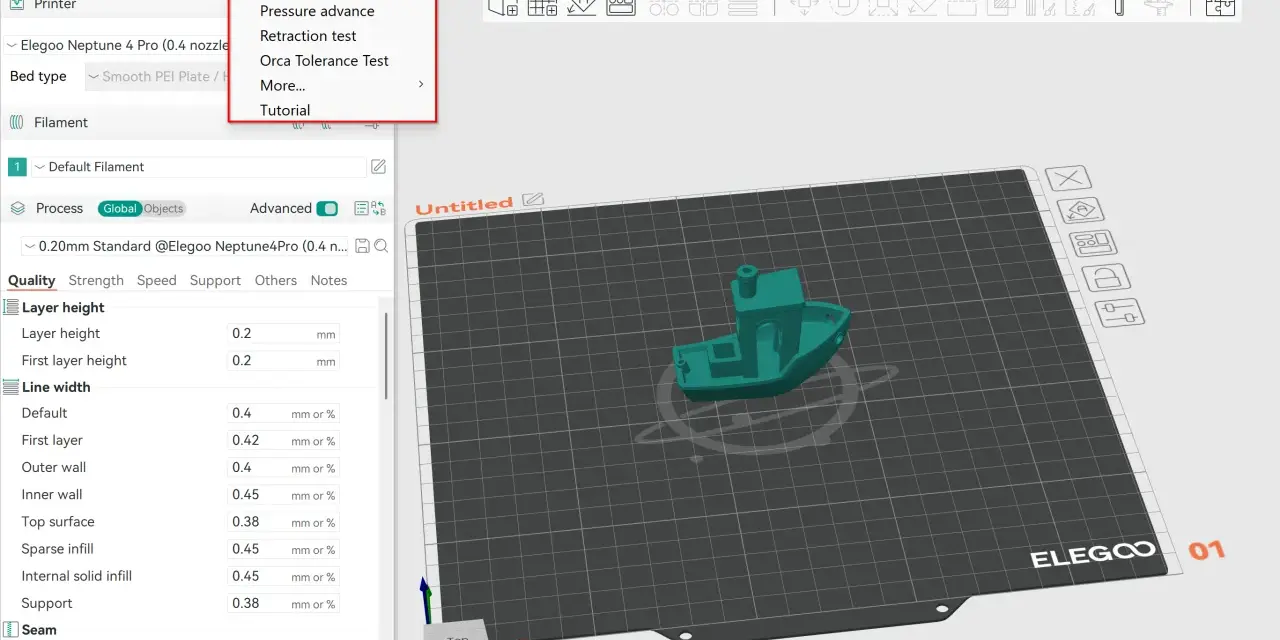

- Współczesne slicery często mają gotowe testy kalibracyjne, więc warto z nich korzystać zamiast tworzyć wszystko ręcznie.
- Nie poprawiaj kilku parametrów naraz, bo potem nie wiesz, co faktycznie zadziałało.
- Po wymianie dyszy, przeniesieniu drukarki albo większym serwisie część ustawień trzeba sprawdzić od nowa.
- Dobre profile warto zapisać osobno dla materiału, dyszy i typu stołu.
Największy efekt daje kolejność, a nie liczba testów
Ja traktuję kalibrację jak diagnozę, a nie jednorazowy rytuał. Najpierw sprawdzam, czy drukarka porusza się przewidywalnie, potem czy pierwsza warstwa trzyma się stołu, a dopiero później dotykam ustawień materiału w slicerze. Slicer to program, który zamienia model 3D na instrukcje ruchu i ekstruzji, więc jego profil ma sens dopiero wtedy, gdy sama maszyna nie wprowadza chaosu.
| Obszar | Co reguluje | Po co to robię |
|---|---|---|
| Geometria mechaniczna | Prostopadłość osi, napięcie pasów, stan prowadnic i dyszy | Żeby ruch był powtarzalny i nie rozjeżdżał warstw |
| Pierwsza warstwa | Odległość dyszy od stołu i równomierność powierzchni roboczej | Żeby wydruk się trzymał i nie odrywał w trakcie pracy |
| Przepływ i temperatura | Ilość topionego filamentu oraz temperaturę dyszy i stołu | Żeby ściany nie były zbyt chude, spłaszczone albo rozmyte |
| Retrakcja i pressure advance | Zachowanie filamentu przy przejazdach i hamowaniu głowicy | Żeby ograniczyć nitkowanie, gluty i nadmiar materiału na narożnikach |
| Input shaping | Rezonanse i drgania konstrukcji | Żeby wygładzić powierzchnie przy wyższych prędkościach |
Najgorszy błąd widzę wtedy, gdy ktoś poprawia jednocześnie temperaturę, przepływ i retrakcję. Po takiej zmianie nie wiadomo, co naprawdę pomogło. Gdy baza jest już spójna, dopiero wtedy ma sens strojenie parametrów materiału i przejście do pierwszego praktycznego etapu.
Najpierw ustaw bazę, czyli stół, dyszę i mechanikę

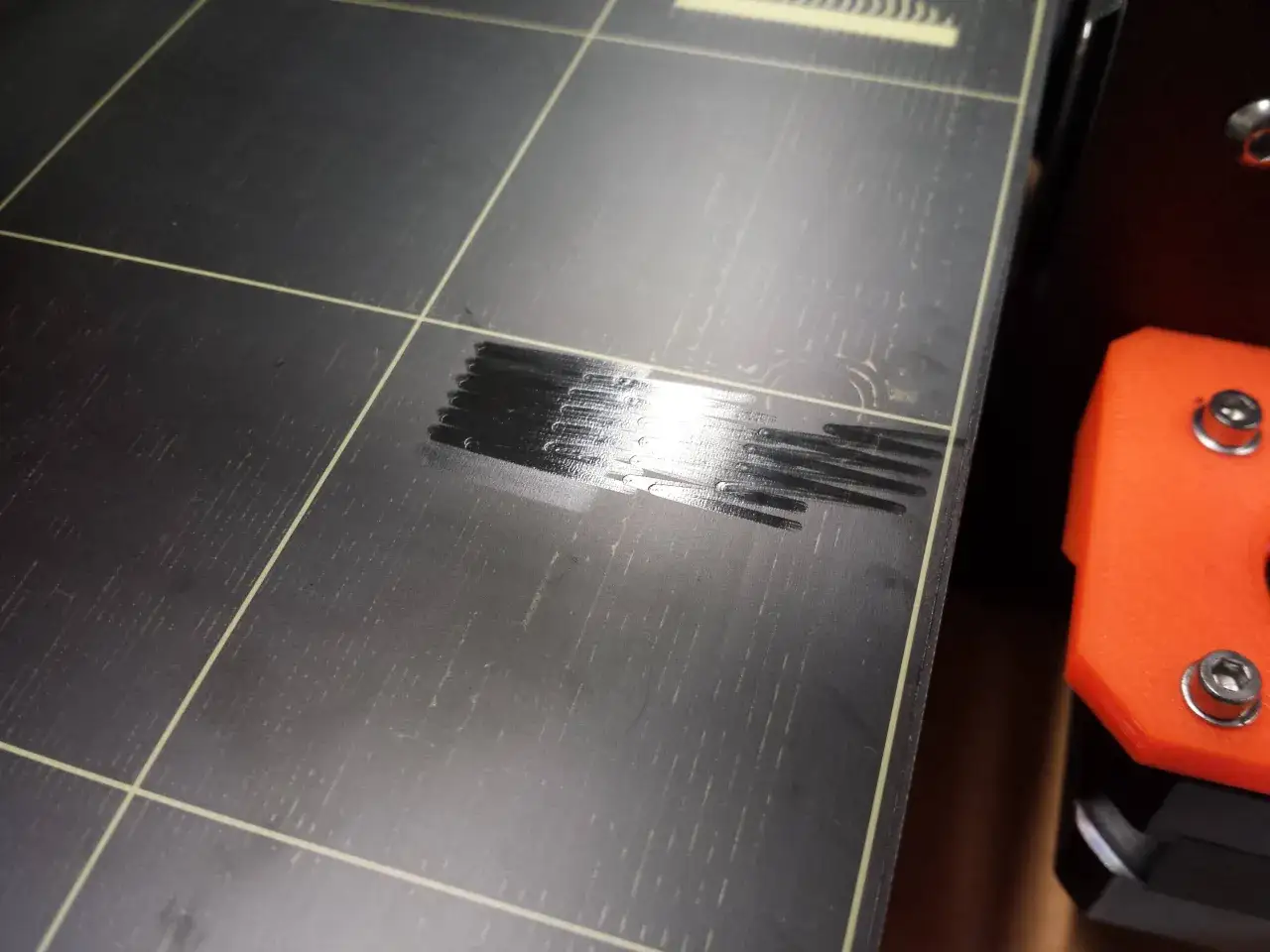

Jeśli pierwsza warstwa jest zła, reszta kalibracji zwykle idzie na skróty. Na tym etapie sprawdzam trzy rzeczy: czystość stołu, wysokość dyszy względem powierzchni i stan mechaniki. Dobrze ułożona pierwsza warstwa powinna być lekko spłaszczona, a nie rozsmarowana. W wielu profilach startem jest wysokość 0,20 mm, ale ważniejszy od samej liczby jest efekt wizualny i przyczepność.
- Odtłuść stół, najlepiej izopropanolem o stężeniu 90% lub wyższym, i nie zakładaj, że brud „nie robi różnicy”.
- Sprawdź, czy dysza nie jest za wysoko lub za nisko. Za wysoko daje okrągłą nitkę, za nisko może powodować zatykanie i uszkodzenia powierzchni.
- Jeśli drukarka ma mesh bed leveling, zacznij od standardowej siatki 3x3, a gęstość zwiększaj dopiero wtedy, gdy nadal widzisz nierówności. W praktyce 7x7 ma sens tylko wtedy, gdy 3x3 nie wystarcza.
- Na wspieranych maszynach korekta poziomu stołu bywa precyzyjna do +/- 100 µm, a nawet 20 µm potrafi zmienić zachowanie pierwszej warstwy.
- Po wymianie dyszy, zmianie osi, aktualizacji konstrukcji albo przeniesieniu drukarki wróć do kalibracji pierwszej warstwy.
- Nie ignoruj pasów i kół pasowych. Luźny pasek daje przesunięcia warstw, a nie „problem ze slicerem”.
W praktyce lubię zaczynać od oględzin: czy filament wychodzi równo, czy stół nie ma widocznych zabrudzeń i czy głowica nie zostawia śladów zbyt blisko powierzchni. Kiedy mechanika przestaje przeszkadzać, najwięcej dają ustawienia materiału w slicerze.
Parametry slicera, które najczęściej robią różnicę
Po stronie slicera najważniejsze są parametry, które wpływają na zachowanie tworzywa w dyszy i na ruch głowicy. Tu nie chodzi o „magiczne” profile, tylko o świadome dopasowanie ustawień do konkretnego filamentu, dyszy i prędkości druku. Jeśli robię to porządnie, zwykle widzę poprawę szybciej niż po samym kręceniu śrubami w maszynie.
| Parametr | Co robi | Gdy jest źle ustawiony | Jak to testuję |
|---|---|---|---|
| Temperatura dyszy | Wpływa na płynięcie i adhezję warstw | Nitkowanie, słabe łączenie warstw, zwisy albo przypalenia | Temperature tower i obserwacja mostów, overhangów oraz stringingu |
| Przepływ | Określa ilość wytłaczanego filamentu | Prześwity, nadmiar materiału, zbyt grube narożniki | Test przepływu i kontrola ścian oraz górnych powierzchni |
| Retrakcja | Cofa filament przy przejazdach bez druku | Włosy, kropki i gluty między elementami | Mały model z wieloma przejazdami i odcinkami jałowymi |
| Pressure advance | Kompensuje opóźnienie ciśnienia w dyszy | Nadmiar materiału na narożnikach albo ubytki po zmianie kierunku | Test narożników i reakcji na przyspieszenie |
| Chłodzenie i prędkość | Dają materiałowi czas na zastygnięcie | Opadanie mostów, rozmyte detale, słaba jakość drobnych elementów | Porównanie tej samej geometrii przy kilku prędkościach |
Do temperatury używam prostego testu typu temperature tower. Jeśli kilka zakresów wygląda podobnie, wybieram środek; przy szybszym druku zwykle skłaniam się ku górnej części dobrego zakresu. Przy przepływie nie szukam ekstremów: korekty najczęściej mieszczą się w okolicach 0,9-1,1, więc jeśli muszę wyjść daleko poza ten zakres, podejrzewam też inny problem, na przykład dyszę albo wilgotny filament. Gdy te parametry są już uporządkowane, dopiero wtedy testy zaczynają mówić prawdę o drukarce, a nie o przypadkowym profilu.
Jak układać testy kalibracyjne, żeby nie kręcić się w kółko
Nie lubię skakać po ustawieniach bez planu, bo wtedy każdy kolejny wydruk zaczyna przeczyć poprzedniemu. Najrozsądniej jest trzymać się jednej kolejności i zmieniać tylko jeden parametr na raz. W praktyce wygląda to tak:
- Wybieram jeden filament, jedną dyszę i jedną powierzchnię stołu, żeby nie mieszać zmiennych.
- Sprawdzam pierwszą warstwę i mechanikę, bo bez stabilnej bazy nie ma sensu iść dalej.
- Uruchamiam test temperatury, żeby znaleźć zakres pracy konkretnego materiału.
- Ustawiam przepływ, czyli ilość filamentu, jaką drukarka faktycznie podaje.
- Dopiero potem dopracowuję retrakcję, żeby ograniczyć nitkowanie i zanieczyszczenia na przejazdach.
- Na końcu zostawiam pressure advance i input shaping, bo to już poprawki na zachowanie przy ruchu, a nie na samą obecność materiału.
Jeśli drukarka ma akcelerometr, test rezonansów da się wykonać szybciej i dokładniej niż metodą „na oko”. Taki test warto powtarzać po zmianie miejsca, pasków, ramy, silników albo po większym serwisie mechanicznym. W praktyce traktuję go jako kalibrację, którą można powtórzyć raz na dłuższy czas, a nie przy każdej zmianie filamentu.
Gdy mam gotową kolejność, testy przestają być chaotyczne. Jeżeli mimo tego nadal coś się sypie, czas spojrzeć na sprzęt i warunki pracy, a nie tylko na sam profil w slicerze.
Kiedy problem nie leży w kalibracji
Nie każdy zły wydruk oznacza, że trzeba jeszcze raz grzebać w ustawieniach. Często winny jest element eksploatacyjny, stan filamentu albo warunki w pomieszczeniu. W takich sytuacjach kalibracja może maskować objaw, ale nie usuwa przyczyny.
| Objaw | Prawdopodobna przyczyna poza kalibracją | Co sprawdzam najpierw |
|---|---|---|
| Nitkowanie mimo korekty retrakcji | Wilgotny filament, zabrudzona dysza albo zbyt wysoka temperatura | Osuszenie materiału, czyszczenie dyszy, obniżenie temperatury testowo o kilka stopni |
| Przesunięcie warstw | Luźny pasek, źle osadzone koło pasowe, kolizja dyszy z wydrukiem | Napięcie pasków, docisk śrub, ślady uderzeń na modelu |
| Brak przyczepności tylko w jednym miejscu stołu | Krzywa powierzchnia, zabrudzenie albo lokalna nierówność | Czystość stołu, mesh bed leveling, ewentualnie korekta poziomu stołu |
| Temperatura faluje | Nieustabilizowany hotend, przeciąg, zbyt chłodne pomieszczenie | PID tuning, miejsce ustawienia drukarki i stabilność otoczenia |
| Narożniki wyglądają źle przy większej prędkości | Zbyt agresywne przyspieszenie, brak kompensacji ciśnienia, ograniczenia mechaniczne | Pressure advance, stan osi, prędkość i przyspieszenie |
| Mosty i zwisy wychodzą słabo | Słabe chłodzenie albo zbyt wysoka temperatura | Praca wentylatora, przepływ powietrza, dobór temperatury dla danego filamentu |
W takich przypadkach zaczynam od rzeczy prozaicznych: czy filament nie złapał wilgoci, czy dysza nie jest przytkana i czy stół został dobrze odtłuszczony. Stabilny hotend też ma znaczenie, dlatego przy problemach z temperaturą robię PID tuning na temperaturze, której używam najczęściej, zamiast zgadywać. Cała sztuka polega na tym, żeby nie leczyć objawu, kiedy źródło siedzi w zupełnie innym miejscu.
Kiedy odfiltruję awarie sprzętowe od ustawień slicera, zostaje ostatni krok: utrwalenie tego, co faktycznie zadziałało. To właśnie on oszczędza najwięcej czasu przy kolejnych wydrukach.
Co zapisać po udanej regulacji, żeby nie zaczynać od zera
Po udanej kalibracji zapisuję nie tylko sam profil filamentu, ale też kontekst: dyszę, typ stołu, temperatury, przepływ, retrakcję i ewentualne zmiany w pressure advance. Dzięki temu przy następnym wydruku nie wracam do punktu wyjścia. To szczególnie ważne, jeśli pracujesz na kilku materiałach albo często zmieniasz dysze.
- Zapisz osobne profile dla PLA, PETG, TPU i innych materiałów, bo każdy z nich zachowuje się inaczej.
- Rozdziel ustawienia dla różnych dysz, zwłaszcza jeśli przeskakujesz między 0,4 mm a większymi średnicami.
- Dodaj typ stołu do nazwy profilu, bo inna kalibracja sprawdzi się na gładkiej powierzchni, a inna na teksturowanej.
- Oznacz, kiedy robiłeś test, żeby po serwisie od razu wiedzieć, co warto powtórzyć.
- Po wymianie dyszy, większej ingerencji mechanicznej albo przeniesieniu drukarki wróć do pierwszej warstwy i mechaniki, a potem ponownie sprawdź przepływ.
- Input shaping warto odświeżyć po zmianach konstrukcyjnych i po dłuższym czasie pracy, a nie dopiero wtedy, gdy jakość wydruku już wyraźnie spadnie.
Najlepiej działa prosty schemat: najpierw pierwsza warstwa i mechanika, potem temperatura oraz przepływ, na końcu retrakcja i kompensacja ruchu. Gdy zapiszesz działające wartości osobno dla konkretnego filamentu, dyszy i stołu, kolejne wydruki stają się powtarzalne, a nie przypadkowe.
