Ekstruder co to tak naprawdę jest i dlaczego potrafi zadecydować o jakości całego wydruku? W praktyce to jeden z najważniejszych elementów drukarki 3D FDM/FFF, bo odpowiada za podanie filamentu w odpowiedniej ilości i z właściwą siłą. Poniżej rozkładam ten temat na części: od definicji i działania, przez ustawienia w slicerze, aż po serwis i typowe objawy awarii.
Najważniejsze fakty o ekstruderze w druku 3D
- Ekstruder to mechanizm podający filament, a hotend to część, która go topi.
- Wersja direct drive lepiej radzi sobie z elastycznymi materiałami, a Bowden odciąża głowicę i zmniejsza jej masę.
- W slicerze najważniejsze są: flow, extrusion multiplier, extrusion width i retraction.
- Problemy takie jak klikanie, ślizganie filamentu czy braki w warstwach zwykle wynikają z oporu w torze materiału, złej kalibracji albo zabrudzeń.
- Przy filamentach ściernych warto stosować hartowaną dyszę, a po wymianie materiału lub dyszy ponownie sprawdzić ustawienia.
Czym jest ekstruder i czego nie należy z nim mylić

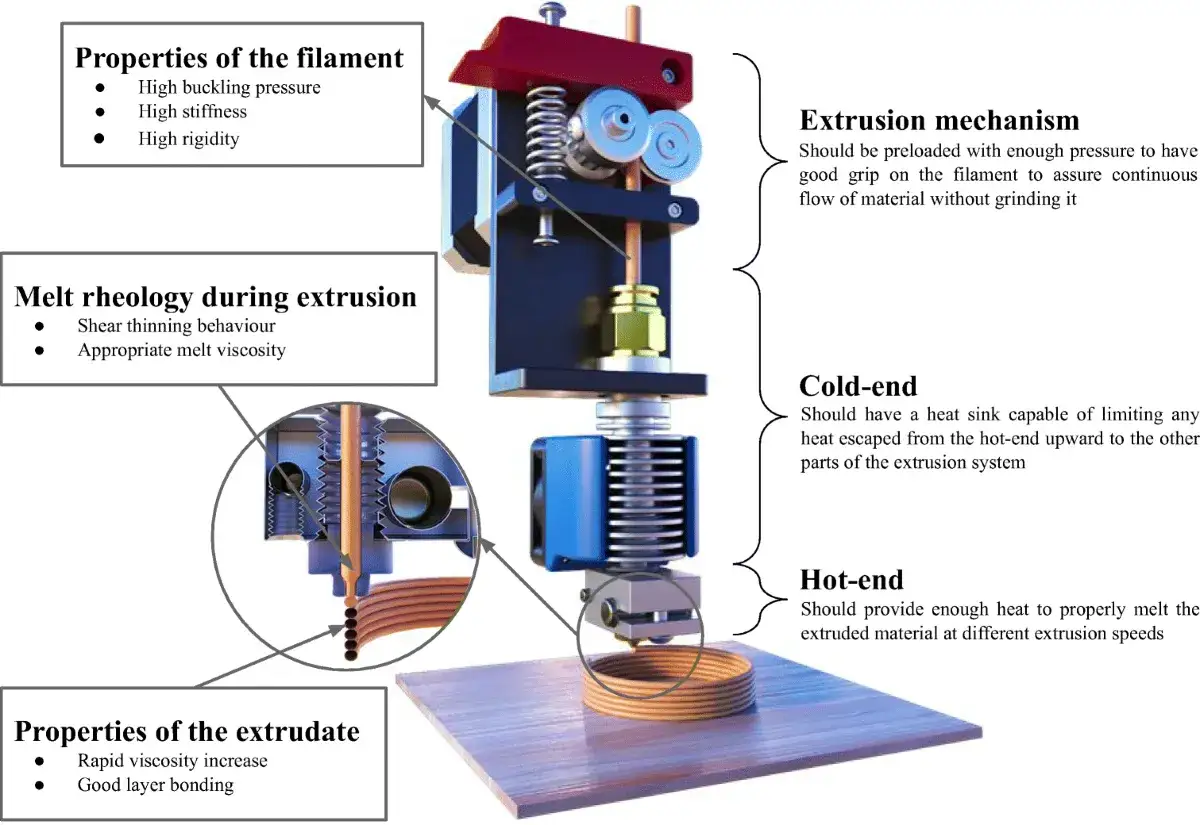

W drukarce 3D ekstruder to układ, który chwyta filament, przesuwa go i podaje do strefy topienia. To właśnie on decyduje, czy materiał trafia do dyszy płynnie, czy zaczyna się ślizgać, mielić albo zacinać. W codziennym języku wiele osób nazywa „ekstruderem” cały zespół przy głowicy, ale technicznie warto rozdzielić dwa elementy: ekstruder podaje filament, a hotend go rozgrzewa i przepycha przez dyszę.
To rozróżnienie ma znaczenie, bo przy diagnostyce łatwo pomylić źródło problemu. Gdy wydruk ma braki, winny nie zawsze jest sam mechanizm podawania materiału. Czasem problem siedzi w dyszy, w chłodzeniu hotendu albo w ustawieniach slicera, które wymuszają zbyt agresywny przepływ. Właśnie dlatego lubię patrzeć na ekstruder jako na część większego układu, a nie samotny podzespół.
Jeśli ktoś pyta o ekstruder w kontekście druku 3D, zwykle naprawdę chce wiedzieć, jak ten układ wpływa na jakość wydruku i co zrobić, gdy zaczyna sprawiać kłopoty. I to prowadzi wprost do tego, jak filament przechodzi przez drukarkę krok po kroku.
Jak filament trafia do dyszy krok po kroku
Ścieżka filamentu wygląda prosto tylko z daleka. W praktyce materiał przechodzi przez kilka punktów, z których każdy może dodać opór albo luz. Najpierw filament schodzi ze szpuli, potem trafia do zębatek ekstrudera, które go chwytają. Dalej, zależnie od konstrukcji, materiał idzie krótką drogą bezpośrednio do hotendu albo przechodzi przez rurkę PTFE w systemie Bowden.
W hotendzie filament trafia do strefy topienia, a potem jest przepychany przez dyszę i odkładany warstwa po warstwie. To oznacza, że nie tylko temperatura, ale też tarcie i długość toru filamentu wpływają na końcowy efekt. Im dłuższa i bardziej zakrzywiona droga, tym większa szansa na opory, szczególnie przy materiałach miękkich lub podatnych na wyginanie.
- Szpula musi rozwijać się płynnie, bez zacięć i skręceń.
- Zębatki ekstrudera muszą mieć odpowiedni docisk, ale nie mogą miażdżyć filamentu.
- Rurka PTFE albo krótki kanał podawania powinny prowadzić materiał bez dodatkowego tarcia.
- Hotend i dysza muszą nadążać z topieniem tyle materiału, ile wymaga slicer.
Jeżeli którykolwiek z tych punktów zawodzi, drukarka zaczyna nadrabiać siłą albo zwalnia jakość. To właśnie dlatego konstrukcja ekstrudera ma tak duży wpływ na wybór całej konfiguracji. Z tego miejsca łatwo przejść do porównania najważniejszych typów ekstruderów.
Rodzaje ekstruderów i kiedy każdy z nich ma sens

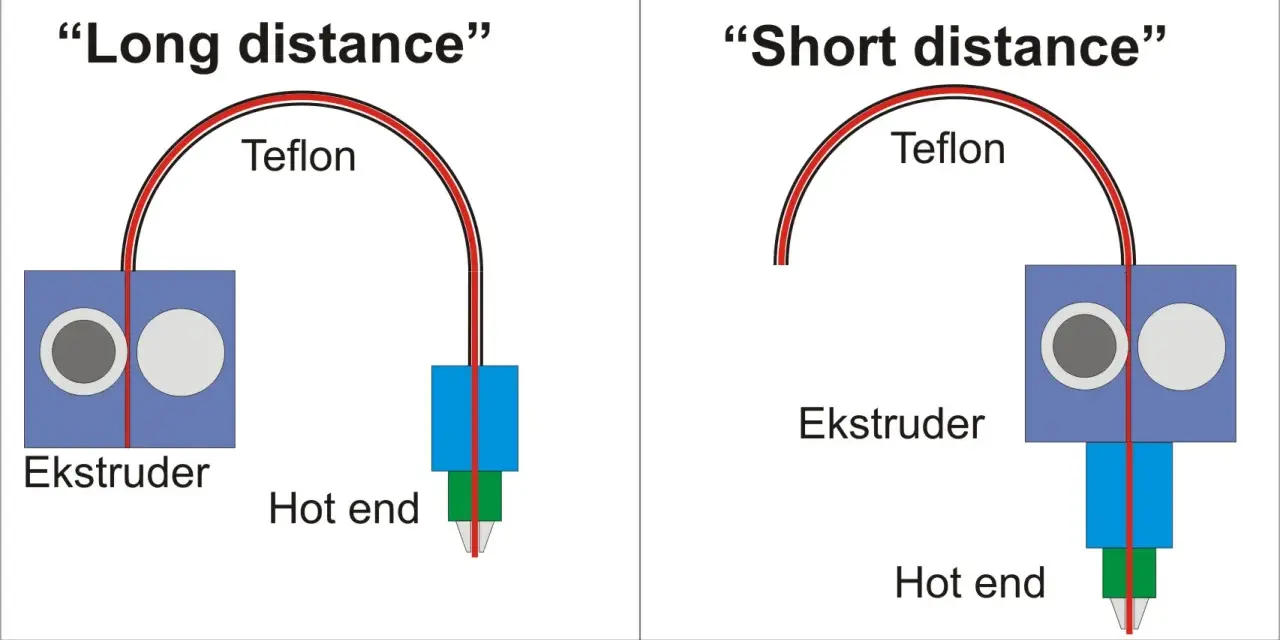

Najczęściej spotkasz dwa podejścia: direct drive i Bowden. W pierwszym silnik i mechanizm podający filament znajdują się blisko hotendu, zwykle bezpośrednio na głowicy. W drugim silnik jest zamontowany na ramie, a filament biegnie przez rurkę do głowicy. Każde rozwiązanie ma sens, ale nie w tych samych zastosowaniach.
| Typ | Co daje | Gdzie ma przewagę | Na co uważać |
|---|---|---|---|
| Direct drive | Krótsza droga filamentu, lepsza kontrola podawania | TPU, miękkie materiały, dokładna kontrola retrakcji | Większa masa głowicy, czasem wolniejsze ruchy przy dynamicznym druku |
| Bowden | Lżejsza głowica i mniejsza bezwładność ruchu | Szybsze przejazdy, prostsze odciążenie karetki | Większe tarcie i gorsza praca z elastycznymi filamentami |
W praktyce direct drive daje mi większy spokój, gdy drukuję elastyczne materiały albo gdy zależy mi na lepszej kontroli początku i końca ścieżki. Bowden nadal bywa dobrym wyborem, jeśli priorytetem są szybkość ruchu i lżejsza głowica, ale trzeba wtedy uważniej pilnować retrakcji i oporu w torze filamentu. Właśnie dlatego dobór typu ekstrudera powinien iść w parze z ustawieniami slicera, a nie być traktowany jako osobna decyzja.
To, co wybierzesz w konstrukcji, slicer tylko doprecyzuje. I tu zaczyna się część, w której większość użytkowników ma największy wpływ na efekt końcowy.
Jak slicer ustawia pracę ekstrudera

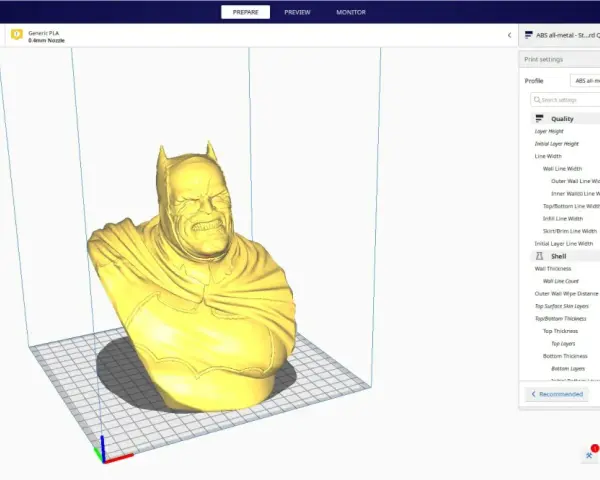

Slicer nie steruje ekstruderem „na oko”. To on wylicza, ile materiału ma zostać podane, z jaką szerokością ma być położona ścieżka i kiedy filament powinien się cofnąć. Dla jakości wydruku najważniejsze są cztery parametry: flow, extrusion multiplier, extrusion width i retraction. Jeżeli te ustawienia są źle dobrane, nawet dobry mechanicznie ekstruder nie uratuje wydruku.
| Ustawienie | Co zmienia | Praktyczna wskazówka |
|---|---|---|
| Flow / extrusion multiplier | Ilość filamentu podawaną do dyszy | Koryguj w małych krokach, zwykle po 1-2% |
| Extrusion width | Szerokość pojedynczej linii | Dobry punkt wyjścia to około 110% średnicy dyszy |
| First layer extrusion width | Docisk i przyczepność pierwszej warstwy | W praktyce często 120-140% średnicy dyszy |
| Retraction | Wycofanie filamentu podczas przejazdów | W direct drive zwykle krótsza niż w Bowdenie |
Ważna rzecz, o której wielu początkujących zapomina: extrusion multiplier i flow rate to w gruncie rzeczy ten sam obszar regulacji, tylko w różnych miejscach. Jeśli zmienisz jeden parametr, nie zakładaj, że drugi automatycznie się dopasuje. Ja zwykle zaczynam od profilu producenta, potem sprawdzam pierwszą warstwę, a dopiero później ruszam flow i retrakcję. Dzięki temu łatwiej odróżnić błąd ustawień od prawdziwej usterki mechanicznej.
Gdy slicer jest ustawiony poprawnie, a wydruk nadal wygląda źle, warto przejść do diagnostyki objawów. To oszczędza dużo czasu i pozwala uniknąć wymiany części „na ślepo”.
Jak rozpoznać typowe problemy z podawaniem filamentu
Problemy z ekstruzją często zaczynają się niewinnie: lekko chropowata warstwa, pojedyncze braki w ściance albo ciche klikanie. Jeśli jednak zignorujesz pierwsze sygnały, drukarka zacznie już wyraźnie tracić materiał. W praktyce objawy są dość charakterystyczne i zwykle prowadzą do kilku najczęstszych przyczyn.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Klikanie ekstrudera | Zbyt duży opór, zatkana ścieżka lub za wysoka prędkość podawania | Filament, dyszę, rurkę PTFE, napięcie docisku zębatek |
| Braki w warstwach | Underextrusion, zbyt niski flow, problem z hotendem | Kalibrację flow, temperaturę, stan dyszy i chłodzenie hotendu |
| Ścieranie filamentu przez zębatki | Za duży docisk albo zbyt duży opór na drodze materiału | Docisk idlera, stan kół zębatych, drożność toru filamentu |
| Nitkowanie i wycieki | Za mała lub za wolna retrakcja, za wysoka temperatura | Retraction, travel moves, temperaturę i ewentualnie wipe |
| Miękki, płaski lub „zduszony” filament | Zbyt wysoki opór w hotendzie lub uszkodzona ścieżka prowadzenia | Nozzle, PTFE, chłodzenie i stan samego materiału |
Jednego błędu nie lubię szczególnie: odruchowej wymiany dyszy przy każdym problemie z podawaniem. Zatkany hotend nie zawsze oznacza zatkaną dyszę, bo problem może leżeć też w PTFE, zabrudzonych zębatkach albo nieprawidłowym docisku ekstrudera. Jeśli poświęcisz pięć minut na obserwację objawu, zwykle oszczędzisz sobie godzin niepotrzebnego rozbierania drukarki.
Gdy już wiesz, co może być nie tak, sensownie przejść do serwisu. I tu wchodzą czynności, które naprawdę poprawiają stabilność pracy, zamiast tylko „na chwilę uciszać” problem.
Serwis ekstrudera, który faktycznie poprawia wydruki
Dobry serwis ekstrudera nie polega na losowym czyszczeniu wszystkiego po kolei. Najpierw sprawdzam, czy filament porusza się płynnie, czy zębatki nie są zalepione pyłem z tworzywa i czy docisk nie jest skrajnie za mocny albo za słaby. W wielu przypadkach to wystarcza, bo problem nie leży w elektronice, tylko w zwykłym oporze mechanicznym.
- Oczyść zębatki i tor filamentu - resztki tworzywa potrafią zmienić sposób chwytania materiału bardziej, niż się wydaje.
- Sprawdź napięcie docisku - za luźny ekstruder ślizga filament, za ciasny go miażdży.
- Zrób cold pull - to jeden z najprostszych sposobów na usunięcie części zatoru z hotendu.
- Skontroluj PTFE i połączenia - zużyta lub uszkodzona rurka potrafi blokować filament mimo sprawnej dyszy.
- Wymień dyszę na odpowiedni typ - przy filamentach z włóknem węglowym, szkłem albo metalem mosiądz zużywa się zbyt szybko.
- Po zmianie dyszy lub materiału ponownie skalibruj flow - nowa geometria i inny materiał potrafią zmienić zachowanie całego układu.
Przy specjalnych dyszach i twardszych materiałach często trzeba też podnieść temperaturę o kilka stopni, zwykle w zakresie około 5-10°C, bo stal zachowuje się inaczej niż mosiądz. Z drugiej strony wyższa temperatura może zwiększyć stringing, więc nie traktuję tego jako uniwersalnej poprawki, tylko jako punkt startowy do testów. Jeśli drukarka ma grzać mocno, a materiał jest wymagający, hotend i chłodzenie muszą być po prostu w dobrej formie.
Po takim serwisie łatwiej ocenić, czy problem był mechaniczny, czy tylko wynikał z profilu materiału. To prowadzi już do ostatniej rzeczy, na którą zwracam uwagę zanim uznam, że winny jest sam ekstruder.
Co sprawdzam, zanim uznam, że winny jest sam ekstruder
W praktyce nie zaczynam diagnozy od rozbierania głowicy. Najpierw patrzę na filament, profil w slicerze i warunki pracy drukarki. Materiał mógł po prostu zawilgotnieć, szpula mogła stawiać za duży opór albo profil został skopiowany z innej dyszy i teraz wszystko jest minimalnie rozjechane.
- Wilgotność filamentu - kruchy lub spieniony materiał zachowuje się gorzej i potrafi zakłócić podawanie.
- Dopasowanie materiału do konstrukcji - TPU zwykle łatwiej prowadzić w direct drive niż w Bowdenie.
- Stan dyszy - zużyta lub przytkana dysza potrafi wyglądać jak awaria ekstrudera.
- Prędkość druku - jeśli slicer żąda zbyt dużo materiału naraz, nawet dobry mechanizm podający zacznie się męczyć.
- Jeden parametr naraz - zmieniam flow, temperaturę albo retrakcję osobno, bo tylko wtedy wiem, co faktycznie zadziałało.
Jeżeli po tych krokach druk nadal wygląda źle, dopiero wtedy traktuję ekstruder jako głównego podejrzanego. W większości przypadków problem da się jednak znaleźć wcześniej, a dobrze ustawiony i zadbany układ podawania filamentu przekłada się na stabilniejszy wydruk, mniej strat materiału i mniej nerwowych przerw w pracy. W druku 3D to właśnie ten spokojny, powtarzalny przepływ robi największą różnicę.
