Figurka 3D udaje się wtedy, gdy od początku myśli się o niej jak o produkcie, a nie tylko o ładnym modelu na ekranie. Projektowanie figurek 3d ma sens dopiero wtedy, gdy forma, anatomia, skala i technologia druku są spójne. W praktyce chodzi o to, by postać dobrze czytała się z dystansu, miała sensowną pozę i nie rozsypywała się na etapie podpór, slicingu albo postprocessingu.
W tym artykule pokazuję cały proces: od wyboru referencji i blokoutu, przez dopracowanie detalu, aż po przygotowanie pliku do druku i wizualizacji. Dodałem też najczęstsze błędy, bo właśnie one najczęściej odróżniają model, który wygląda dobrze na renderze, od takiego, który faktycznie da się wydrukować.
Najważniejsze rzeczy, które trzeba ustawić zanim model trafi do druku
- Zacznij od sylwetki i proporcji. Jeśli postać nie działa w prostym obrysie, detale tego nie naprawią.
- Pracuj w blokach. Najpierw bryła, potem anatomia, a dopiero na końcu drobne detale i faktury.
- Dopasuj projekt do technologii. Żywica wybacza więcej detalu niż FDM, ale też szybciej pokazuje błędy w cienkich elementach.
- Myśl o podporach i podziale modelu. To, co da się narysować, nie zawsze da się bezproblemowo wydrukować.
- Wizualizacja to test jakości. Neutralny render często ujawnia braki szybciej niż sam widok siatki.
- Testuj wcześnie. Jeden próbny wariant oszczędza więcej czasu niż poprawianie całego modelu na końcu.
Na czym polega dobrze zaprojektowana figurka 3D
Ja zwykle rozdzielam figurkę na trzy poziomy: czytelną sylwetkę, logiczną bryłę i dopiero potem powierzchnię. Jeśli jeden z tych poziomów nie działa, reszta nie zbuduje dobrego efektu. Figurka kolekcjonerska, miniatura do gry czy model inspirowany postacią z własnego skanu muszą być zrozumiałe w obrysie, bo odbiorca najpierw widzi formę, a dopiero później ogląda drobny detal.
W praktyce oznacza to kilka prostych decyzji projektowych:
- Pozę ustawiam pod czytelność. Dynamiczny ruch wygląda ciekawie, ale tylko wtedy, gdy kończyny nie przecinają sylwetki i nie tworzą chaosu.
- Proporcje dobieram do funkcji figurki. Inaczej projektuje się postać do półki, inaczej miniaturę do planszówki, a jeszcze inaczej bohatera do kampanii marketingowej.
- Myślę o punkcie ciężkości. Stojąca figura potrzebuje stabilnej podstawy, a model z dużą peleryną czy bronią musi mieć sensowne podparcie.
Najczęstszy błąd na tym etapie jest banalny: autor zaczyna od ozdób, zamiast od masy i rytmu brył. To właśnie dlatego jedne figurki od razu „niosą” charakter, a inne wyglądają jak przypadkowy zestaw dodatków. Kiedy ta baza jest ustawiona, można przejść do referencji i blokoutu.
Od referencji do blokoutu
Bez dobrych referencji modelowanie figurki zamienia się w zgadywanie. Ja najczęściej zbieram trzy typy materiałów: ujęcie z przodu, profil oraz kilka kadrów 3/4. Jeśli pracuję nad postacią inspirowaną konkretnym człowiekiem albo zwierzęciem, dokładam też zdjęcia z różnych ogniskowych, bo aparat potrafi mocno zniekształcić twarz, barki i długość kończyn.
Potem przechodzę do blokoutu, czyli szkicu bryłowego bez wykańczania detali. To moment, w którym sprawdza się tylko proporcje, masa i postawa. W dobrym blokoucie widać już, czy postać ma charakter, ale nadal nie ma sensu inwestować czasu w pojedyncze fałdy, paznokcie czy fakturę skóry.
- Ustal skalę i docelowe zastosowanie modelu.
- Zbuduj główne bryły z prostych kształtów.
- Porównaj sylwetkę z referencjami z kilku stron.
- Sprawdź, czy model nadal działa po pomniejszeniu.
- Dopiero potem dodaj warstwy szczegółu.
Ten etap bywa niedoceniany, bo wygląda mało efektownie, ale to właśnie on oszczędza najwięcej czasu. Dobrze wykonany blokout pokazuje, czy figurka ma sens jeszcze zanim pojawi się pierwszy skomplikowany detal. Gdy bryła jest poprawna, dopiero wtedy warto wejść głębiej w anatomię i styl.

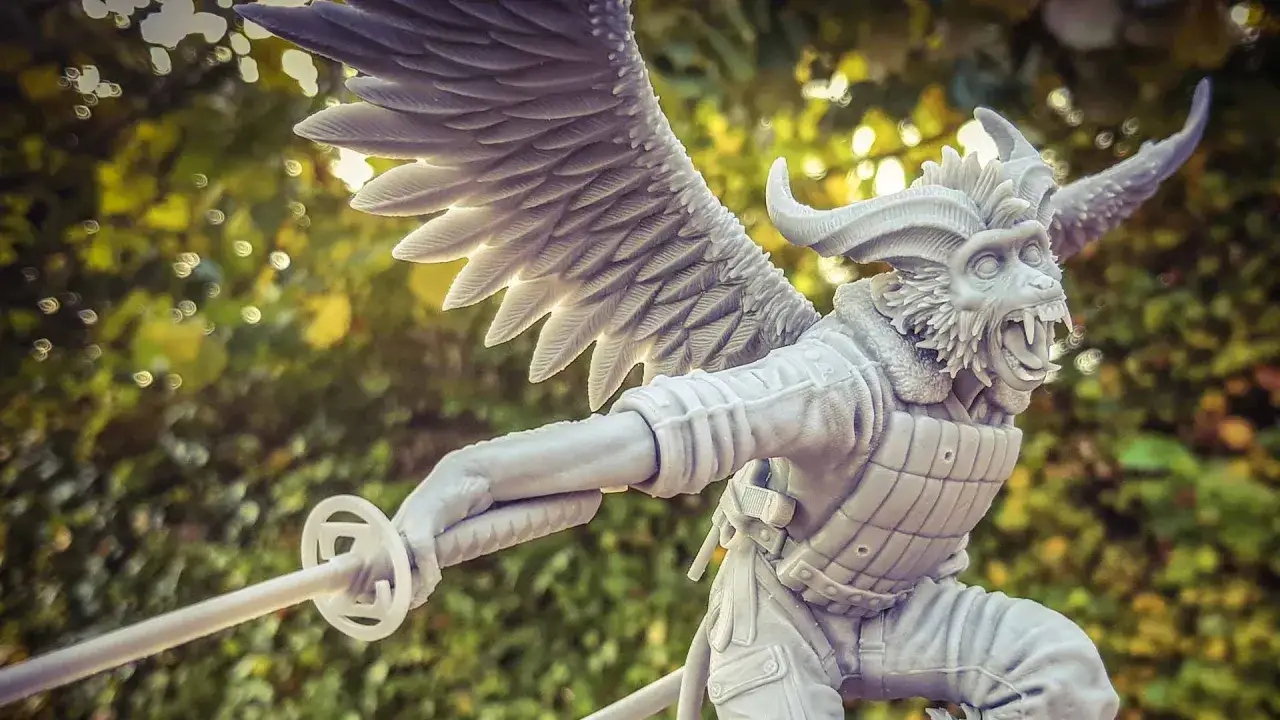

Anatomia, styl i poziom detalu, który naprawdę się broni
W figurkach nie chodzi o to, żeby każda powierzchnia była hiperrealistyczna. Często lepiej działa świadome uproszczenie niż próba odtworzenia wszystkiego po równo. W popularnej skali 28–32 mm drobne pory skóry, mikrofałdy czy zbyt subtelne nacięcia zwykle znikają albo robią się wizualnym szumem. Lepiej inwestować w mocną linię szczęki, wyraźny gest dłoni i czytelne załamania materiału.
Realizm nie zawsze wygrywa
Jeśli figurka ma być oglądana z półki albo z planszy, najważniejsza jest czytelność. Z mojego doświadczenia wynika, że stylizacja często daje lepszy efekt niż dokładny realizm, bo pozwala mocniej zarysować charakter. Duże oczy, bardziej zdecydowany profil twarzy, wyraźnie rozdzielone pasma włosów czy uproszczone fałdy ubrania potrafią działać lepiej niż nadmiar mikrodetału.
Przeczytaj również: Model domu 3D - co pokazuje, ile kosztuje i kiedy ma sens
Co zwykle warto przerysować
- Twarz. To ona sprzedaje emocję i osobowość modelu.
- Dłonie. Nawet prosty gest może dodać figurce energii.
- Krawędzie ubrań i pancerza. Dają mocny kontur i dobrze łapią światło.
- Włosy i futro. Lepiej traktować je jako większe pasma niż drobny chaos.
Najważniejsze jest jednak to, żeby przerysowanie nadal miało sens techniczny. Drobny detal, który nie przełoży się na czytelny cień albo wyraźny kontur, zwykle tylko komplikuje druk. I tu dochodzimy do części, w której projekt musi już współpracować z technologią wykonania.
Topologia i grubość ścianek decydują, czy model się wydrukuje

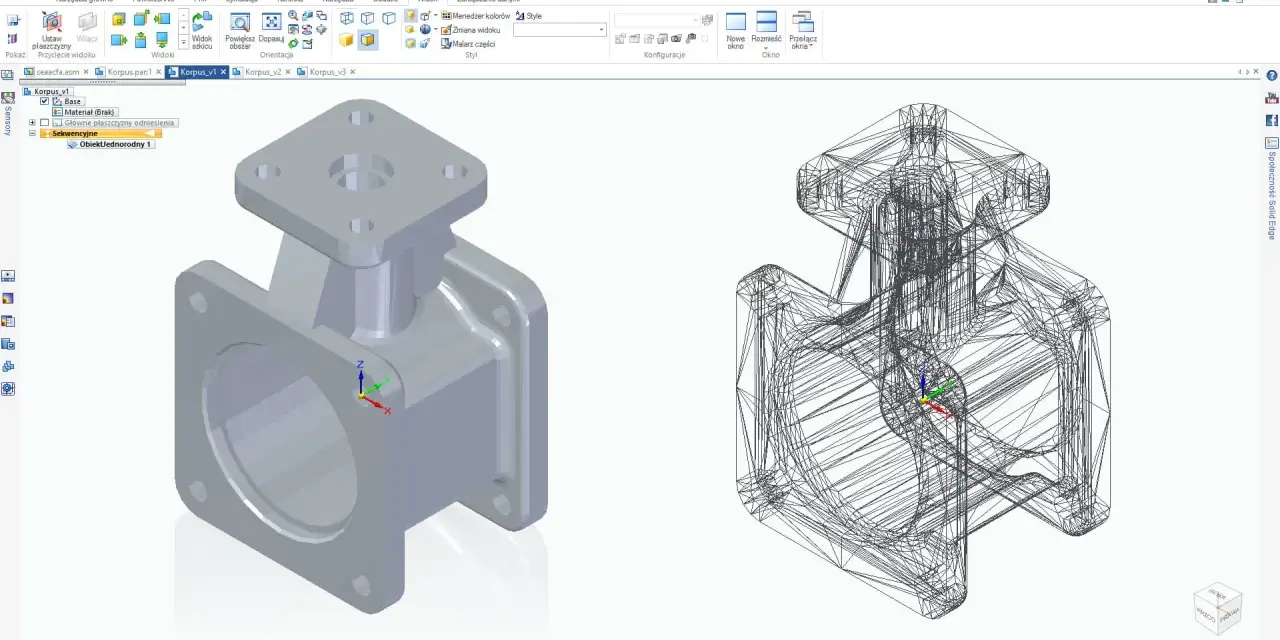

Na etapie produkcji nie wystarczy, że model „ładnie wygląda”. Musi być też zamkniętą bryłą, czyli siatką bez dziur, samoprzecięć i przypadkowych otwartych powierzchni. Jeśli figurka ma trafić do druku, warto sprawdzić nie tylko topologię, ale też grubość cienkich elementów, miejsca pod podpory i sposób podziału na części. W renderze da się ukryć sporo problemów, druk pokazuje je bez litości.
Jeżeli pracuję nad modelem do żywicy, myślę inaczej niż przy FDM. Formlabs podaje dla SLA rekomendowaną minimalną grubość ścianek na poziomie 0,2 mm dla ścianek wspieranych i niewspieranych, ale w praktyce przy figurkach lepiej zostawić trochę zapasu, bo mycie i utwardzanie potrafią osłabić delikatne fragmenty. Przy FDM trzeba z kolei pamiętać, że sam charakter warstw ogranicza poziom detalu, a Prusa Knowledge Base sugeruje warstwy 0,15 lub 0,2 mm jako dobry start dla jakości i rozsądnego czasu druku. Przy dyszy 0,4 mm maksymalna wysokość warstwy to około 0,32 mm, więc nie warto projektować z myślą o ostrzejszych parametrach, niż maszyna realnie obsłuży.
| Aspekt | Żywica | FDM |
|---|---|---|
| Detal | Bardzo dobry, dlatego świetnie nadaje się do miniatur i figurek kolekcjonerskich | Widoczne warstwy są bardziej zauważalne, więc lepiej sprawdzają się większe, prostsze formy |
| Cienkie elementy | Można zejść bardzo nisko z detalem, ale ściany i końcówki muszą mieć bezpieczny zapas grubości | Trzeba myśleć grubiej, bo dysza i warstwy szybko ograniczają finezję |
| Podpory | Zwykle konieczne i trzeba je uwzględnić już na etapie projektu | Często potrzebne przy nawisach, długich rękach i wystających akcesoriach |
| Najlepsze zastosowanie | Miniatury do gier, figurki premium, drobne elementy ozdobne | Większe prototypy, stylizowane postacie, szybkie testy kształtu |

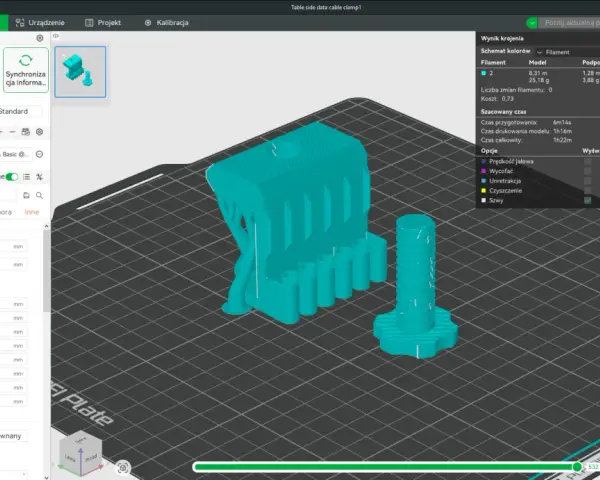

W praktyce największą różnicę robi nie sama technologia, tylko to, czy projekt od początku uwzględnia jej ograniczenia. Jeśli ręka, miecz albo peleryna są za cienkie, model nie uratuje nawet świetny slicer. Dlatego przy projektowaniu figurki zawsze myślę o tym, gdzie pójdą podpory, które fragmenty można rozdzielić i jak ukryć późniejszy szew. To prowadzi już prosto do wizualizacji i prezentacji modelu.
Wizualizacja pokazuje błędy szybciej niż sam viewport
Render nie jest ozdobą na końcu pracy. Dla mnie to szybki test, czy figurka broni się formą. Neutralny materiał, proste światło i czyste tło ujawniają więcej niż kolorowa tekstura z modnymi efektami. Kiedy model ma wyglądać dobrze na stronie, w portfolio albo u klienta, najpierw sprawdzam go w wersji „clay”, bo wtedy widać proporcje, załamania bryły i miejsca, które potrzebują poprawy.
- Neutralny shader. Szary lub biały materiał pozwala ocenić samą formę.
- Jedno mocniejsze światło i wypełnienie. To wystarczy, by zobaczyć głębię i błędy w bryle.
- Obrót 360 stopni. Daje szybką odpowiedź, czy postać jest spójna z każdej strony.
- Widok ortograficzny. Pomaga sprawdzić proporcje bez zniekształceń perspektywy.
Jeśli projekt ma trafić do sprzedaży albo akceptacji klienta, dochodzi jeszcze dobór formatu. STL służy przede wszystkim do druku, OBJ jest wygodny przy wymianie siatki i prostych materiałów, a FBX lub GLB przydają się, gdy figurka ma być pokazana w animacji, konfiguratorze albo podglądzie internetowym. Takie rozdzielenie plików brzmi technicznie, ale w praktyce oszczędza mnóstwo nieporozumień. A gdy render i eksport są już uporządkowane, widać też typowe błędy, które warto wyciąć wcześniej.
Błędy, które najczęściej psują figurki jeszcze przed drukiem
Przy figurkach najłatwiej popełnić błędy, które na ekranie wyglądają niewinnie, a w realnym wydruku okazują się kosztowne. Właśnie dlatego wolę wyłapywać je na etapie projektu niż po pierwszej nieudanej próbie.
- Zaczynanie od detalu zamiast od bryły. Jeśli główna forma nie działa, ozdoby tylko to maskują.
- Za cienkie akcesoria i kończyny. Miecze, palce, anteny czy końcówki skrzydeł muszą mieć bezpieczny zapas grubości.
- Brak przemyślanej orientacji modelu. Zły kąt wydruku oznacza więcej podpór i gorszą powierzchnię.
- Praca wyłącznie w jednym ujęciu. Postać może wyglądać dobrze z przodu i kompletnie się rozsypać z profilu.
- Nieczytelne łączenia części. Jeżeli model ma być dzielony, szwy trzeba ukryć w naturalnych podziałach bryły.
- Brak próbnego wydruku lub chociaż renderu kontrolnego. Jedna mała weryfikacja potrafi uratować cały projekt.
Najuczciwiej mówiąc, większość problemów nie wynika z braku talentu, tylko z pomijania kolejnych kontroli po drodze. Dobrze poprowadzony proces od razu pokazuje, gdzie model jest jeszcze szkicem, a gdzie już nadaje się do produkcji. To ostatnie sprawdzam szczególnie dokładnie przed zamknięciem plików.
Co sprawdzam zanim zamykam pliki
Przed oddaniem modelu robię krótką, twardą kontrolę. Nie szukam tu inspiracji, tylko odpowiedzi na bardzo praktyczne pytania: czy figurka ma czytelną sylwetkę, czy elementy są wystarczająco grube, czy model jest zamknięty i czy podziały nie będą później irytować na styku części.
- Czy postać nadal działa po pomniejszeniu do docelowej skali.
- Czy twarz i dłonie dają się odczytać bez zbliżenia.
- Czy cienkie elementy mają sensowny zapas grubości.
- Czy podpory nie wchodzą w miejsca, które później będą trudne do obróbki.
- Czy mam osobną wersję pokazową i produkcyjną, jeśli projekt ma służyć i do prezentacji, i do druku.
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: figurkę projektuje się pod jej końcowe użycie, nie pod sam efekt w programie. Najlepsze modele nie są zwykle najbardziej „napakowane” detalem, tylko najlepiej zbalansowane między czytelnością, anatomią i realnymi ograniczeniami druku. I właśnie dlatego dobry projekt 3D zaczyna się od decyzji, a nie od przypadkowego sculptu.
