Program do projektowania samochodów 3D - który wybrać?

Modelowanie auta w 3D to zupełnie inna praca niż ogólne „lepienie” obiektu w przestrzeni. Liczą się tu czyste powierzchnie, kontrola refleksów, poprawne proporcje i sensowny workflow od szkicu po wizualizację. Właśnie dlatego dobry program do projektowania samochodów 3d trzeba dobrać do etapu pracy, a nie do samej popularności narzędzia.

Co naprawdę oznacza projektowanie samochodu w 3d

W praktyce projekt auta zaczyna się od proporcji, a nie od detalu. Najpierw buduje się zarys bryły, później dopracowuje powierzchnie nadwozia, a dopiero na końcu dochodzą wizualizacja, materiały i prezentacja. Jeśli ktoś przeskakuje te kroki, zwykle kończy z modelem, który wygląda dobrze tylko z jednego ujęcia.

W automotive bardzo często mówi się o NURBS, SubD i Class-A. NURBS to matematycznie kontrolowane powierzchnie, które dobrze nadają się do gładkich form karoserii. SubD pozwala szybciej szkicować i wygładzać bryłę, a Class-A oznacza powierzchnie o bardzo wysokiej jakości ciągłości i odbić światła, czyli takie, które nie psują się przy oglądaniu z bliska.

To ważne rozróżnienie, bo projektowanie auta nie jest tym samym co modelowanie postaci, wnętrza czy obiektu do gry. Karoseria wymaga innego rodzaju dyscypliny. Ja zawsze patrzę na to tak: jeśli powierzchnia nie broni się w refleksie światła, to nie broni się też w prezentacji. A skoro tak, trzeba wiedzieć, które narzędzie najlepiej wspiera taki sposób pracy. To prowadzi wprost do wyboru programu.

Które programy najczęściej wybiera się do modeli aut

Jeżeli miałbym uporządkować rynek praktycznie, a nie marketingowo, podzieliłbym go na pięć grup. Nie każde narzędzie robi to samo, a w automotive ta różnica naprawdę ma znaczenie.

Jak podaje Autodesk, Alias jest rozwiązaniem nastawionym na automotive i industrial design, a jego mocą jest przejście od szkicu 2D do formy 3D oraz danych produkcyjnych. To dobrze pokazuje, dlaczego ten program kojarzy się z profesjonalnym stylingiem i powierzchniami klasy A.

W tym zestawieniu najważniejsze jest jedno: nie ma jednego „najlepszego” programu. Alias i CATIA są mocniejsze tam, gdzie liczy się kontrola nad powierzchnią i zgodność z procesem przemysłowym. Rhino daje dobry kompromis. Blender wygrywa dostępnością i szybkością wejścia. A gdy projekt dotyczy części mechanicznych, przewagę często bierze solidny CAD, a nie narzędzie stricte stylistyczne.

Jak pokazuje dokumentacja CATIA, w jednym środowisku można połączyć szkicowanie 3D, SubD, Class-A modeling, reverse engineering i wizualizację. To ważna wskazówka: w samochodach liczy się nie tylko ładny model, ale też to, czy da się go płynnie przenieść między etapami pracy bez ciągłego przebudowywania danych.

Gdy już wiadomo, które narzędzia są do czego, można rozsądnie dobrać je do własnego poziomu i budżetu.

Jak dobrać narzędzie do swojego poziomu i budżetu

Ja zwykle patrzę na trzy scenariusze. Pierwszy to nauka i portfolio. Drugi to freelancing albo małe studio. Trzeci to praca bliżej inżynierii i produkcji. Każdy z nich wymaga innego kompromisu.

• Na start najlepiej wybrać Blender albo Rhino, bo dają szybki zwrot z nauki i nie blokują budżetu.

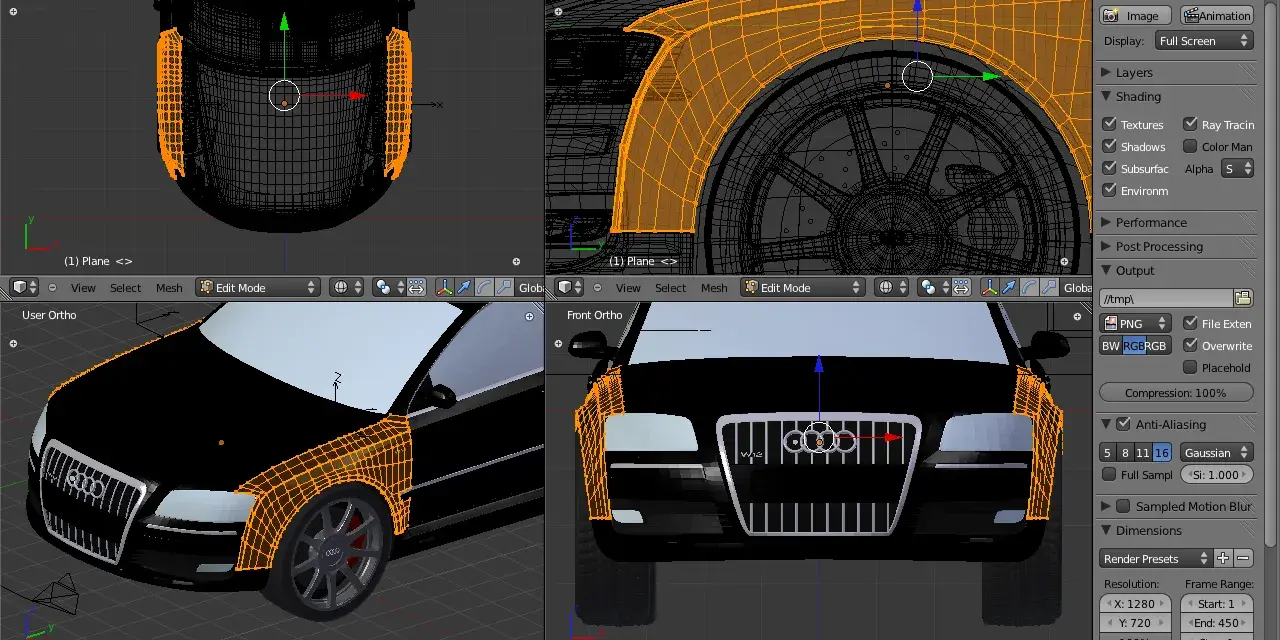

• Do portfolio concept car Blender sprawdza się bardzo dobrze, zwłaszcza jeśli chcesz od razu robić model, materiały i render w jednym ekosystemie.
• Do surfacingu i stylistyki Rhino daje dobre wejście w świat powierzchni, a Alias staje się naturalnym krokiem wyżej, gdy rośnie wymóg jakości.
• Do pracy z produkcją CATIA lub mocny CAD będą sensowniejsze niż narzędzie czysto wizualne, bo tu ważna jest też zgodność wymiarowa i współpraca z dokumentacją.
• Do części technicznych SOLIDWORKS zwykle wygrywa wygodą parametrów, złożeń i modyfikacji komponentów.

Najczęstszy błąd widzę wtedy, gdy ktoś kupuje narzędzie „na zapas”. Jeśli celem jest nauczyć się projektowania aut, a nie od razu obsługi całego pipeline’u OEM, nie ma sensu zaczynać od najbardziej rozbudowanego systemu. Lepiej opanować jedno środowisko do modelowania i jedno do prezentacji niż utknąć w ciężkim pakiecie, z którego używa się 20 procent funkcji.

W praktyce budżet też nie kończy się na licencji. Do gry wchodzą czas nauki, sprzęt i render. Jeżeli planujesz ciężkie sceny, 16 GB RAM szybko robi się ciasne, 32 GB to rozsądny punkt startowy, a przy większych bibliotekach materiałów 64 GB przestaje być przesadą. Ja przy takich projektach zwracam też uwagę na dwa monitory, bo przy surfacingu i referencjach naprawdę oszczędzają czas.

Skoro narzędzie już mniej więcej pasuje do potrzeb, warto zobaczyć cały proces pracy, bo to on decyduje o jakości końcowej.

Jak wygląda sensowny workflow od szkicu do renderu

Najlepszy workflow w projektowaniu samochodu 3D jest prosty tylko z pozoru. W rzeczywistości każdy etap ma własny cel i własne pułapki. Ja prowadziłbym go w pięciu krokach.

1. Szkic i proporcje - najpierw ustalasz ogólny język formy, wysokość dachu, rozstaw osi i relację kół do nadwozia.
2. Blocking bryły - tworzysz duże, uproszczone formy, żeby sprawdzić masę auta, a nie jego detale.
3. Surfacing - dopracowujesz powierzchnie, kontrolując przejścia, ostre krawędzie i ciągłość odbić.
4. Walidacja - sprawdzasz model w światłach, z różnych kątów i przy różnych ogniskowych, bo właśnie wtedy wychodzą błędy.
5. Wizualizacja - dobierasz materiały, tło, oświetlenie i finalne kadry do prezentacji.

W automotive szczególnie ważne jest to, czego nie widać na pierwszy rzut oka. Refleks na masce pokaże, czy powierzchnia jest czysta. Linia błotnika pokaże, czy nie ma załamania, którego nie planowałeś. Złącza drzwi i przetłoczenia zdradzą, czy model ma logikę produkcyjną, czy jest tylko efektowną skorupą.

Jeśli pracujesz nad konceptem, możesz pozwolić sobie na większą swobodę. Jeśli model ma iść dalej do inżynierii, nie uciekaj od parametrów, osi odniesienia i porządku w warstwach. To nudne, ale potem oszczędza godziny przy poprawkach. Gdy ten etap jest uporządkowany, łatwiej rozpoznać błędy, które najczęściej psują cały projekt.

Najczęstsze błędy, które psują nawet dobry projekt

W tej branży widzę kilka powtarzalnych problemów. Nie są spektakularne, ale właśnie dlatego wracają tak często.

• Zaczynanie od detali - klamki, felgi i światła kuszą, ale bez dobrej bryły całość się rozsypuje.
• Mieszanie celów - inny model robisz do wizualizacji, inny do produkcji, a jeszcze inny do animacji marketingowej.
• Brak kontroli refleksów - model może wyglądać dobrze w jednym ujęciu i fatalnie w drugim.
• Zła skala i jednostki - potem wszystko rozjeżdża się przy eksporcie i renderze.
• Za ciężki plik na zbyt słabym sprzęcie - przy płynności pracy liczy się nie tylko karta graficzna, ale też RAM i porządek w scenie.
• Za wczesny eksport do finalnego formatu - kiedy model jest jeszcze niestabilny, lepiej zostawić go w środowisku roboczym.

Warto też uważać na zbyt szybkie ocenianie narzędzia po samym interfejsie. Program może wyglądać skromnie, a dawać świetną kontrolę nad geometrią. Inny może wyglądać nowocześnie, ale przy trudnych powierzchniach zacznie przeszkadzać. Z mojego doświadczenia to właśnie tu ludzie najczęściej popełniają kosztowny błąd: wybierają „ładne” oprogramowanie zamiast takiego, które dobrze prowadzi powierzchnię.

Jeżeli chcesz przyspieszyć pracę, ucz się też obserwować samochód jak projektant, a nie jak użytkownik. Patrz na przejścia, napięcie linii, proporcje i logikę świetlną. To daje więcej niż kolejne skróty klawiszowe. I właśnie na tym tle najlepiej widać, jaki zestaw narzędzi ma sens na start.

Najkrótsza droga do sensownego pierwszego modelu auta

Gdybym dziś miał zacząć od zera, wybrałbym prostą ścieżkę: Blender albo Rhino do nauki bryły, osobne narzędzie do renderu i dużo ćwiczeń na rzeczywistych referencjach. To najuczciwszy start, bo pozwala zrozumieć formę bez przepalania budżetu na licencje, których i tak nie wykorzystasz w pełni.

Jeśli Twoim celem jest poważny automotive styling, wtedy sensownym krokiem jest wejście w Alias albo w bardziej złożone środowisko klasy CATIA. Jeżeli natomiast robisz głównie koncepty, wizualizacje i portfolio, Blender z dobrze opanowanym modelowaniem i światłem wystarczy zaskakująco daleko.

Najważniejsze i tak pozostaje to samo: nie wybieraj programu od listy funkcji, tylko od zadania, które naprawdę chcesz rozwiązać. W projektowaniu samochodów 3D największą różnicę robi kontrola powierzchni, cierpliwość przy bryle i umiejętność czytania refleksów. Kiedy to masz, narzędzie staje się tylko środkiem, a nie przeszkodą.
