Wytrzymałość materiałów w praktyce - od obciążeń po druk 3D

W projektowaniu części nie wystarczy wiedzieć, z czego są zrobione. Trzeba jeszcze sprawdzić, jak zachowają się pod obciążeniem, jak ugną się, gdzie pojawią się największe naprężenia i kiedy zacznie się trwałe odkształcenie. Wytrzymałość materiałów to właśnie narzędzie, które pozwala przejść od intuicji do bezpiecznego projektu, szczególnie tam, gdzie liczą się CAD, symulacja i produkcja 3D. W tym tekście pokazuję to bez zbędnej teorii: od podstawowych pojęć, przez rodzaje obciążeń, po praktykę doboru i weryfikacji elementów.

Co naprawdę opisuje analiza wytrzymałościowa materiału

Gdy analizuję element konstrukcyjny, nie zaczynam od pytania, czy materiał ma wysoką wytrzymałość, tylko od tego, w jaki sposób siła wchodzi do części. Inaczej pracuje cienki wspornik, inaczej wał, a jeszcze inaczej obudowa drukowana warstwowo. To dlatego w praktyce inżynierskiej liczą się nie tylko własności materiału, ale też kształt, grubość ścianki, miejsca podparcia i sposób połączenia z innymi częściami.

Naprężenie mówi mi, jak mocno obciążony jest przekrój wewnątrz materiału, a odkształcenie pokazuje, jak bardzo element zmienia kształt. Dla inżyniera produkcji ta różnica jest ważna, bo część może jeszcze nie pękać, ale już być zbyt miękka, zbyt wiotka albo nie trzymać wymiaru w montażu. Dlatego oceniam nie tylko nośność, lecz także sztywność, stabilność wymiarową i zachowanie w czasie.

Z perspektywy inżynierii produkcji ważne jest jeszcze jedno: projekt ma działać nie tylko na ekranie, ale też na hali, w tolerancji i w powtarzalnej serii. Jeśli geometria wymusza zbyt cienkie ścianki, trudne podpory albo złe pasowania, sama dobra specyfikacja materiału nie uratuje projektu. Kiedy to rozumiem, łatwiej przejść do tego, jakie obciążenia naprawdę robią największą różnicę.

Jakie obciążenia najczęściej decydują o awarii elementu

W produkcji rzadko działa tylko jeden rodzaj siły. Wspornik jednocześnie się zgina i drga, śruba pracuje na rozciąganie oraz ścinanie, a obudowa potrafi dostać jeszcze temperaturę i pełzanie, czyli powolne odkształcanie pod stałym obciążeniem. Poniższe zestawienie pokazuje najczęstsze przypadki, które ja sprawdzam jako pierwsze.

Jeżeli część pracuje cyklicznie, nie zakładam, że wystarczy jednorazowa próba statyczna. Zmęczenie materiału często zaczyna problem tam, gdzie pojedynczy test niczego jeszcze nie zdradza. I właśnie dlatego samo dobranie materiału to dopiero początek, a nie koniec decyzji projektowej.

Jak czytać wykres naprężenie-odkształcenie i nie pomylić wytrzymałości ze sztywnością

Najwięcej nieporozumień widzę wtedy, gdy ktoś miesza trzy pojęcia: wytrzymałość, sztywność i ciągliwość. To nie są synonimy. Sztywność opisuje opór przed ugięciem, wytrzymałość mówi o granicy, po której detal przestaje bezpiecznie pracować, a ciągliwość pokazuje, ile deformacji materiał zniesie, zanim pęknie.

Na wykresie naprężenie-odkształcenie interesuje mnie przede wszystkim początek zakresu sprężystego, umowna granica plastyczności oraz maksimum krzywej. Dla wielu metali granicę plastyczności określa się metodą 0,2%, czyli przez przyjęcie niewielkiego trwałego odkształcenia jako punktu odniesienia. To wygodne w praktyce, bo pozwala porównywać materiały nawet wtedy, gdy nie pękają od razu, tylko zaczynają się trwałe deformować.

• Sztywność decyduje o ugięciu i pasowaniu.
• Granica plastyczności wyznacza moment, od którego odkształcenie nie wraca samo.
• Wytrzymałość na rozciąganie pokazuje, jak daleko materiał może dojść przed zerwaniem.
• Udarność jest ważna przy nagłych obciążeniach i uderzeniach.

W praktyce często okazuje się, że dwa materiały mają podobną nośność, ale zupełnie inaczej zachowują się pod obciążeniem. Jeden lepiej znosi ugięcie, drugi lepiej przenosi nagłe skoki sił, a trzeci wygrywa dopiero wtedy, gdy do gry wchodzi temperatura. Ta różnica ma znaczenie, bo w produkcji częściej wygrywa nie materiał „najmocniejszy”, tylko ten, który najlepiej pasuje do geometrii i sposobu obciążenia.

Jak obliczam nośność elementu w praktyce produkcyjnej

W praktyce najpierw upraszczam detal do modelu, który da się policzyć. Potem sprawdzam dwa pytania: czy element nie pęknie oraz czy nie ugnie się za mocno. To drugie bywa pomijane, a w produkcji często decyduje o luzach, hałasie, gorszym montażu albo kolizji z sąsiednim podzespołem.

1. Ustalam, jakie obciążenie dominuje i w jakich warunkach element pracuje.
2. Wyszukuję miejsca krytyczne, czyli zmiany przekroju, otwory, spoiny, gwinty i podpory.
3. Porównuję naprężenia obliczeniowe z naprężeniami dopuszczalnymi.
4. Sprawdzam sztywność, a przy obciążeniach cyklicznych także trwałość zmęczeniową.
5. Dodaję promienie, żebra, zmianę grubości albo inne korekty geometrii, jeśli trzeba poprawić rozkład sił.

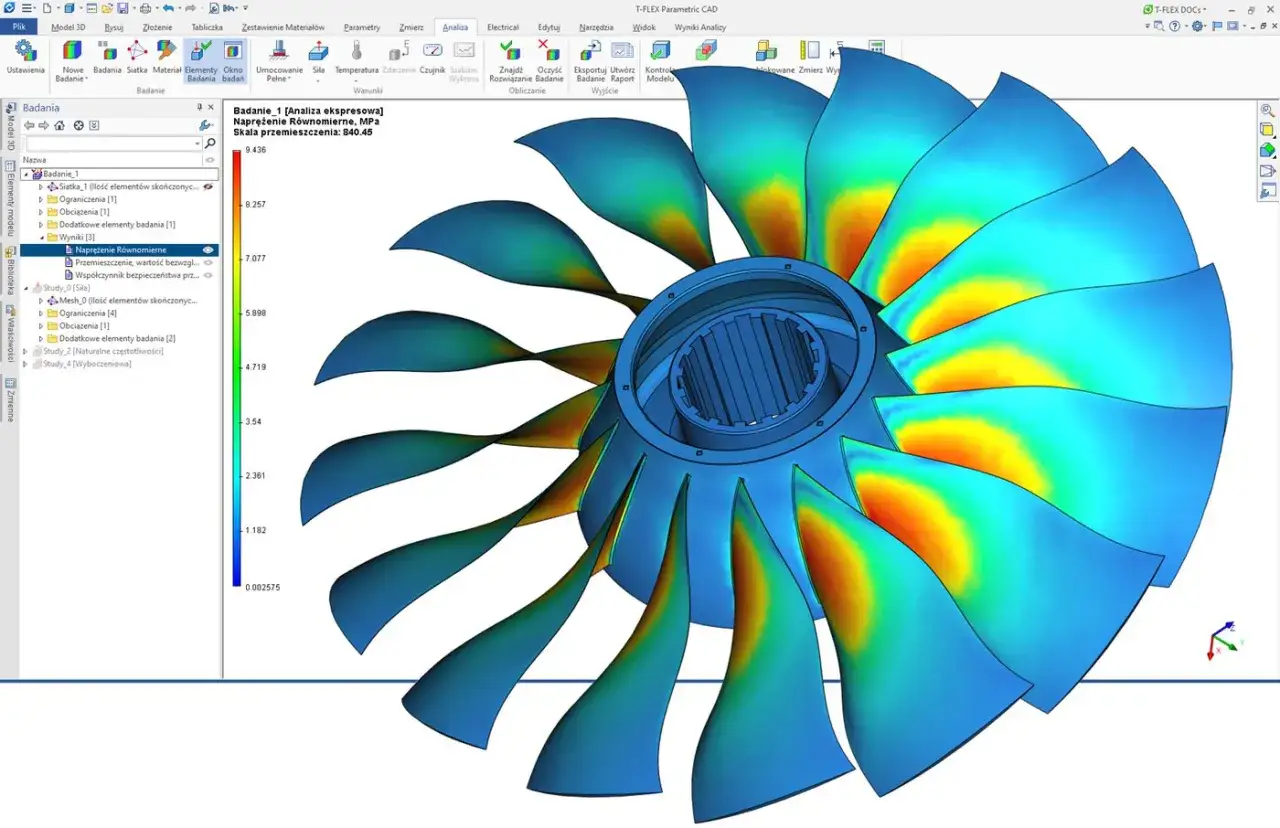

6. Weryfikuję wynik obliczeń prototypem albo symulacją metodą elementów skończonych, jeśli układ jest złożony.

Jeśli projekt jest dobrze poznany, współczynnik bezpieczeństwa bywa rzędu 1,5-2,0. Gdy mam większą niepewność materiału, obciążeń albo jakości wykonania, przechodzę ostrożniej w stronę 2,0-3,0 lub jeszcze wyżej. Nie traktuję tych wartości jak sztywnej normy, tylko jak sygnał, że rezerwa musi odpowiadać realnemu ryzyku, a nie życzeniom projektowym.

Takie podejście dobrze działa także wtedy, gdy projektuję pod produkcję seryjną albo krótkie serie, bo już na tym etapie widać, czy detal da się powtarzalnie wykonać bez sztucznego wzmacniania go po fakcie. A to prowadzi prosto do tematu druku 3D, gdzie geometria i technologia są ze sobą jeszcze silniej związane.

Dlaczego druk 3D wymaga osobnego spojrzenia na wytrzymałość

Kiedy pracuję z częścią drukowaną warstwowo, nie pytam najpierw o nazwę filamentu czy proszku, tylko o kierunek obciążenia względem warstw. W FDM, czyli przy nakładaniu stopionego filamentu warstwa po warstwie, o wyniku decydują nie tylko właściwości tworzywa, ale też orientacja modelu, wypełnienie, liczba obrysów i jakość połączenia między warstwami. To właśnie dlatego ten sam detal może działać dobrze w jednej pozycji na stole, a w innej pęknąć przy pozornie niewielkim obciążeniu.

W projektowaniu z myślą o wytwarzaniu addytywnym chodzi o to, żeby geometrię dopasować do procesu, a nie odwrotnie. Optymalizacja topologii pomaga odjąć materiał tam, gdzie nie pracuje, ale nie zwalnia z kontroli karbów, podpór i kierunku warstw. W krótkich seriach, przy osprzęcie, uchwytach i narzędziach pomocniczych, to podejście potrafi dać bardzo sensowny kompromis między czasem wykonania a trwałością.

• Orientacja warstw powinna wspierać główny kierunek siły, a nie go osłabiać.
• Wypełnienie i grubość ścianek są ważniejsze, niż wygląda to na ekranie CAD.
• Ślady po podporach mogą tworzyć lokalne osłabienia i nierówności powierzchni.
• Post-processing, czyli np. obróbka cieplna lub wygładzanie, może poprawić właściwości, ale nie naprawi złej geometrii.
• Prototyp i test obciążeniowy są tu szczególnie cenne, bo część drukowana rzadko zachowuje się idealnie izotropowo.

Jeżeli projektuję uchwyt montażowy, patrzę przede wszystkim na linię siły. Jeżeli tworzę przyrząd produkcyjny, ważniejsza od samej wytrzymałości statycznej bywa odporność na pełzanie i zużycie. A przy obudowach czy osłonach często wygrywa nie rekordowa nośność, tylko rozsądne połączenie sztywności, masy i prostoty druku. Właśnie tu najłatwiej zobaczyć różnicę między modelem 3D a realnym detalem.

Najczęstsze błędy przy projektowaniu części i jak ich unikam

Najczęściej widzę te błędy, gdy ktoś próbuje skrócić proces projektowy do jednego parametru z katalogu. To zwykle kończy się poprawką na etapie prototypu, a czasem już po uruchomieniu serii.

• Patrzenie tylko na jedną wartość z karty materiału. Sama wytrzymałość na rozciąganie nie mówi nic o zmęczeniu, temperaturze ani sztywności.
• Brak promieni i łagodnych przejść. Ostre naroża, czyli karby, tworzą lokalne osłabienie geometrii i przyspieszają pękanie.
• Ignorowanie cykliczności obciążenia. Część, która pracuje wiele razy w ruchu, potrzebuje innej weryfikacji niż detal obciążony jednorazowo.
• Traktowanie wydruku 3D jak materiału jednorodnego. W praktyce kierunek warstw i jakość sklejenia potrafią zmienić wynik bardziej niż drobna korekta modelu.
• Pomijanie temperatury, wilgoci i chemii procesu. Polimer, który wygląda dobrze na stole, może mięknąć albo pełzać w rzeczywistym środowisku pracy.
• Rezygnacja z testu prototypu. Nawet krótka próba obciążeniowa wyłapuje problemy, których obliczenia nie pokażą wprost.

W praktyce często decyduje drobiazg: dodatkowe żebro, większy promień przejścia, zmiana kierunku wydruku albo lepsze podparcie. To niewielkie korekty, ale właśnie one najczęściej przesuwają detal z kategorii „działa na papierze” do kategorii „działa w produkcji”.

Zanim detal trafi do serii, sprawdzam te pięć rzeczy

Na końcu zawsze robię szybki przegląd. Nie po to, żeby komplikować projekt, tylko żeby nie zgubić czegoś prostego, co później kosztuje najwięcej.

• Czy wiem, które obciążenie dominuje i gdzie pojawi się pierwsze przeciążenie.
• Czy geometria ma miejsca osłabione przez otwory, gwinty, ostre przejścia albo cienkie ścianki.
• Czy sprawdziłem nie tylko nośność, ale też sztywność i trwałość w czasie.
• Czy materiał i technologia wykonania pasują do temperatury, drgań i środowiska pracy.
• Czy prototyp albo symulacja potwierdzają założenia z modelu CAD.

Najlepiej działa prosty porządek pracy: najpierw obciążenie, potem geometria, potem materiał, a dopiero na końcu technologia wytwarzania. Gdy trzymam się tej kolejności, projekt przestaje być zestawem założeń i staje się detalem, który da się realnie wyprodukować, zmontować i użytkować bez zaskoczeń.
