Prototyp wydrukowany w 3D pozwala sprawdzić geometrię, spasowanie części i sens projektu zanim zamrozisz budżet w formie albo w długiej serii testów. W inżynierii produkcji to często najszybszy sposób, żeby zobaczyć, gdzie model z CAD-u rozjeżdża się z realnym elementem, i poprawić go zanim koszt błędu urośnie. W tym tekście pokazuję, kiedy taka metoda naprawdę działa, jak dobrać technologię, czego unikać w modelu i ile czasu oraz pieniędzy zwykle wymaga.
Najważniejsze decyzje zapadają przed pierwszym wydrukiem
- Największy zysk daje iteracja między projektem a fizycznym testem, a nie sam wydruk.
- FDM zwykle wygrywa ceną i tempem, SLA detalem, a SLS funkcjonalnością i swobodą konstrukcyjną.
- Przy prototypie liczą się nie tylko wymiary, ale też orientacja druku, grubość ścianek, podpory i planowane wykończenie.
- W polskich realiach prosty model bywa gotowy nawet tego samego albo następnego dnia, a standardem są zwykle kilka dni roboczych.
- Najczęstszy błąd to projektowanie „pod ekran”, a nie pod materiał, proces i późniejszy montaż.

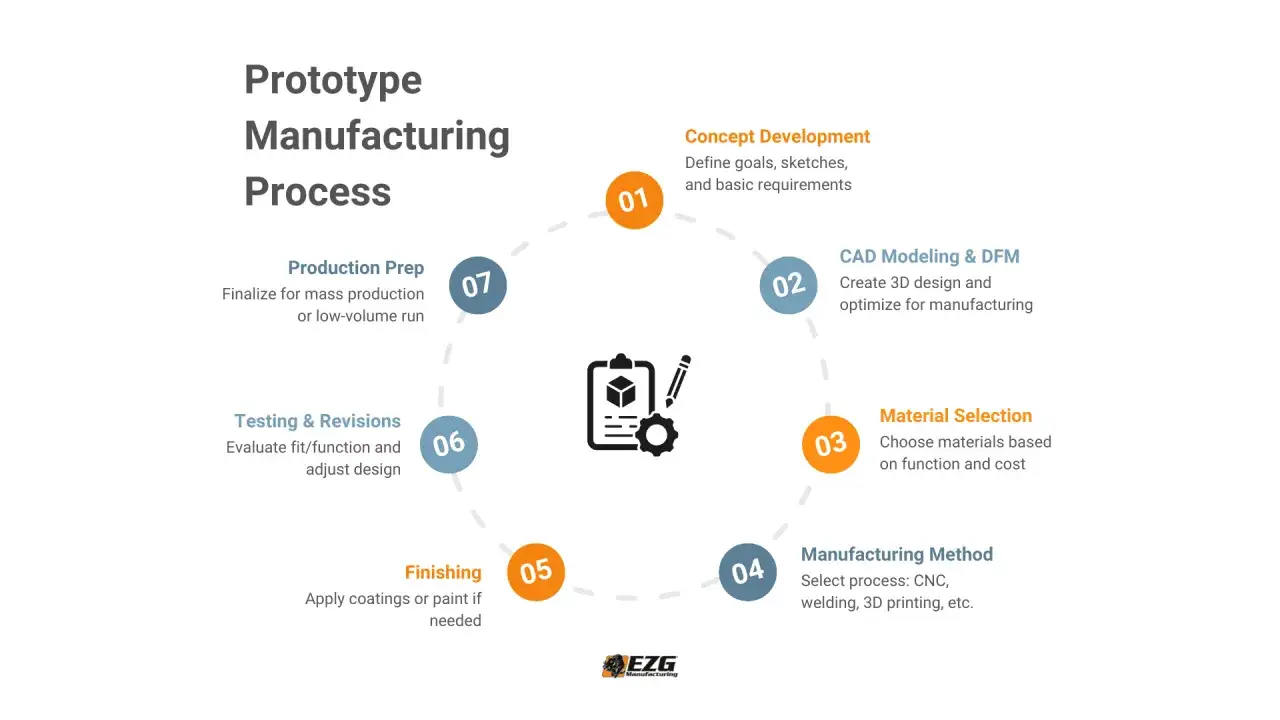

Dlaczego druk addytywny skraca drogę od CAD-u do testu
Z mojego punktu widzenia największa przewaga nie polega wyłącznie na tym, że część powstaje szybko. Chodzi o to, że można sprawdzić założenia wcześnie: czy obudowa się zamyka, czy śruba ma dostęp, czy uchwyt nie koliduje z innym elementem, czy geometria ma sens w montażu.
W tradycyjnym podejściu taki test często oznacza koszt narzędzia, dłuższy termin i większą presję, żeby „już nie ruszać projektu”. W produkcji addytywnej jest odwrotnie: celem jest tanio i szybko obnażyć błędy, zanim wejdą do formy, oprzyrządowania albo serii pilotażowej.
To szczególnie ważne przy nowych wyrobach, bo prototyp nie ma być od razu finalny. Ma odpowiedzieć na jedno konkretne pytanie albo na kilka precyzyjnych pytań naraz: czy wymiar się zgadza, czy część wytrzyma obciążenie, czy pracownik wygodnie ją chwyci, czy montaż w ogóle da się wykonać bez improwizacji. Właśnie dlatego techniki przyrostowe tak dobrze pasują do inżynierii produkcji, a nie tylko do pokazowych modeli.
Skoro wiadomo już, po co ten proces w ogóle się opłaca, przechodzę do wyboru technologii, bo to tam najłatwiej przepalić budżet.
Jaką technologię wybrać do konkretnego prototypu
Nie wybieram technologii odruchowo. Najpierw pytam, co ma być ważniejsze: koszt, detal, wytrzymałość, szybkość czy brak podpór. Ten prosty porządek oszczędza więcej niż najtańszy materiał.
| Technologia | Dokładność i powierzchnia | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|---|
| FDM | Zwykle około ±0,5% w desktopowych maszynach; warstwa najczęściej 0,1-0,3 mm. Powierzchnia jest wyraźnie warstwowa. | Szybkie modele koncepcyjne, obudowy, uchwyty, sprawdzenie montażu i gabarytu. | Widoczne linie warstw, podpory, skurcz i ryzyko paczenia przy trudniejszych materiałach. |
| SLA / DLP | Bardzo wysoki detal; warstwa może zejść do 0,02 mm. Powierzchnia jest gładka i czysta wizualnie. | Małe elementy, precyzyjne detale, prototypy wizualne, formy koncepcyjne, modele prezentacyjne. | Podpory zostawiają ślady, a żywice po obróbce nie zawsze dobrze znoszą długie obciążenie lub wysoką temperaturę. |
| SLS / MJF | Typowo około ±0,3%; powierzchnia jest matowa, ale spójna. Warstwa i ślad procesu są mniej widoczne niż w FDM. | Funkcjonalne prototypy, elementy ruchome, złożone geometrie bez podpór, części do testów mechanicznych. | Wyższy koszt niż FDM i konieczność uwzględnienia skurczu materiału. |
| PolyJet / material jetting | Bardzo wysoka precyzja, w małych częściach nawet około ±0,05-0,1 mm. Świetna jakość powierzchni. | Modele bardzo detaliczne, wielomateriałowe, pokazowe i ergonomiczne. | Wyraźnie wyższy koszt i ograniczona odporność niektórych materiałów. |
Jeżeli mam wybrać jedną zasadę, to taką: FDM zaczyna rozmowę, SLA pokazuje detal, a SLS sprawdza funkcję. Gdy część ma być tylko sprawdzianem kształtu, zwykle nie ma sensu przepłacać. Gdy ma pracować mechanicznie albo składać się z ruchomych elementów, warto od razu wyjść poza najtańszy wariant.
W praktyce metalowy druk 3D wchodzi do gry dopiero wtedy, gdy prototyp musi przeżyć temperaturę, nacisk albo środowisko, którego tworzywo już nie udźwignie. Do pierwszych iteracji to zwykle za dużo, ale przy testach funkcjonalnych bywa jedyną sensowną drogą.
Wybór technologii to dopiero połowa pracy. Druga połowa zaczyna się w modelu CAD, bo to tam najczęściej powstają problemy, których drukarka nie naprawi.
Jak przygotować model, żeby nie zapłacić za poprawki dwa razy
Gdy przygotowuję model do wydruku, zawsze patrzę na niego jak na element procesu, a nie tylko plik. To znaczy: sprawdzam materiał, grubość, tolerancje, sposób podparcia i to, czy część da się w ogóle sensownie wyjąć z maszyny albo domyć po obróbce.
Sprawdź geometrię pod realny materiał
To, co wygląda dobrze na ekranie, bywa za cienkie w realu. W FDM bezpieczny punkt startowy dla ścianek to często około 0,8-1,2 mm, ale wszystko zależy od dyszy, wypełnienia i materiału. W żywicach można zejść niżej, ale wtedy rośnie wrażliwość na uszkodzenia i odkształcenia.
Zaplanuj tolerancje i pasowania
Jeśli element ma wejść na wcisk, obracać się albo współpracować z tuleją, nie projektuję na styk. Dla pierwszej iteracji zostawiam zwykle luz rzędu 0,2-0,5 mm, a przy bardziej wymagających układach robię próbkę testową zamiast zgadywać. W SLS i MJF trzeba też pamiętać o skurczu materiału, który w praktyce kompensuje się już na etapie modelu.
Ustaw orientację i podpory pod funkcję, nie tylko pod czas
Orientacja wydruku wpływa na wytrzymałość warstw, jakość powierzchni i ilość podpór. Czasem szybszy wydruk jest po prostu gorszy konstrukcyjnie. Zdarza mi się celowo wydłużyć proces o kilkanaście procent, jeśli dzięki temu ślad po podporach ląduje na niewidocznej krawędzi albo w miejscu, które i tak będzie obrabiane.
Przeczytaj również: Analiza statyczna w produkcji - kiedy naprawdę się opłaca?
Wyczyść plik przed zleceniem
Niepełne bryły, dziury w siatce, zdublowane ściany i przypadkowe nakładające się powierzchnie potrafią zabić nawet prosty model. To szczególnie ważne przy składanych zespołach, gdzie każdy detal wygląda poprawnie osobno, ale po eksporcie do STL całość robi się nieczytelna dla produkcji. Jeśli producent nie musi domyślać się intencji konstruktora, oszczędzasz czas i pieniądze.
Po takim przygotowaniu prototyp jest po prostu łatwiejszy do wykonania, a to bezpośrednio zmniejsza ryzyko typowych wpadek.
Co najczęściej psuje prototyp w praktyce
- Projektowanie pod wygląd zamiast pod funkcję - model wygląda dobrze w renderze, ale ma za cienkie ścianki, za małe promienie i nierealne pasowania.
- Brak miejsca na technologię - podpory, kierunek druku i post-processing nie zostały uwzględnione, więc gotowy element ma ślady albo deformacje tam, gdzie nie powinien.
- Zbyt optymistyczne oczekiwania wobec materiału - żywica nie zachowuje się jak docelowy termoplast, a prosty FDM nie udaje formy wtryskowej.
- Pomijanie testu montażu - część przechodzi przez kontrolę wymiarową, ale nie składa się z resztą układu.
- Niejasny cel prototypu - jeśli nie wiadomo, czy testujesz wygląd, ergonomię czy wytrzymałość, trudno wybrać właściwy proces i materiał.
- Zakładanie, że jeden wydruk rozwiąże wszystko - w praktyce prawie zawsze trzeba zrobić przynajmniej jedną iterację.
Najlepszy prototyp, jaki widziałem, nie był najbardziej efektowny. Był taki, który szybko pokazał, co jest dobre, a co trzeba poprawić. To właśnie dlatego prostota często wygrywa z ambicją, przynajmniej na etapie walidacji.
Skoro wiadomo już, czego unikać, czas spojrzeć na bardzo przyziemny temat: koszt i termin. Tu najłatwiej o rozczarowanie, jeśli ktoś porównuje tylko cenę materiału.
Ile to kosztuje i jak szybko możesz mieć część
Na polskim rynku usług druku 3D najprostsze próbki bywają gotowe nawet tego samego albo następnego dnia, a standardowo trzeba liczyć zwykle kilka dni roboczych. Ekspres jest możliwy, ale prawie zawsze kosztuje więcej, bo płacisz za priorytet, przygotowanie pliku i dostępność maszyny, a nie wyłącznie za sam materiał.
Orientacyjnie patrzę na to tak:
| Scenariusz | Typowy koszt | Typowy czas | Kiedy ma sens |
|---|---|---|---|
| Mały prosty model FDM | Około 20-100 zł | 1-2 dni, czasem szybciej | Sprawdzenie kształtu, gabarytu, prostego montażu i ergonomii. |
| Dokładny model SLA / DLP | Około 50-250 zł | 1-3 dni | Detale, gładka powierzchnia, elementy pokazowe i małe części precyzyjne. |
| Funkcjonalny element SLS / MJF | Około 150-500 zł | 2-5 dni | Testy mechaniczne, elementy ruchome, złożone geometrie bez podpór. |
| Prototyp metalowy lub wielomateriałowy | Od kilkuset złotych wzwyż | Kilka dni do ponad tygodnia | Gdy liczy się odporność cieplna, sztywność albo praca w trudnym środowisku. |
To nie są ceny „z katalogu”, tylko praktyczny przedział, który pomaga ocenić, czy mówimy o szybkim sprawdzianie projektu, czy już o droższym, dopracowanym prototypie. Na końcową kwotę najmocniej wpływają: wielkość, ilość sztuk, materiał, poziom wykończenia, podpory oraz to, czy element wymaga dodatkowej obróbki.

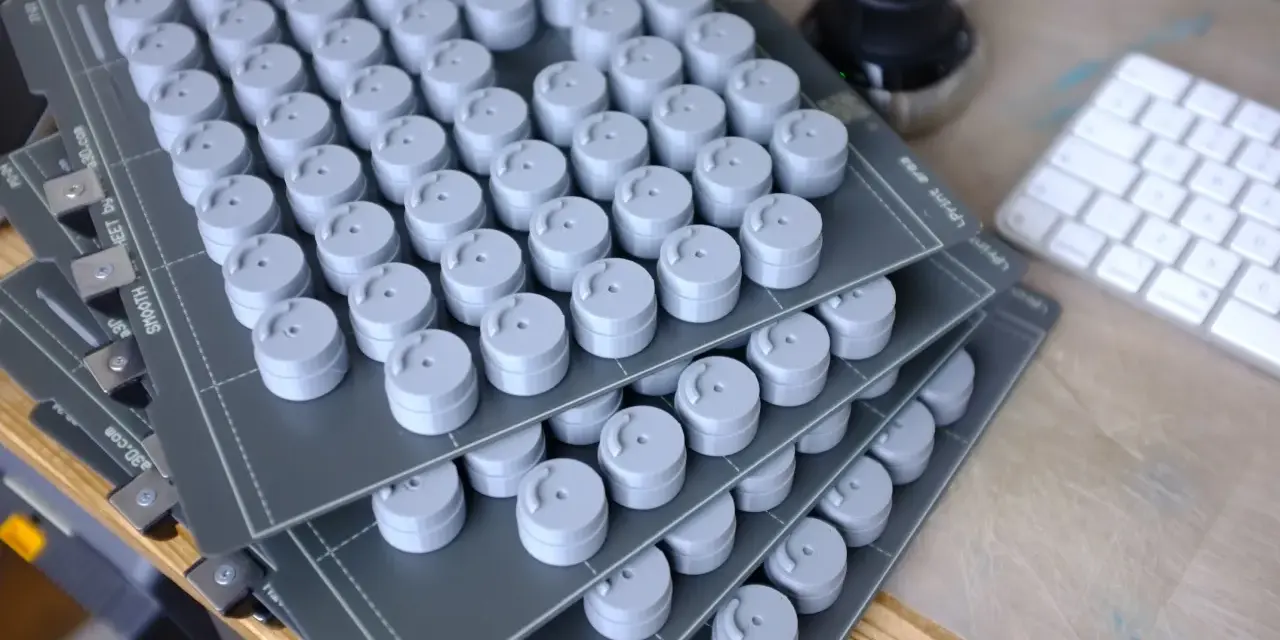

Jeśli mam wskazać jedną rzecz, która często dziwi zamawiających, to właśnie różnica między modelem pojedynczym a małą serią. Przy 5-10 sztukach koszt jednostkowy bywa wyraźnie niższy niż przy jednej sztuce, bo część przygotowania i uruchomienia procesu rozkłada się na więcej elementów. To ważne przy prototypach zespołowych, gdy od razu chcesz porównać kilka wariantów.
Po kosztach i terminach naturalnie pojawia się kolejne pytanie: gdzie ta metoda daje największy zwrot, a gdzie jest tylko wygodnym skrótem.

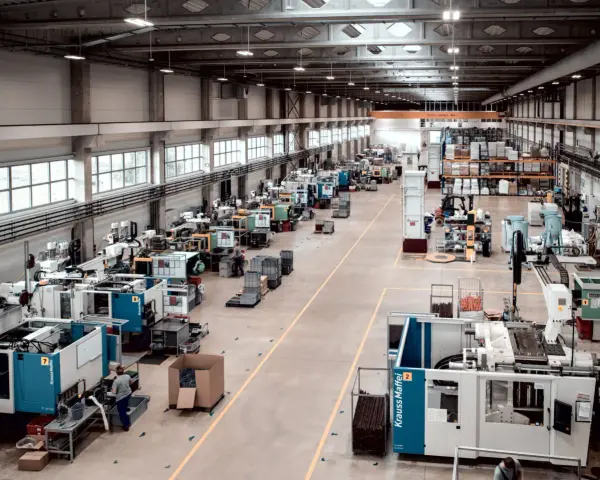

Gdzie ta metoda daje największy zwrot w inżynierii produkcji
W inżynierii produkcji najbardziej cenię te zastosowania, w których fizyczny model skraca decyzję, a nie tylko ją ładnie ilustruje. Najlepiej działa to tam, gdzie projekt trzeba zweryfikować z montażem, z operatorem albo z konkretną maszyną.
- Obudowy i osłony - sprawdzasz dostęp do śrub, zatrzaski, miejsce na elektronikę i prowadzenie kabli.
- Przyrządy montażowe i uchwyty - tu liczy się ergonomia, sztywność i to, czy detal realnie ułatwia pracę na stanowisku.
- Elementy ruchome - dobre do oceny luzów, tarcia i współpracy kilku części w jednym układzie.
- Modele ergonomiczne - od razu widać, czy dłoń ma dobry chwyt, czy przycisk nie jest za głęboko i czy krawędzie są przyjazne w użytkowaniu.
- Prototypy przed serią pilotażową - pomagają wychwycić błędy przed zleceniem droższej produkcji.
Tu właśnie widać przewagę druku addytywnego nad klasycznym prototypowaniem: nie wymaga on od razu pełnego uruchomienia produkcji, a jednocześnie pozwala rozmawiać o projekcie na poziomie rzeczywistego przedmiotu. Dla zespołów konstrukcja-produkcja to ogromna różnica, bo dyskusja przestaje być teoretyczna.
Jeśli projekt ma służyć wyłącznie prezentacji, można postawić na wygląd. Jeśli ma wejść do montażu, testu albo środowiska przemysłowego, trzeba przejść na myślenie procesowe. I właśnie to prowadzi do ostatniego kroku: praktycznej listy kontrolnej przed zleceniem wydruku.
Co sprawdzić przed zleceniem pierwszego wydruku
Zanim wyślę plik do produkcji, przechodzę przez krótką listę. Jest prosta, ale oszczędza najwięcej nerwów właśnie wtedy, gdy termin jest ciasny.
- Czy wiem, co dokładnie ma potwierdzić prototyp: wygląd, montaż, wytrzymałość, ergonomię czy wszystko naraz?
- Czy materiał odpowiada warunkom pracy: temperatura, wilgoć, obciążenie, kontakt z chemią, promieniowanie UV?
- Czy grubości ścianek, otwory i promienie są dostosowane do wybranej technologii?
- Czy w modelu są zaplanowane podpory, ślady po nich i ewentualna obróbka po wydruku?
- Czy tolerancje są opisane jasno, a miejsca krytyczne zostały oznaczone?
- Czy potrzebuję jednej sztuki, czy od razu małej serii porównawczej z kilkoma wariantami?
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby taka: nie zaczynaj od najlepszego materiału, tylko od najlepszego pytania technicznego. Wtedy prototyp naprawdę pracuje na projekt, a nie tylko zajmuje miejsce na stole. I właśnie tak rozumiem dobrze prowadzone prototypowanie 3D w środowisku produkcyjnym.
