W projektach produkcyjnych czasem nie przegrywa najlepszy pomysł, tylko najwolniejsza iteracja. Dlatego prototyp robi się możliwie szybko: po to, by sprawdzić geometrię, dopasowanie, funkcję i koszt zanim ruszy drogie wdrożenie. W tym tekście pokazuję, jak wygląda ten proces w praktyce, kiedy warto użyć druku 3D, CNC albo odlewania próżniowego i jakie błędy najczęściej wydłużają drogę do gotowego produktu.
Najkrótsza droga do działającego prototypu
- Prototyp ma odpowiedzieć na konkretne pytanie: czy element pasuje, działa, wytrzymuje obciążenie albo wygląda tak, jak trzeba.
- W inżynierii produkcji najwięcej daje szybka pętla: model CAD, wykonanie, test, poprawka i ponowne sprawdzenie.
- Dobór technologii ma większe znaczenie niż sama „szybkość druku” - inny proces wybiera się do obudowy, inny do elementu nośnego, a jeszcze inny do małej serii.
- Koszt rośnie głównie przez tolerancje, wykończenie, materiał i liczbę iteracji, a nie tylko przez rozmiar części.
- Najwięcej błędów wynika z tego, że zleca się model bez jasnego celu testu i bez opisu warunków pracy.
Co naprawdę oznacza prototyp w inżynierii produkcji
W praktyce prototyp nie jest miniaturową wersją finalnego produktu, tylko narzędziem decyzyjnym. Ma pokazać, czy projekt da się zmontować, czy działa pod obciążeniem i czy warto inwestować w kolejne etapy. Właśnie dlatego w inżynierii produkcji patrzę na niego inaczej niż na model pokazowy: liczy się nie tylko wygląd, ale też zachowanie materiału, czas montażu i powtarzalność.
Najczęściej spotykam trzy poziomy prototypów:
- Wizualny - służy do oceny formy, proporcji i ergonomii, na przykład obudowy elektroniki albo uchwytu dla operatora.
- Montażowy - sprawdza spasowanie części, luz, zatrzaski i kolejność składania.
- Funkcjonalny - ma pracować w warunkach zbliżonych do docelowych, więc testuje nośność, temperaturę, zużycie lub odporność chemiczną.
To rozróżnienie brzmi prosto, ale oszczędza mnóstwo czasu. Jeśli od początku wiem, jaki problem ma rozwiązać model, nie przepłacam za cechy, których w tym etapie wcale nie potrzebuję. Kiedy cel jest nazwany, można przejść do samego przebiegu pracy.

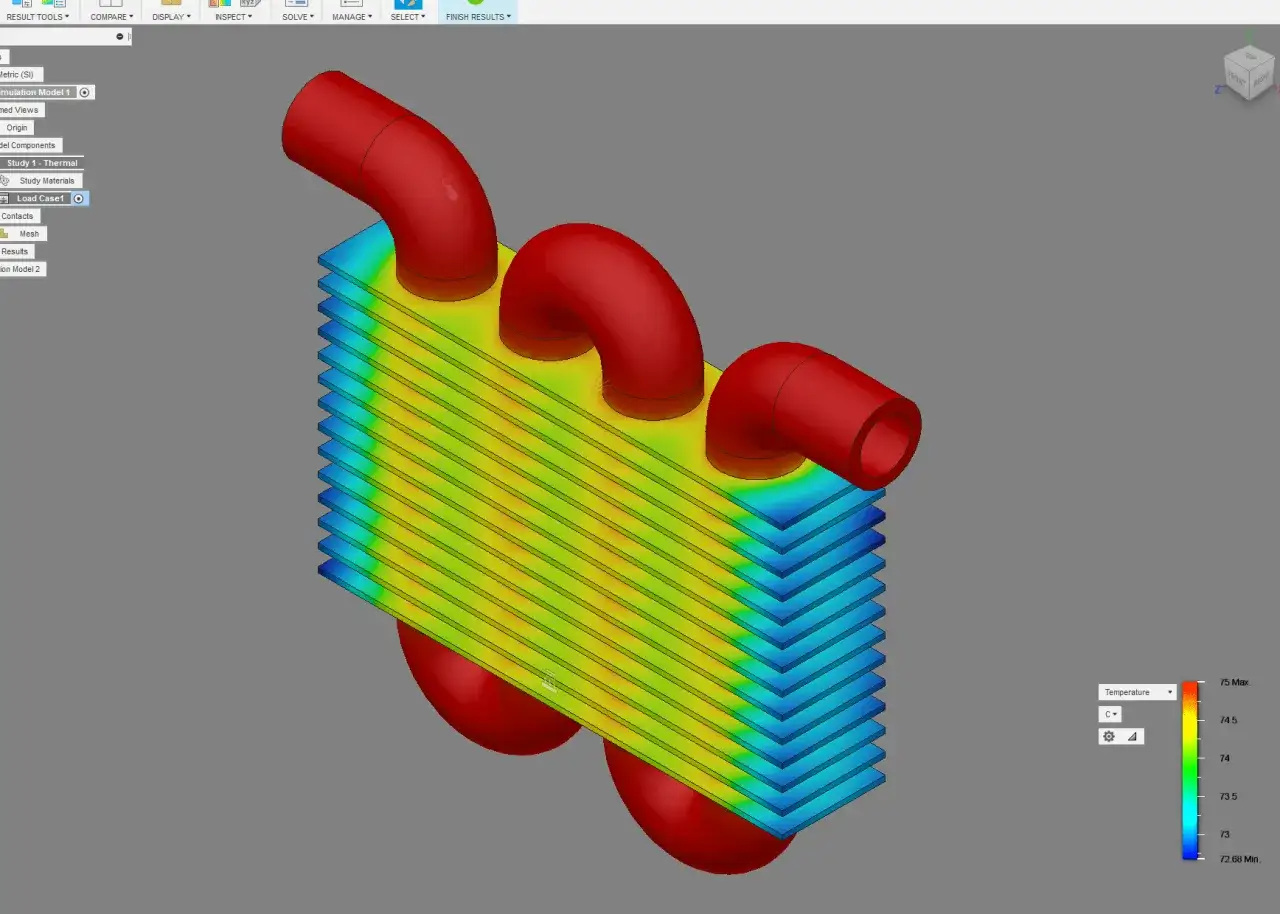

Jak wygląda droga od modelu CAD do pierwszego testu
Najsprawniej działa proces, w którym każdy krok kończy się konkretną decyzją. Zwykle zaczynam od krótkiej listy pytań: co sprawdzam, jaka jest tolerancja błędu, ile sztuk potrzebuję i czy prototyp ma tylko wyglądać, czy też ma wytrzymać realne obciążenie. Dopiero potem wybieram technologię i materiał.
- Definiuję cel testu i kryterium sukcesu.
- Oznaczam w modelu CAD powierzchnie krytyczne, tolerancje i miejsca łączenia.
- Dobieram technologię do zadania, a nie do przyzwyczajenia wykonawcy.
- Zamawiam zwykle 1-3 sztuki tej samej wersji, żeby nie opierać wniosków na jednym egzemplarzu.
- Po otrzymaniu elementu mierzę, składam, testuję i zapisuję poprawki do kolejnej iteracji.
W praktyce pierwsza sztuka rzadko bywa ostatnią. Dwie lub trzy krótkie iteracje są zwykle tańsze niż jedna długa walka z „prawie gotowym” elementem. To szczególnie ważne przy częściach montażowych, gdzie o sukcesie decyduje czasem luz łączenia, a nie sam kształt. Gdy wiesz już, jak pracuje proces, łatwiej dobrać odpowiednią technologię.
Jak dobrać technologię do celu prototypu
Nie ma jednej najlepszej metody. FDM, SLA, SLS, MJF, CNC czy odlewanie próżniowe rozwiązują inne problemy, dlatego w dobrym projekcie często łączy się kilka technologii. Ja zwykle patrzę na trzy pytania: czy potrzebuję szybkości, czy dokładności, czy zachowania zbliżonego do produkcji seryjnej.
| Technologia | Kiedy ma sens | Mocne strony | Ograniczenia | Orientacyjny czas |
|---|---|---|---|---|
| FDM | Wczesne sprawdzenie geometrii, ergonomii i dopasowania dużych części | Niski koszt, szybka iteracja, łatwa korekta projektu | Widoczne warstwy, słabsza estetyka, niższa jakość detali | Od kilku godzin do 2 dni |
| SLA/DLP | Małe elementy, drobne detale, modele pokazowe i precyzyjne części | Bardzo dobra powierzchnia i dokładność wizualna | Większa kruchość, często potrzebne wygrzanie lub mycie po druku | Od kilku godzin do 2 dni |
| SLS/MJF | Obudowy, zatrzaski, części funkcjonalne i testy montażowe | Brak podpór, dobra wytrzymałość, sensowna powtarzalność | Wyższy koszt niż FDM, chropowatsza powierzchnia | Zwykle 2-5 dni |
| CNC | Części nośne, elementy z metalu lub materiału bliskiego seryjnemu | Wysoka sztywność, dobra precyzja, realne właściwości materiału | Większy koszt przy skomplikowanych kształtach i ubytkach materiału | Zazwyczaj 1-5 dni |
| Odlewanie próżniowe | Małe serie 10-50 sztuk i testy wyglądu zbliżonego do finalnego produktu | Dobra jakość powierzchni, sens przy krótkiej serii | Trzeba przygotować model wzorcowy i formę silikonową | Około 5-10 dni |
Jeśli projekt ma przejść z prototypu do produkcji, nie patrzę wyłącznie na technologię „najszybszą”, tylko na tę, która najlepiej symuluje docelowe warunki pracy. Obudowa do elektroniki może zacząć się od FDM, ale jeśli ma zatrzaski i cienkie ścianki, sensownie jest przejść na SLS albo MJF. Z kolei element, który później ma pracować pod obciążeniem, często szybciej warto sprawdzić CNC niż wieloma wydrukami. Po wyborze procesu zostaje już najtrudniejsze pytanie: ile to naprawdę kosztuje i gdzie uciekają pieniądze.
Ile to trwa i co naprawdę wpływa na koszt
Orientacyjnie prosty model kontrolny potrafi kosztować kilkadziesiąt złotych, prototyp funkcjonalny z materiału inżynieryjnego częściej zamyka się w kilkuset złotych, a część po CNC, z wykończeniem albo w małej serii, szybko wchodzi w poziom kilku tysięcy złotych. To nie jest sztywna taryfa, tylko praktyczny punkt odniesienia. Największa różnica między tanim a drogim prototypem zwykle nie wynika z samego rozmiaru, ale z liczby operacji po wykonaniu.
Na koszt i czas najmocniej wpływają:
- Geometria - podcięcia, cienkie ścianki i zamknięte przestrzenie wydłużają przygotowanie modelu oraz wykonanie.
- Materiał - tworzywa inżynieryjne, żywice wysokiej klasy i metal są droższe niż podstawowe filamenty.
- Tolerancje - im ciaśniejsze pasowanie, tym więcej uwagi wymaga model i kontrola po produkcji.
- Wykończenie - szlifowanie, barwienie, lakierowanie lub obróbka powierzchni potrafią podwoić pracę nad częścią.
- Liczba wariantów - trzy wersje geometrii zwykle są bardziej opłacalne niż jedna „idealna” i zbyt późno poprawiona.
- Post-processing - usuwanie podpór, mycie, utwardzanie, klejenie i montaż końcowy są często ukrytym kosztem.
W praktyce największy błąd polega na tym, że zamawia się model bez wskazania, które powierzchnie są krytyczne, a które mogą pozostać „surowe”. Wtedy wykonawca robi więcej niż trzeba albo za mało tam, gdzie trzeba najdokładniej. I właśnie z tego powodu tyle projektów potyka się nie na technologii, tylko na błędach przygotowania.
Najczęstsze błędy, które psują prototypy
Najgorsze prototypy nie są źle wykonane technicznie. One są źle zdefiniowane. Zbyt często widzę sytuację, w której model miał potwierdzić jedno, a testowano go pod zupełnie innym kątem. To prowadzi do fałszywych wniosków i kolejnej rundy poprawek.
- Brak jasnego celu - jeśli nie wiadomo, co ma zostać sprawdzone, prototyp staje się tylko ładnym obiektem.
- Testowanie estetyki zamiast funkcji - element może wyglądać dobrze, ale dalej nie pasować do montażu.
- Pomijanie tolerancji - bez luzów montażowych i wymiarów krytycznych nawet dobry model CAD nie zadziała w praktyce.
- Zły wybór materiału - PLA nie jest dobrym zamiennikiem do testów cieplnych, a sama żywica nie zastąpi odporności mechanicznej produkcyjnego tworzywa.
- Ignorowanie skurczu i orientacji druku - kierunek warstw wpływa na wytrzymałość, a skurcz zmienia wymiary bardziej, niż wielu projektantów zakłada.
- Jeden egzemplarz jako dowód - pojedyncza sztuka może być szczęśliwym trafem, a nie potwierdzeniem procesu.
- Brak planu poprawki - jeśli po pierwszym teście nie wiadomo, co zmieniam, cały cykl się rozmywa.
Najprościej mówiąc: prototyp ma uczyć, a nie udawać gotowy produkt. Kiedy model zaczyna przechodzić testy w sposób powtarzalny, pojawia się następne pytanie - czy można już myśleć o serii, czy nadal potrzebna jest kolejna iteracja. To prowadzi do decyzji, która w produkcji bywa ważniejsza niż sam wydruk.
Kiedy prototyp jest gotowy do przejścia na serię
Nie każdy udany prototyp oznacza gotowość do produkcji. Dla mnie granica między „działa” a „można wdrażać” pojawia się dopiero wtedy, gdy część jest powtarzalna, montuje się bez walki i przechodzi testy w założonym środowisku. Jeśli planowana jest forma wtryskowa albo krótka seria, przed decyzją o uruchomieniu warto sprawdzić kilka rzeczy naraz.
| Sprawdzenie | Co ma potwierdzić | Co robię, jeśli wynik jest słaby |
|---|---|---|
| Dopasowanie części | Element składa się bez dociskania i bez nadmiernych luzów | Koryguję tolerancje, grubości ścian i miejsca styku |
| Powtarzalność | Trzy podobne sztuki zachowują się tak samo | Wracam do modelu lub procesu wykonania |
| Wytrzymałość | Model znosi zakładane obciążenie, cykle lub temperaturę | Zmiana materiału albo wzmocnienie geometrii |
| Wykończenie | Powierzchnia i wygląd odpowiadają wymaganiom produktu | Dodaję obróbkę końcową albo wybieram inną technologię |
| Koszt jednostkowy | Seria ma sens finansowy względem prototypu i planowanej skali | Przeliczam opłacalność innego procesu lub zmianę konstrukcji |
W praktyce nie przeskakuję z jednego dobrze działającego egzemplarza od razu do dużej produkcji. Często sensowniejszy jest krótki pilot, na przykład 10-50 sztuk, który pokazuje, czy proces jest powtarzalny i czy nie wychodzą problemy montażowe. Jeśli to przejdzie, dopiero wtedy warto inwestować w pełne oprzyrządowanie. Zostaje jeszcze ostatnia rzecz, która najczęściej decyduje o tempie pracy: jak przygotować sam plik i opis, żeby nie wracać do poprawek.
Co przygotować przed zleceniem prototypu, żeby skrócić iteracje
Najbardziej przyspiesza nie sprzęt, tylko kompletna informacja. Jeżeli od początku dostaję dobrze opisany cel, prototyp wraca szybciej i z mniejszą liczbą niespodzianek. Dlatego przed zleceniem warto przygotować nie tylko plik, ale też krótki kontekst techniczny.
- Plik CAD w formacie STEP oraz, jeśli to możliwe, plik natywny z programu projektowego.
- Opis funkcji części - co ma robić i czego absolutnie nie wolno jej robić.
- Wymiary krytyczne, czyli te, które muszą się zgadzać najbardziej.
- Informację o warunkach pracy: temperatura, wilgoć, UV, chemia, obciążenie, wibracje.
- Preferowaną liczbę sztuk i informację, czy potrzebujesz jednej wersji, czy kilku wariantów.
- Wymagania dotyczące powierzchni: surowa, gładka, przezroczysta, malowana, pod montaż.
- Zdjęcie lub szkic miejsca montażu, jeśli część ma współpracować z innym elementem.
Jeśli czegoś nie wiesz, lepiej napisać to wprost niż zgadywać. Dobrzy wykonawcy wolą niepełny, ale uczciwy opis celu niż pozornie dokładny model bez kontekstu. Tak właśnie wygląda praktyczne szybkie prototypowanie w inżynierii produkcji: nie jako pojedynczy wydruk, ale jako seria świadomych decyzji, które skracają drogę od pomysłu do działającego produktu.
