Napęd CoreXY to jeden z tych układów w drukarkach 3D, które realnie zmieniają sposób pracy maszyny, a nie tylko wygląd specyfikacji. Daje wyższą dynamikę ruchu, lepszą kontrolę drgań i większy potencjał przy szybkim druku, ale wymaga też sensownej konstrukcji oraz dokładniejszego strojenia. Poniżej rozbieram go na prosty mechaniczny obraz, porównuję z popularnymi alternatywami i pokazuję, kiedy taki wybór ma sens, a kiedy jest po prostu niepotrzebnym komplikowaniem projektu.
Najkrótsza odpowiedź o napędzie CoreXY
- To kinematyka ruchu, a nie marka ani konkretny model drukarki.
- Dwa silniki i dwa paski współpracują tak, by poruszać głowicą po osiach X i Y przy niskiej masie ruchomej.
- Największa przewaga to szybszy ruch przy mniejszych drganiach i mniejszym ryzyku artefaktów na ścianach wydruku.
- Układ najlepiej sprawdza się w maszynach nastawionych na szybkość, sztywność i pracę w komorze.
- Sama kinematyka nie wystarczy: liczą się rama, prowadzenie pasków, chłodzenie i firmware.
- W prostych, budżetowych konstrukcjach klasyczny układ kartezjański bywa łatwiejszy w serwisie i bardziej opłacalny.

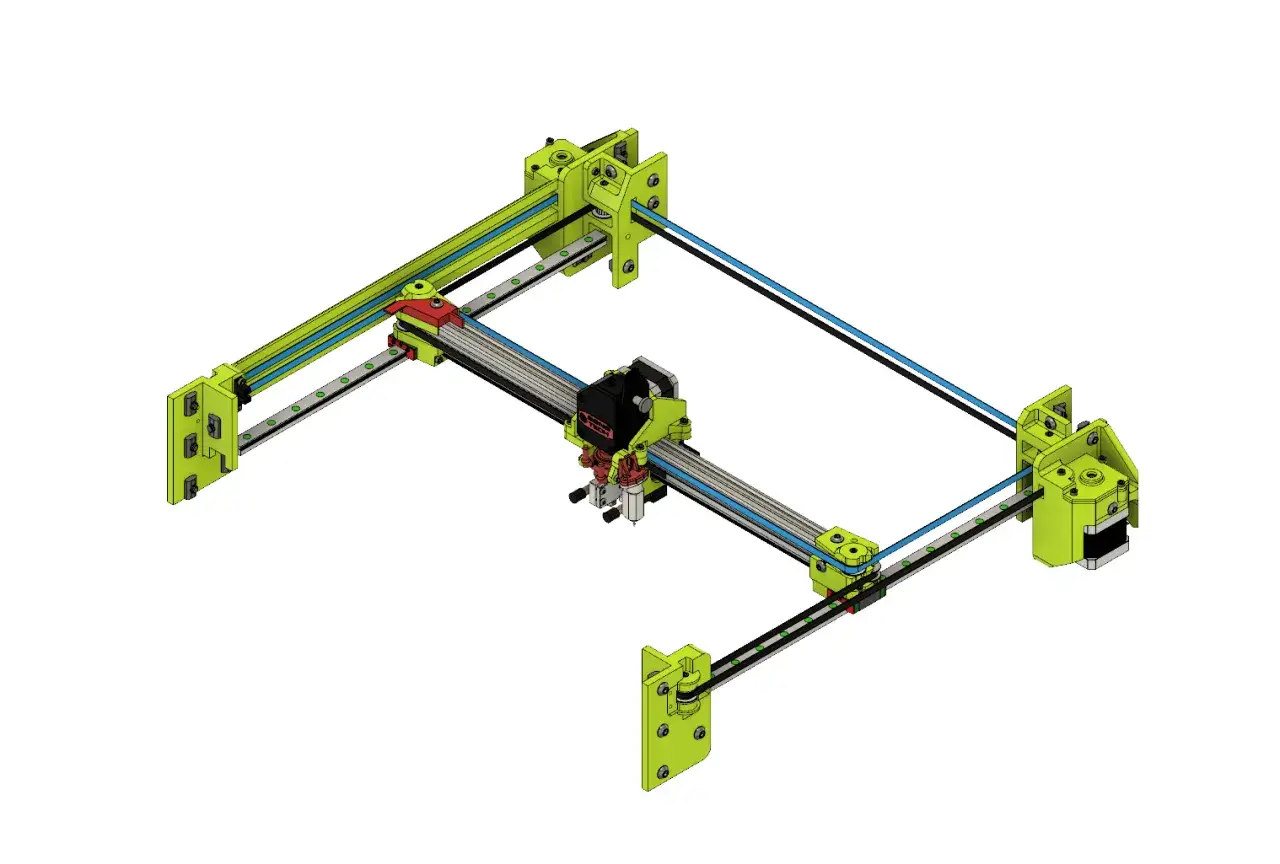

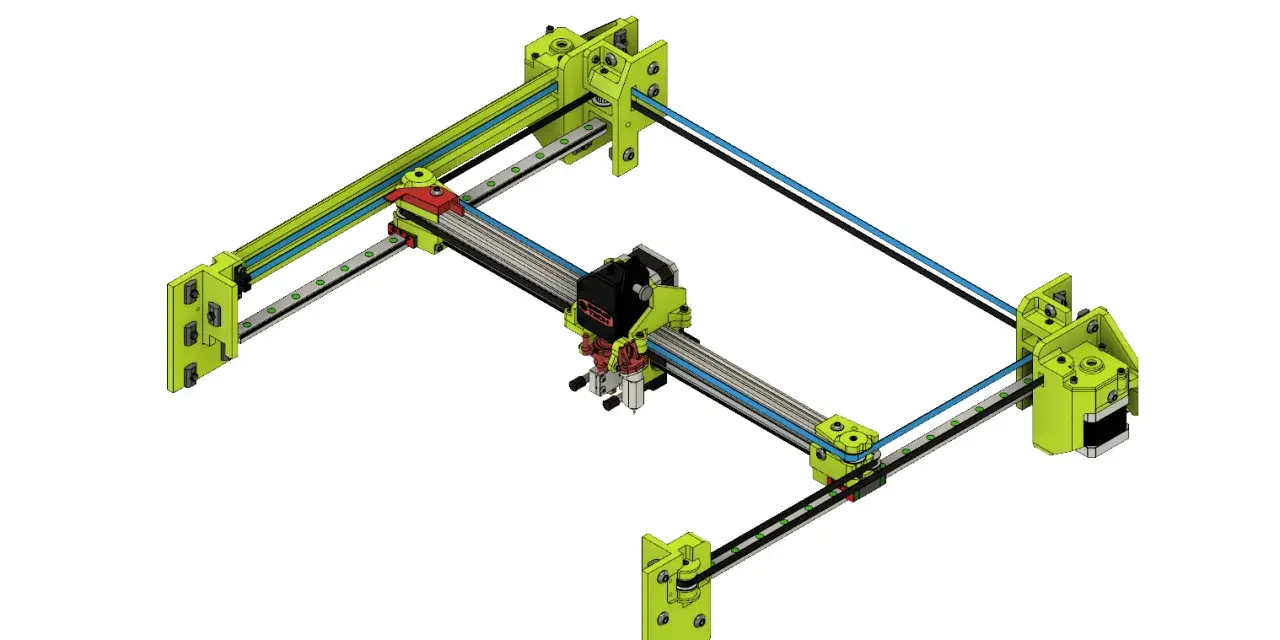

Jak działa napęd CoreXY w drukarce 3D
Najprościej mówiąc, w tym układzie dwa silniki nie odpowiadają osobno za oś X i oś Y. Pracują razem, a ich ruch jest „składany” w taki sposób, by głowica poruszała się po płaszczyźnie XY. Silniki są zamocowane na ramie, więc nie wożą własnego ciężaru razem z wózkiem, a to od razu zmniejsza bezwładność całego układu.
Mechanicznie wygląda to bardziej złożenie niż w klasycznej drukarce kartesjańskiej, ale logika jest prosta. Gdy oba silniki obracają się w tę samą stronę, głowica jedzie po jednej osi. Gdy obracają się przeciwnie, ruch odbywa się po drugiej. Jeśli pracuje tylko jeden z nich, ruch staje się diagonalny. W praktyce daje to bardzo sprytny sposób sterowania bez dokładania ciężaru do osi ruchomej.
- Silniki są nieruchome względem ramy, więc nie pogarszają dynamiki ruchu głowicy.
- Paski są prowadzone w układzie krzyżowym, dzięki czemu oba silniki współtworzą ruch w XY.
- Oś Z zwykle pracuje osobno, a w popularnych konstrukcjach stół porusza się głównie pionowo.
To właśnie ten układ sprawia, że CoreXY wygląda na prosty z zewnątrz, ale wewnątrz jest bardzo świadomie zaprojektowaną maszyną. A skoro mechanika jest już jasna, łatwiej zrozumieć, skąd bierze się jej przewaga przy szybszym druku.
Dlaczego ten układ daje przewagę przy szybszym druku
W drukarce 3D prędkość to nie tylko liczba wpisana w slicerze. Liczy się to, czy konstrukcja potrafi tę prędkość utrzymać bez drgań, uciekania geometrii i rozmytych narożników. CoreXY dobrze radzi sobie właśnie dlatego, że ogranicza masę elementów poruszających się w poziomie. Mniej masy to mniejsza bezwładność, a mniejsza bezwładność to łatwiejsze przyspieszanie i hamowanie.
W praktyce przekłada się to na kilka odczuwalnych korzyści. Po pierwsze, łatwiej zachować ostre krawędzie i czytelne detale przy wysokich przyspieszeniach. Po drugie, maleje ryzyko ghostingu, czyli falowania ścian po dynamicznych zmianach kierunku. Po trzecie, cała maszyna zwykle pracuje spokojniej akustycznie, bo mniej energii trafia w ramę jako drganie.
Tu jednak pojawia się ważne zastrzeżenie, które często pomija marketing. Sama kinematyka nie przyspiesza druku, jeśli hotend nie nadąża z przepływem, chłodzenie jest słabe albo rama jest zbyt wiotka. Do szybkiego druku potrzebne są jeszcze input shaping, czyli filtracja drgań na podstawie rezonansu maszyny, oraz pressure advance, czyli kompensacja opóźnienia narastania ciśnienia w dyszy. Bez tego CoreXY pozostaje tylko eleganckim układem pasków, a nie narzędziem do realnie szybszej produkcji.
Właśnie dlatego warto porównać go z innymi rozwiązaniami zamiast patrzeć wyłącznie na samą nazwę konstrukcji.
Jak CoreXY wypada na tle układu kartezjańskiego i stołu jeżdżącego
Największe nieporozumienie polega na tym, że wiele osób wrzuca do jednego worka wszystkie drukarki bez dokładnego rozróżnienia kinematyki. CoreXY nie oznacza automatycznie „lepszej drukarki”. Oznacza za to inny kompromis między szybkością, prostotą i kosztem. Dla porządku zestawiam najpopularniejsze podejścia obok siebie.
| Układ | Co zyskujesz | Co tracisz | Najlepsze zastosowanie |
|---|---|---|---|
| CoreXY | Niska masa ruchoma, wysoka dynamika, dobre tłumienie drgań przy dobrze zestrojonej maszynie | Większa złożoność montażu i regulacji, więcej punktów krytycznych dla pasków | Szybki druk techniczny, maszyny zamknięte, większe wymagania co do sztywności |
| Kartezjański z ruchomą osią X/Y | Prostsza konstrukcja, łatwiejszy serwis, zwykle niższy próg wejścia | Większa masa poruszanych elementów, mniejszy potencjał przy wysokich przyspieszeniach | Uniwersalne zastosowania, prostsze projekty, mniejszy budżet |
| Stół jeżdżący | Niski koszt, prostota, bardzo dobre wejście dla początkujących | Poruszający się stół ogranicza dynamikę, zwłaszcza przy większych i wyższych wydrukach | Domowe drukowanie PLA i PETG, pierwsza drukarka, mniejsze modele |
Ja patrzę na to tak: CoreXY wygrywa wtedy, gdy potrzebujesz większej kultury pracy przy szybkim ruchu, a nie wtedy, gdy chcesz po prostu „jakąkolwiek drukarkę 3D”. Jeśli priorytetem jest prostota i niska cena, klasyczny układ nadal ma sens. Jeśli priorytetem jest dynamika, układ CoreXY zaczyna być bardzo mocnym kandydatem. To prowadzi do pytania, jak odróżnić dobrze zaprojektowaną maszynę od takiej, która tylko ma odpowiednią etykietę.
Na co patrzeć przy wyborze drukarki CoreXY
Sama obecność tego układu nie gwarantuje jakości. Widziałem konstrukcje, które na papierze wyglądały imponująco, a w praktyce przegrywały z solidnym, prostszym modelem z lepszą ramą i lepszym strojem firmware. Dlatego przed zakupem patrzę na kilka konkretnych rzeczy, które w tej kinematyce robią największą różnicę.
| Element | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Rama | Sztywność profili, stabilność narożników, brak luzów | CoreXY szybko pokazuje słabą konstrukcję przez drgania i utratę dokładności |
| Prowadzenie pasków | Symetria, łatwy dostęp do napięcia, jakość rolek i mocowań | Błędy w geometrii paska natychmiast odbijają się na ruchu głowicy |
| Chłodzenie modelu | Skuteczność nawiewu na detal, nie tylko na papierze | Szybki ruch bez dobrego chłodzenia kończy się rozlewaniem krawędzi |
| Hotend | Przepływ materiału i stabilność temperatury przy wyższej prędkości | Jeśli ekstrudacja nie nadąża, cała przewaga dynamiki znika |
| Firmware | Input shaping, pressure advance, sensowne profile fabryczne | Bez strojenia mechanika nie wykorzysta swojego potencjału |
| Komora | Czy jest zamknięta, czy dobrze utrzymuje temperaturę | Przy ABS, ASA i podobnych materiałach to często ważniejsze niż sama prędkość |
Jeśli miałbym uprościć decyzję, powiedziałbym tak: dobrze zrobiony CoreXY powinien być sztywny, spokojny i łatwy do strojenia, a nie tylko „szybki na slajdach”. Właśnie przy tych detalach rozdziela się marketing od realnej użyteczności. A kiedy już wiadomo, na co patrzeć, warto znać błędy, które najczęściej psują efekt nawet w niezłej konstrukcji.
Najczęstsze błędy przy ustawianiu i serwisie
W tym układzie wiele problemów bierze się z drobiazgów, które na początku wydają się mało groźne. Potem okazuje się, że jeden źle napięty pasek albo lekko skrzywiona rama potrafią zrujnować całą przewagę CoreXY. Z mojego doświadczenia właśnie tu użytkownicy tracą najwięcej czasu.
- Zbyt luźne paski powodują rozjeżdżanie narożników, rezonans i falowanie ścian.
- Przesadne napięcie pasków zwiększa tarcie, obciąża łożyska i potrafi pogorszyć płynność ruchu.
- Brak idealnego ustawienia bramy XY sprawia, że ruch nie jest symetryczny po obu stronach stołu roboczego.
- Ignorowanie kalibracji input shaping zostawia na wydrukach ślady drgań, których sama mechanika nie naprawi.
- Za słabe chłodzenie przy szybszym druku obniża jakość powierzchni, choć ruch maszyny wydaje się poprawny.
- Zakładanie, że CoreXY automatycznie drukuje szybciej prowadzi do rozczarowania, bo wąskim gardłem bywa hotend albo oprogramowanie.
Jeśli po wydruku widzę wyraźne cienie po narożnikach, najpierw sprawdzam mechanikę, a dopiero później slicer. To zwykle oszczędza więcej czasu niż szukanie „magicznego profilu” do pobrania z internetu. Gdy te podstawy są dopracowane, można uczciwie odpowiedzieć sobie na ostatnie pytanie: komu taki układ naprawdę się opłaca.
Kiedy taki układ naprawdę ma sens w praktyce
CoreXY ma sens wtedy, gdy drukarka ma pracować szybko, powtarzalnie i bez większej utraty jakości. Dobrze pasuje do prototypowania elementów technicznych, małych serii, części funkcjonalnych oraz materiałów wymagających stabilniejszego środowiska pracy. Jeśli drukujesz dużo, często i zależy ci na przewidywalnym efekcie, ten układ daje bardzo solidną bazę.
Nie jest jednak najlepszym wyborem dla każdego. Jeśli drukujesz okazjonalnie, głównie w PLA, a budżet i prosty serwis są ważniejsze niż dynamika, klasyczny układ kartezjański lub stół jeżdżący będzie po prostu rozsądniejszy. Podobnie jest wtedy, gdy nie chcesz spędzać czasu na regulacji pasków, diagnozowaniu rezonansów i dopieszczaniu profili druku. CoreXY odpłaca się wydajnością, ale oczekuje też lepszej kontroli po stronie użytkownika.
W praktyce najrozsądniejsza zasada brzmi dla mnie tak: najpierw wybieraj konstrukcję pod własne zastosowanie, dopiero potem pod samą kinematykę. Jeśli potrzebujesz szybkości, sztywności i dobrej pracy w komorze, CoreXY jest bardzo mocnym kierunkiem. Jeśli potrzebujesz przede wszystkim prostoty, taniutkiego startu i minimum regulacji, lepiej nie płacić za potencjał, którego i tak nie wykorzystasz.
Na czym naprawdę wygrywa dobrze zrobiony CoreXY
Najmocniejszą stroną tego układu nie jest sama prędkość, tylko to, że pozwala tę prędkość uzyskać bez dużej ceny w jakości ruchu. Dla mnie to różnica zasadnicza. Dobrze zaprojektowany CoreXY łączy niską bezwładność, stabilną geometrię i sensowną elektronikę sterującą, a to daje maszynę, która dobrze znosi codzienny, intensywny użytek.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy ocenie takiej drukarki patrz najpierw na sztywność ramy, prowadzenie pasków i jakość strojenia, a dopiero potem na deklarowane milimetry na sekundę. To właśnie te trzy elementy decydują, czy CoreXY będzie realnym atutem, czy tylko technicznym hasłem w karcie produktu. Właśnie w tym miejscu najłatwiej odróżnić maszynę dobrze zaprojektowaną od tej, która tylko dobrze brzmi na papierze.
