Konstrukcja drukarki 3D to połączenie mechaniki, termiki i elektroniki, a każda z tych warstw wpływa na to, czy wydruk będzie równy, cichy i przewidywalny. W tym tekście rozkładam na części typową maszynę FDM/FFF, pokazuję kolejność montażu i tłumaczę, które elementy naprawdę mają znaczenie, gdy chcesz złożyć albo ocenić sprzęt sensownie. To właśnie budowa drukarki 3D decyduje o sztywności, precyzji i tym, jak łatwo urządzenie da się później kalibrować.
Najważniejsze elementy, które warto mieć pod kontrolą
- Rama i prowadzenie osi odpowiadają za sztywność, dokładność i powtarzalność ruchu.
- Hotend, ekstruder i chłodzenie decydują o tym, jak stabilnie podawany jest filament.
- Elektronika, zasilanie i firmware muszą być dobrane do mechaniki, inaczej drukarka będzie gubiła kroki albo przegrzewała się.
- Montaż ma znaczenie: najpierw geometria i osiowanie, dopiero potem kalibracja i strojenie.
- Najczęstsze problemy wynikają nie z „wadliwego projektu”, tylko z luźnej ramy, złego napięcia pasków i niedbałego okablowania.
- W amatorskich projektach bardziej opłaca się inwestować w sztywność, prowadnice i chłodzenie niż w efektowne dodatki.

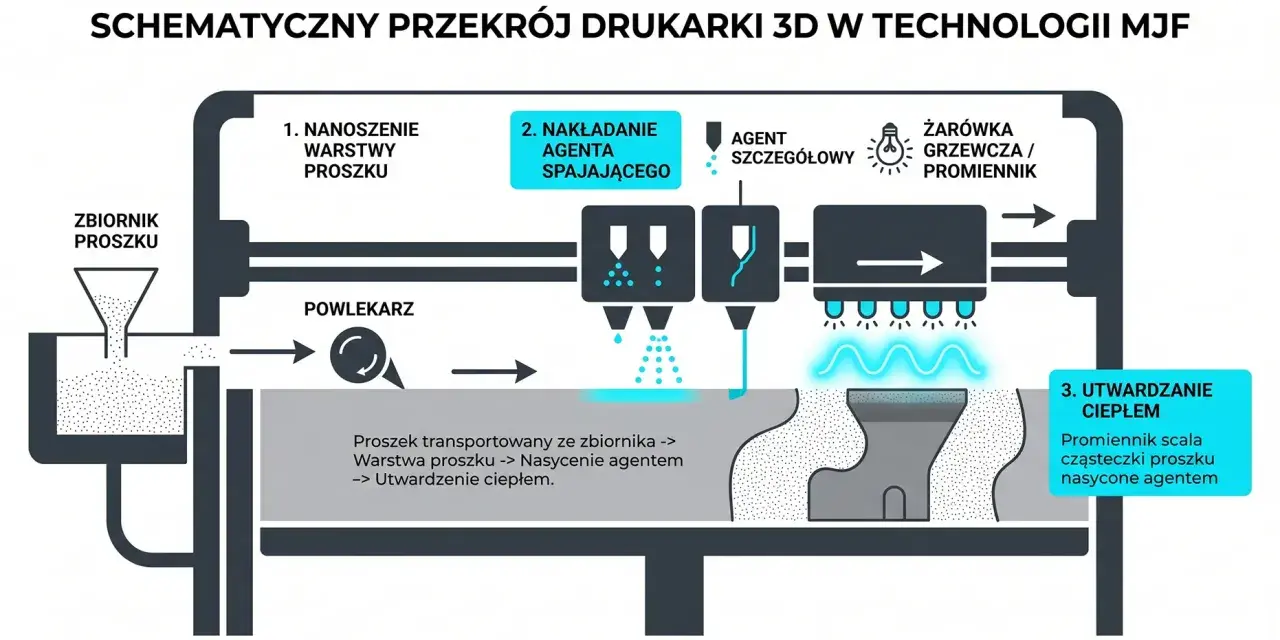

Z czego składa się drukarka 3D i co robi każdy moduł
Jeśli mam wskazać jeden element, który najczęściej bywa niedoszacowany, to jest nim sztywność ramy. Nawet dobry hotend i mocna elektronika nie pomogą, jeśli całość pracuje jak lekko rozchwiana konstrukcja. W praktyce patrzę na drukarkę jak na zestaw kilku układów, które muszą działać razem, a nie osobno.
| Element | Za co odpowiada | Na co zwrócić uwagę |
|---|---|---|
| Rama i płyty nośne | Utrzymują geometrię całej maszyny i przenoszą obciążenia podczas ruchu osi. | Sztywność, prostopadłość, brak luzów i stabilne punkty mocowania. |
| Prowadnice i napędy osi | Prowadzą ruch w osiach X, Y i Z. | Płynność pracy, brak zacięć, właściwe napięcie pasków albo poprawny luz śrubowy. |
| Silniki krokowe i sterowniki | Poruszają osiami w małych, kontrolowanych krokach. | Temperatura pracy, kultura pracy i zapas momentu obrotowego. |
| Ekstruder | Wciska filament do układu grzewczego. | Równy docisk zębatki, pewne podawanie i brak ślizgania materiału. |
| Hotend i dysza | Topią tworzywo i formują ścieżkę materiału. | Stabilne grzanie, dobre chłodzenie części „zimnej” i sensowna średnica dyszy. |
| Stół grzany | Pomaga utrzymać przyczepność pierwszej warstwy i ogranicza odkształcenia. | Płaskość, moc grzania, izolacja od spodu i równomierny rozkład temperatury. |
| Elektronika i firmware | Sterują ruchem, temperaturą i zabezpieczeniami. | Jakość płyty głównej, czujniki, sterowniki silników i logika bezpieczeństwa. |
| Zasilacz i okablowanie | Dostarczają energię do grzałek, silników i wentylatorów. | Przekrój przewodów, porządek w kablach, konektory i poprawne zabezpieczenie instalacji. |
| Chłodzenie i obudowa | Stabilizują warunki termiczne podczas druku. | Kierunek nawiewu, hałas, kontrola temperatury wewnątrz komory i dostęp serwisowy. |
Warto też rozróżnić dwie częste konfiguracje podawania filamentu. Direct drive oznacza, że ekstruder siedzi blisko hotendu, więc filament ma krótką drogę i łatwiej drukuje się materiały elastyczne. Bowden przenosi ekstruder dalej od głowicy, dzięki czemu ruchoma część jest lżejsza, ale wymaga dokładniejszego strojenia retrakcji, czyli cofania filamentu przy ruchach jałowych.
Kiedy widać już, co za co odpowiada, łatwiej zrozumieć, jak ten układ zamienia model z ekranu w warstwy materiału.
Jak ten układ pracuje podczas drukowania
Sam wydruk zaczyna się jeszcze zanim drukarka ruszy. Plik 3D trafia do programu typu slicer, czyli narzędzia, które tnie model na warstwy i zapisuje ruchy jako G-code - zestaw krótkich poleceń opisujących pozycję, prędkość i temperaturę. To właśnie na tym etapie określa się grubość warstwy, wysokość dyszy, ilość chłodzenia i sposób wypełnienia modelu.
W praktyce przebieg jest prosty, ale każdy etap ma znaczenie:
- drukarka wykonuje homing, czyli ustawia osie w punktach bazowych za pomocą krańcówek albo czujników;
- stół i hotend nagrzewają się do zadanych temperatur;
- silniki ustawiają głowicę w pozycji startowej;
- ekstruder podaje filament do hotendu, gdzie materiał mięknie i jest wyciskany przez dyszę;
- kolejne warstwy odkładają się jedna na drugiej, a chłodzenie utrwala ich kształt.
Przy typowej dyszy 0,4 mm warstwa ma zwykle 0,12-0,28 mm. Dla PLA często ustawia się około 190-220°C na hotendzie i 50-60°C na stole, dla PETG 220-245°C i 70-85°C, a dla ABS/ASA najczęściej 240-260°C oraz 90-110°C, najlepiej w obudowie. Widać tu od razu, że geometria, termika i ruch nie są osobnymi tematami - każdy parametr wpływa na drugi.
Jeżeli temperatura faluje, stół jest nierówny albo oś ma opory, pierwsza warstwa zaczyna zachowywać się nieprzewidywalnie. A gdy ten etap jest słaby, reszta wydruku zwykle tylko powiela problem, dlatego kolejność montażu ma tak duże znaczenie.

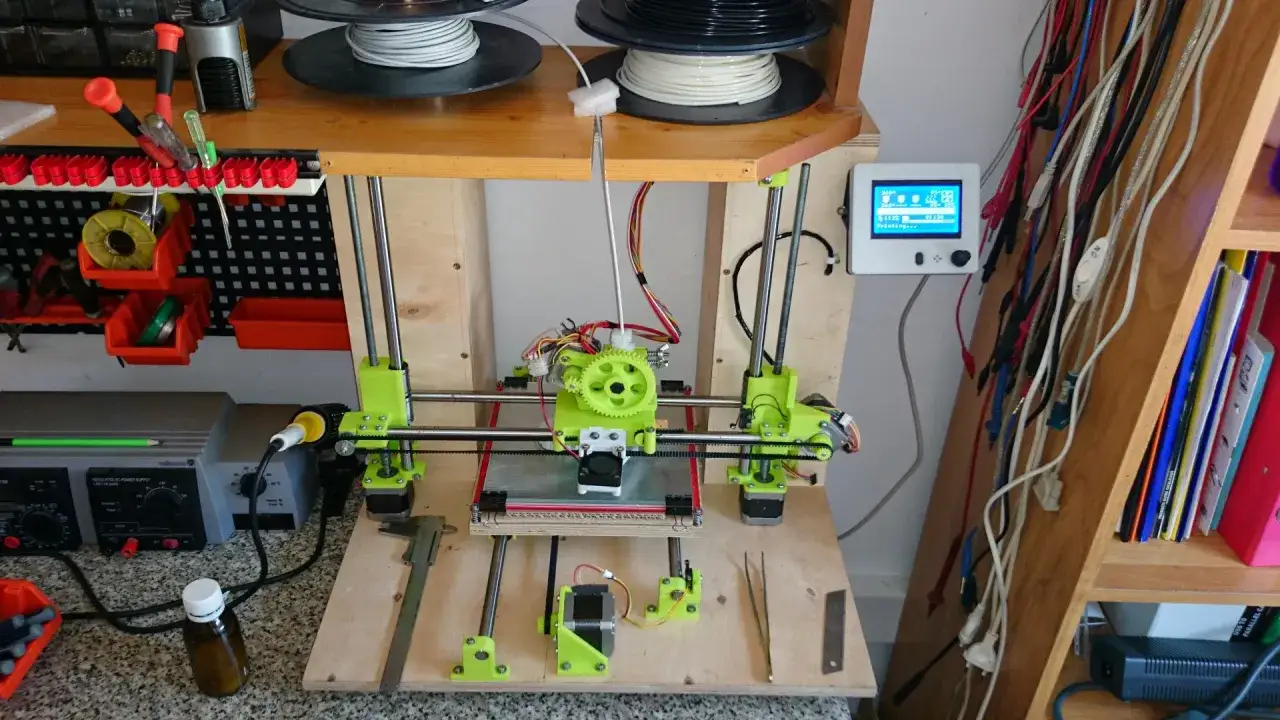

Jak złożyć konstrukcję, żeby nie walczyć z nią tygodniami
Najlepszy montaż to taki, po którym nie trzeba potem „ratować” projektu firmware’em. Ja zawsze zaczynam od mechaniki, bo elektronika nie naprawi przekoszonej ramy ani źle ustawionej osi.
- Złóż i sprawdź ramę. Zmierz przekątne, bo przy amatorskiej konstrukcji różnica większa niż 1-2 mm zwykle oznacza, że warto wrócić do ustawiania geometrii.
- Załóż prowadnice i wózki. Na tym etapie ruch powinien być płynny ręcznie, bez przycinania i bez nadmiernego oporu.
- Zamontuj stół grzany. Tu liczy się nie tylko płaskość, ale też izolacja od spodu i porządne odciążenie kabla, żeby przewód nie pracował razem z osią.
- Osadź ekstruder i hotend. Sprawdź docisk, prowadzenie filamentu i kierunek pracy wentylatorów, bo pomyłka w tym miejscu szybko daje zatory.
- Poprowadź okablowanie. Kable nie mogą ocierać się o ruchome elementy ani napinać przy krańcowych pozycjach osi.
- Podłącz elektronikę i oznacz przewody. To brzmi banalnie, ale po kilku godzinach montażu łatwo pomylić czujniki, grzałki i silniki.
- Wgraj firmware i sprawdź kierunki osi. Zanim cokolwiek wydrukujesz, upewnij się, że ruchy są zgodne z opisem, a temperatury rosną stabilnie.
- Wykonaj kalibrację. Najpierw pierwsza warstwa i napięcie pasków, potem przepływ, retrakcja i strojenie PID, czyli algorytmu utrzymującego temperaturę bez dużych wahań.
Największy błąd to traktowanie poziomowania stołu jako lekarstwa na wszystkie problemy. Jeśli gantry jest przekoszone albo jedna oś stawia opór, żadne menu w firmware nie zastąpi poprawnej geometrii. W dobrze złożonej maszynie pierwsza warstwa nie jest przypadkiem, tylko efektem porządnie ustawionej mechaniki.
Skoro montaż ma taki wpływ na efekt, warto jeszcze wiedzieć, która architektura konstrukcji faktycznie ma sens przy danym celu.
Która architektura ma sens w praktyce
Nie każda drukarka 3D jest zbudowana tak samo. Wybór kinematyki wpływa na prędkość, łatwość serwisu i trudność strojenia, więc to jedna z decyzji, których nie warto podejmować „na oko”.
| Architektura | Co daje | Co komplikuje | Dla kogo ma sens |
|---|---|---|---|
| Cartesian | Jest prosta, przewidywalna i łatwa w naprawie. | Przy większych prędkościach masa ruchomego stołu potrafi ograniczać dynamikę. | Dla początkujących, edukacji i spokojnego, serwisowalnego sprzętu. |

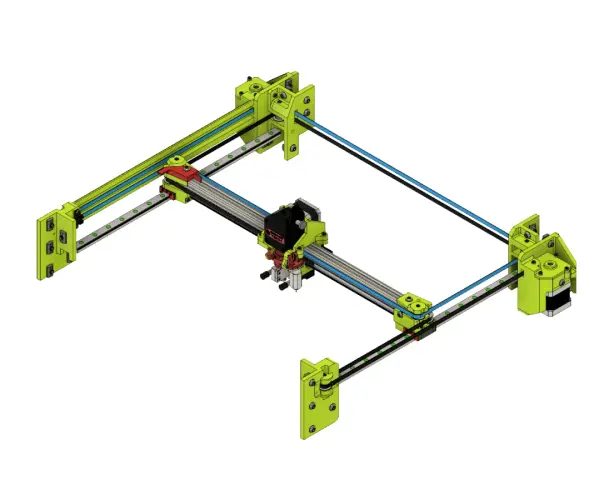

| CoreXY | Ułatwia wysokie prędkości i zwykle daje bardzo dobrą sztywność ruchu. | Wymaga dokładnego prowadzenia pasków i bardzo równej ramy. | Dla osób, które chcą szybszej maszyny i nie boją się precyzyjnego montażu. |
| Delta | Ma lekką głowicę i efektowny układ mechaniczny. | Geometria i kalibracja są bardziej wymagające niż w konstrukcjach płaskich. | Dla użytkowników, którzy wiedzą, po co biorą taki układ, a nie tylko dlatego, że wygląda nowocześnie. |
Jeśli chodzi o układ podawania filamentu, zwykle wybieram prostotę tam, gdzie zależy mi na wygodzie obsługi. Direct drive lepiej radzi sobie z elastycznymi filamentami, bo materiał nie musi pokonywać długiej drogi, ale obciąża ruchomą głowicę. Bowden odciąża kartezjański wózek, choć wymaga dokładniejszego dopracowania retrakcji i bywa mniej łagodny dla TPU.
W praktyce najbezpieczniejsza zasada brzmi tak: im bardziej ambitna kinematyka, tym większe znaczenie ma dokładność montażu. I właśnie dlatego najczęstsze błędy zwykle nie dotyczą samego projektu, tylko sposobu, w jaki został złożony i uruchomiony.
Najczęstsze błędy, które psują wydruk jeszcze przed pierwszą warstwą
W wielu projektach problem nie leży w „wadliwym” pomyśle, tylko w drobiazgach, które zjadają jakość po cichu. Z mojego doświadczenia najbardziej szkodzą te rzeczy:
- Przekoszona rama - powoduje opory ruchu, błędy wymiarowe i problemy z nakładaniem warstw.
- Źle napięte paski - zbyt luźne dają drgania i echo na ściankach, a zbyt ciasne obciążają łożyska i silniki.
- Słabe chłodzenie hotendu - materiał mięknie za wysoko, pojawia się zator i spadek stabilności podawania filamentu.
- Źle osadzony termistor lub grzałka - temperatura skacze, a drukarka reaguje nerwowo albo przerywa pracę.
- Za cienkie przewody i słabe złącza - prowadzą do spadków napięcia, grzania konektorów i niepotrzebnego ryzyka.
- Zbyt agresywne ustawienia przyspieszeń - drukarka zaczyna gubić kroki, hałasuje i traci powtarzalność.
- Zamknięta obudowa bez kontroli temperatury - przy PLA potrafi podnieść temperaturę wewnątrz na tyle, że wydruk mięknie i traci kształt.
Tu szczególnie ważna jest cierpliwość. Lepiej usunąć jedną przyczynę niż próbować ratować wszystko naraz. Jeśli po pierwszej kalibracji wydruk nadal ma te same objawy, najpierw sprawdzam mechanikę i przepływ, a dopiero potem profil w slicerze.
Gdy konstrukcja przestaje walczyć sama ze sobą, można spokojnie policzyć budżet i zdecydować, gdzie warto dołożyć, a gdzie nie ma to większego sensu.
Ile kosztuje rozsądny zestaw i na czym nie ciąć kosztów
Rozsądna, amatorska drukarka 3D nie musi być przesadnie droga, ale też rzadko wychodzi „tanio” wtedy, gdy ma działać stabilnie. Orientacyjnie w 2026 roku sensowny projekt DIY lub zestaw do samodzielnego złożenia zamyka się zwykle w takim układzie kosztów:
| Element | Orientacyjny koszt | Komentarz praktyczny |
|---|---|---|
| Rama, prowadnice, napędy | 600-1800 zł | To fundament całej maszyny, więc tu opłaca się szukać sztywności, a nie najniższej ceny. |
| Hotend i ekstruder | 250-900 zł | Dobra głowica szybko zwraca się stabilnością i mniejszą liczbą zatorów. |
| Elektronika, zasilacz i okablowanie | 400-1000 zł | Na tym nie warto oszczędzać, bo błędy w zasilaniu i przewodach są jednocześnie kosztowne i niebezpieczne. |
| Stół grzany i powierzchnia robocza | 200-500 zł | Równy, dobrze podgrzewany stół ma realny wpływ na pierwszą warstwę. |
| Obudowa, chłodzenie i drobnica | 200-1200 zł | To często drobne elementy, które robią ogromną różnicę w komforcie pracy. |
Jeśli całość ma kosztować znacznie poniżej 1000 zł, zwykle oznacza to kompromisy albo użycie części z odzysku. To nie zawsze jest zły pomysł, ale trzeba wtedy liczyć się z większą liczbą poprawek. Najczęściej nie oszczędzam na prowadnicach, zasilaczu, chłodzeniu hotendu i jakości przewodów, bo to właśnie te części decydują o tym, czy urządzenie będzie pracować stabilnie przez miesiące, czy tylko przez kilka testowych wydruków.
Na końcu i tak liczy się nie liczba dodatków, lecz to, czy drukarkę da się łatwo uruchomić, utrzymać i naprawić bez rozbierania połowy konstrukcji.
Co naprawdę decyduje o tym, czy drukarka będzie dobra w użyciu
Dobra drukarka 3D nie musi być najbardziej skomplikowana. Z mojego punktu widzenia najlepiej sprawdzają się konstrukcje, które mają trzy cechy: sztywną mechanikę, przewidywalną termikę i serwisowalność. Jeśli wymiana dyszy, paska albo wentylatora zajmuje kilka minut, a nie pół dnia, sprzęt zwykle jest zaprojektowany rozsądnie.
Patrząc na budowę i późniejszą eksploatację, zwracam uwagę przede wszystkim na to, czy urządzenie da się ustawić powtarzalnie. Gdy rama nie pracuje, układ podawania filamentu jest stabilny, a elektronika nie walczy z niedopasowaną mechaniką, drukarka przestaje być źródłem frustracji i staje się normalnym narzędziem. To najlepszy punkt odniesienia: nie spektakularna specyfikacja, tylko bezproblemowe wydruki i przewidywalna obsługa.
Jeśli zaczynasz, wybierz prostą i sztywną bazę. Jeśli chcesz rozwijać projekt, dopiero potem dołóż szybszą kinematykę, lepszą elektronikę i wymagające materiały. Taki porządek zwykle oszczędza więcej czasu i pieniędzy niż pogoń za najbardziej efektownym układem.
