Historia druku 3D zaczęła się od jednego prostego pytania: czy da się zamienić cyfrowy model w fizyczny obiekt bez frezowania, odlewania i ręcznego dłubania w materiale? To właśnie pierwszy prototyp drukarki 3D pokazał, że odpowiedź brzmi „tak” - choć w tamtym momencie była to jeszcze technologia eksperymentalna, a nie gotowe narzędzie dla każdego projektanta.
Ja patrzę na tę historię tak: najpierw pojawił się pomysł warstwowego budowania obiektu, potem działający prototyp, a dopiero później produkt, który można było komercjalizować. W tym artykule rozkładam ten proces na części, pokazuję, jak działał wczesny system stereolitografii i dlaczego jego wpływ wciąż widać w dzisiejszym projektowaniu.
Najważniejsze fakty o początku druku 3D
- Za pierwszy przełomowy prototyp najczęściej uznaje się wczesny system stereolitografii Chucka Hulla z 1983 r.
- Jeszcze wcześniej, w 1981 r., Hideo Kodama opisał zbliżoną metodę warstwowego wytwarzania modeli.
- Patent Hulla został złożony w 1984 r. i przyznany w 1986 r., a w 1987 r. 3D Systems skomercjalizowało SLA-1.
- Rdzeniem technologii była żywica fotopolimerowa utwardzana światłem UV warstwa po warstwie.
- Ten prototyp nie służył do masowej produkcji, tylko do szybszego sprawdzania koncepcji i kształtów.
- Największa zmiana polegała na tym, że projekt zaczęto testować cyfrowo, zanim trafił do produkcji.
Jak powstał pierwszy działający prototyp
Jeżeli chcemy mówić precyzyjnie, historia nie zaczyna się od jednego magicznego dnia. W 1981 r. Hideo Kodama opisał warstwowe wytwarzanie modeli z materiału światłoutwardzalnego, ale to Chuck Hull doprowadził ideę do działającego systemu, który rzeczywiście wytworzył pierwszy praktyczny element. W 1983 r. powstał pierwszy wydrukowany detal - niewielki kubek do płukania oczu - a w 1984 r. Hull złożył wniosek patentowy dla stereolitografii.
Dla mnie ważne jest tu jedno rozróżnienie: idea, prototyp i produkt komercyjny to trzy różne etapy. Pomysł może być błyskotliwy, prototyp może działać tylko w laboratorium, a dopiero produkt pokazuje, że technologia da się powtarzalnie sprzedawać i utrzymywać. W przypadku druku 3D ta droga była wyjątkowo wyraźna.
W 1986 r. patent został przyznany, a w 1987 r. 3D Systems wprowadziło SLA-1, czyli pierwszą skomercjalizowaną maszynę tego typu. To właśnie ten moment zamknął etap eksperymentu i otworzył erę przemysłowego szybkiego prototypowania.
Jak działała stereolitografia w praktyce

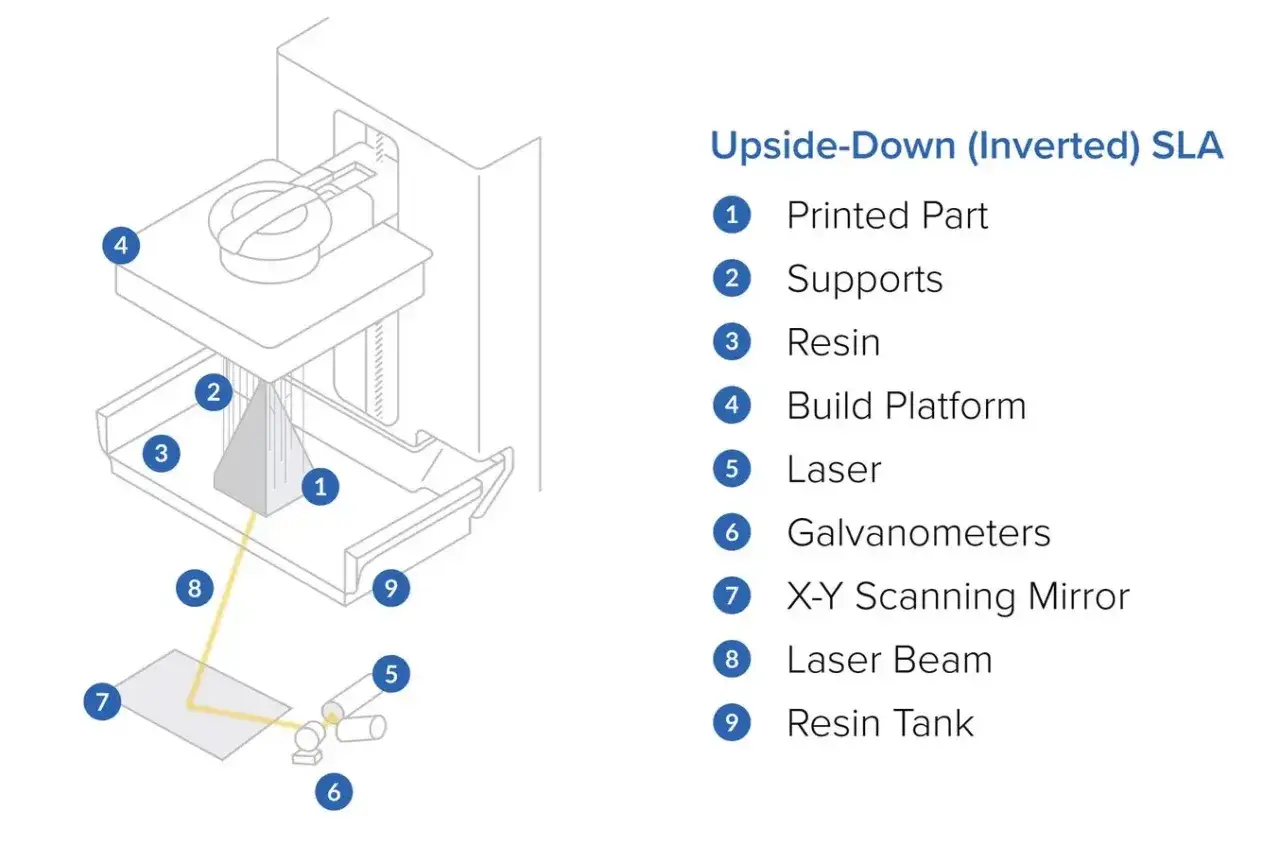

Stereolitografia, czyli SLA, opierała się na utwardzaniu ciekłej żywicy wiązką UV. Laser lub precyzyjnie sterowane źródło światła rysowało przekrój obiektu na powierzchni płynu, a żywica w tym miejscu twardniała. Platforma robocza schodziła niżej o grubość kolejnej warstwy i proces zaczynał się od nowa. Tak powstawał model budowany od dołu do góry, bez klasycznego cięcia materiału.
W praktyce ten proces składał się z kilku kroków, które dziś wydają się oczywiste, ale w latach 80. były dużym skokiem technologicznym:
- model CAD - cyfrowy projekt obiektu przygotowany w komputerze,
- slicing - podział modelu na cienkie warstwy, które da się kolejno utwardzać,
- ekspozycja UV - selektywne utwardzanie żywicy w miejscach odpowiadających przekrojowi,
- ruch platformy - opuszczenie elementu o ułamek milimetra i przejście do następnej warstwy,
- obróbka po wydruku - płukanie, dodatkowe utwardzenie i usunięcie podpór.
Fotopolimer, czyli żywica reagująca na światło i twardniejąca po ekspozycji, dawał dobrą dokładność i czyste krawędzie. To podejście zapewniało coś, czego klasyczna obróbka nie dawała tak szybko: możliwość przejścia od pliku do fizycznego modelu bez formy, bez narzędzi i bez kosztownego oprzyrządowania. I właśnie dlatego ten prototyp był tak ważny nie tylko technicznie, ale też organizacyjnie.
Dlaczego ten prototyp zmienił projektowanie
Największa zmiana nie polegała wyłącznie na tym, że można było „wydrukować kształt”. Chodziło o tempo decyzji. Zamiast czekać na frez, formę albo ręcznie wykonywany model, inżynier mógł zobaczyć fizyczny obiekt niemal od razu i sprawdzić, czy ergonomia, proporcje albo montaż mają sens. W projektowaniu produktu to skraca pętlę błędu bardziej niż jakakolwiek kosmetyczna optymalizacja procesu.
Ja widzę w tym trzy realne skutki:
- szybsza walidacja koncepcji - łatwiej wyłapać problem na modelu niż w produkcji,
- mniej kosztownych korekt - poprawka pliku jest tańsza niż poprawka formy,
- większa swoboda geometrii - elementy trudne do wykonania tradycyjnie stają się wykonalne warstwa po warstwie.
To właśnie dlatego stereolitografia została tak mocno związana z rapid prototyping. Nie chodziło o zastąpienie wszystkich metod wytwarzania, tylko o stworzenie nowego etapu sprawdzania projektu. Najpierw model, potem decyzja, dopiero później kosztowna produkcja.
Jeśli ktoś dziś myśli o druku 3D wyłącznie jako o sposobie „robienia gadżetów”, łatwo przeoczyć tę pierwotną funkcję: technologia miała przede wszystkim przyspieszyć myślenie projektowe. I to się okazało ważniejsze niż sam efekt wizualny.
Czym różnił się od dzisiejszych drukarek 3D
Wczesny prototyp i współczesna drukarka 3D to nie tylko różne urządzenia. To różne etapy dojrzałości całej branży. Dla porządku zestawiam najważniejsze różnice w prostym układzie:
| Obszar | Wczesny prototyp SLA | Dzisiejsze drukarki 3D |
|---|---|---|
| Cel | Sprawdzenie, czy warstwowe utwardzanie żywicy działa w praktyce | Prototypowanie, małoseryjna produkcja, części końcowe i zastosowania specjalistyczne |
| Materiał | Głównie żywica fotopolimerowa | Żywice, filamenty, proszki polimerowe, a także metale w systemach przemysłowych |
| Skala zastosowań | Laboratorium i wczesne wdrożenia przemysłowe | Od biurka projektanta po fabrykę |
| Obsługa | Dużo ustawiania, ograniczona automatyzacja, wymagająca obróbka po wydruku | Znacznie lepsze oprogramowanie, większa powtarzalność i szerszy ekosystem materiałów |
| Efekt | Dokładny model koncepcyjny, ale jeszcze nie uniwersalne narzędzie produkcyjne | Technologia do pracy praktycznej w wielu branżach |
Najważniejsza różnica, moim zdaniem, dotyczy nie tylko sprzętu, ale oczekiwań. W latach 80. pytanie brzmiało: „czy to w ogóle możliwe?”. Dziś pytanie brzmi raczej: „którą technologię wybrać do konkretnego zastosowania?”. To przesunięcie mówi o rozwoju całej branży więcej niż same dane katalogowe.
Jakie ograniczenia miał i czego nauczył branżę
Wczesna stereolitografia miała realne ograniczenia, które warto znać, bo one nadal pomagają zrozumieć, kiedy druk 3D ma sens, a kiedy nie. Po pierwsze, była to technologia oparta na żywicy, więc model wymagał odpowiedniego postprocessingu. Po drugie, takie części nie zawsze nadawały się od razu do pracy mechanicznej. Po trzecie, cały proces był zbyt złożony i kosztowny, by traktować go jako narzędzie masowe.
Najkrócej mówiąc, ten prototyp nauczył branżę trzech rzeczy:
- dokładność nie wystarcza - część musi być jeszcze praktyczna w użyciu,
- materiał decyduje o zastosowaniu - jedna technologia nie rozwiązuje wszystkich problemów,
- obróbka końcowa ma znaczenie - płukanie, utwardzanie i usuwanie podpór są częścią procesu, a nie dodatkiem.
To ważna lekcja również dziś. Wiele osób kupuje drukarkę 3D z myślą, że samo urządzenie rozwiąże problem projektu, kosztu i jakości. W rzeczywistości technologia tylko przyspiesza część pracy. Reszta nadal zależy od dobrego modelu, właściwego materiału i zrozumienia ograniczeń procesu.
Czego uczy nas wczesny prototyp SLA przy wyborze technologii dziś

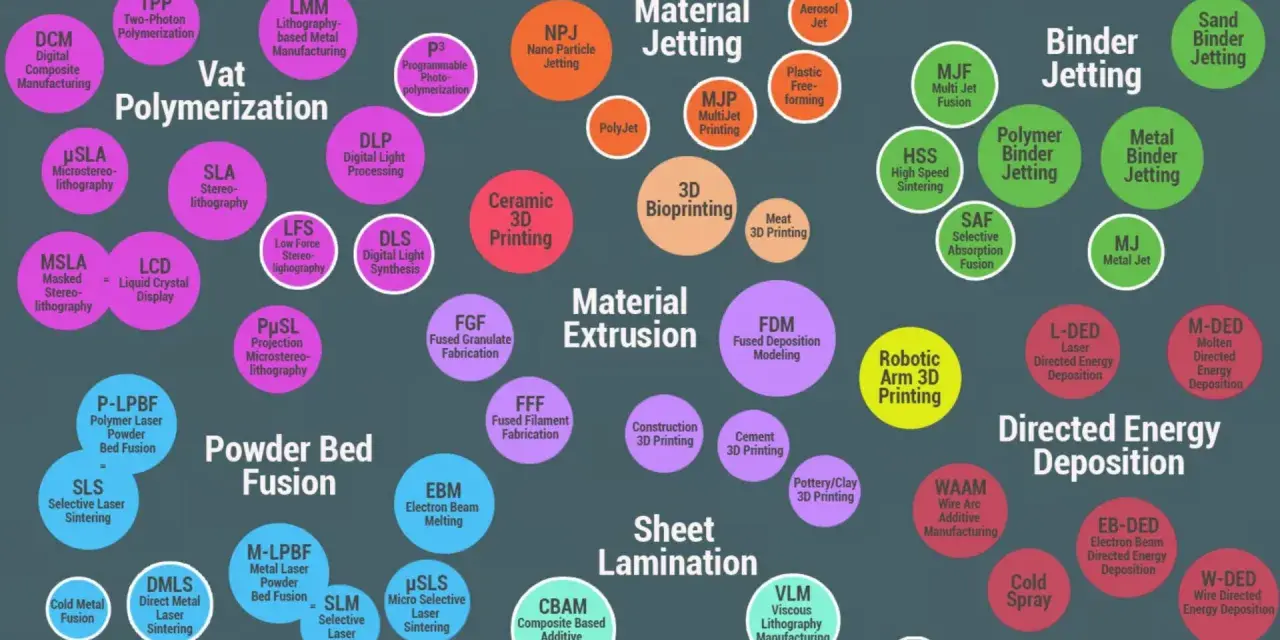

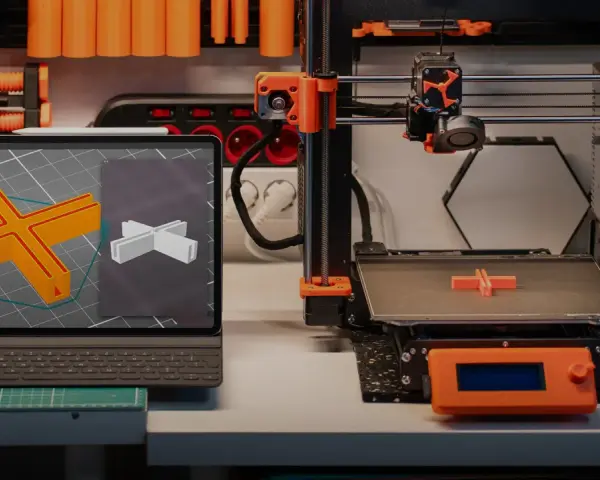

Jeżeli mam wyciągnąć jeden praktyczny wniosek z tej historii, to brzmi on tak: najpierw dobiera się technologię do zadania, a dopiero potem myśli o samej drukarce. Ten porządek jest nadal aktualny. SLA daje świetny detal i gładką powierzchnię, FDM bywa lepsze przy prostszych częściach i niższym koszcie wejścia, a technologie proszkowe przydają się tam, gdzie liczy się funkcjonalność i odporność.
Ja zawsze patrzę na trzy pytania: do czego ma służyć model, jakiej jakości oczekuję i ile czasu mogę poświęcić na obróbkę po wydruku. Jeśli odpowiesz na nie uczciwie, wybór staje się dużo prostszy. Historia stereolitografii przypomina tylko tyle i aż tyle, że druk 3D zaczął się od jednego eksperymentu, ale jego sens ujawnił się dopiero wtedy, gdy projektanci i inżynierowie zrozumieli, gdzie ta metoda naprawdę oszczędza czas i pieniądze.
Dla mnie to najlepszy punkt wyjścia do rozmowy o druku 3D: nie od zachwytu nad technologią, tylko od pytania, jaki problem ma ona rozwiązać. To właśnie w tym miejscu wczesny prototyp sprzed dekad nadal jest zaskakująco aktualny.
